一、产品概述

东风途逸扫路车是我公司针对城市背街小巷、老旧小区、厂区道路、人行道等大型车辆难以覆盖的场景，推出的小型化、智能化环卫专用车辆，以“灵活、高效、环保”为核心特色，聚焦城市清洁“**一公里”需求，解决了城市“微循环”区域的清洁痛点，降低了环卫工人的劳动强度，同时提升了城市形象（减少扬尘、保持路面整洁），是城市精细化管理的理想选择。

采用东风汽车原装二类底盘改装，满足C证驾驶（蓝牌）要求，转弯半径小（≤5米），适合城市复杂路况。

清扫系统：标配中置四扫盘（液压马达驱动，带防碰撞、自动避让功能），可快速聚拢路面灰尘、树叶、杂物；后置浮动式吸嘴（内置高压水喷杆+侧喷杆），通过负压吸附将垃圾吸入垃圾箱，同时高压喷水降尘，避免二次污染。

液压与电控系统：采用CAN总线电控系统，集成“一键启动、作业模式切换（全扫/右扫/高压冲洗）”等功能，操作面板简洁直观；液压系统配备无级变速自动离合器（减少风机启动冲击）、电磁阀组（精准**扫盘/吸盘动作），均选用知名品牌，可靠性高。

适用场景：

适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙壁、路缘和路缘石立面的机械化清扫、冲洗、喷雾降尘等清洁作业。

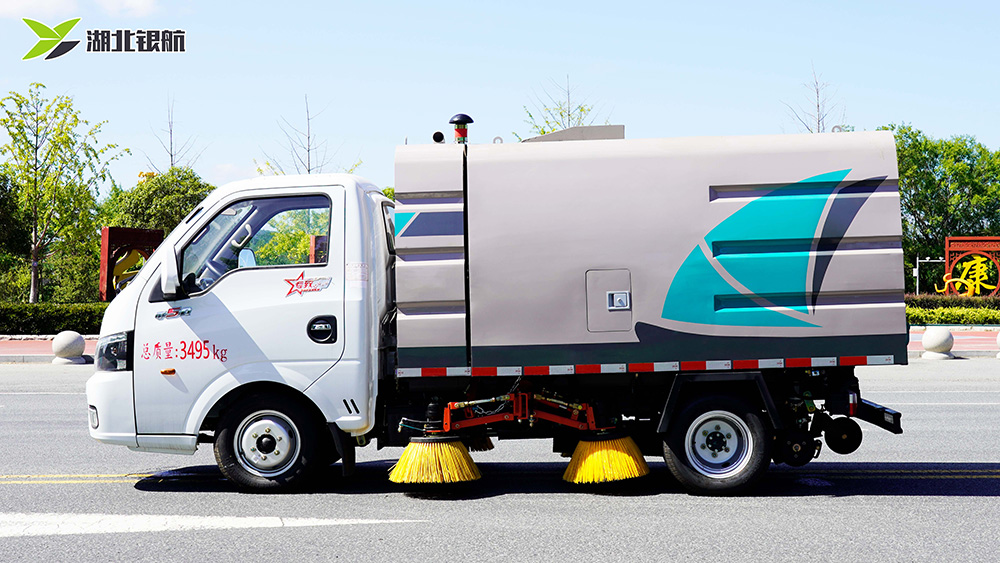

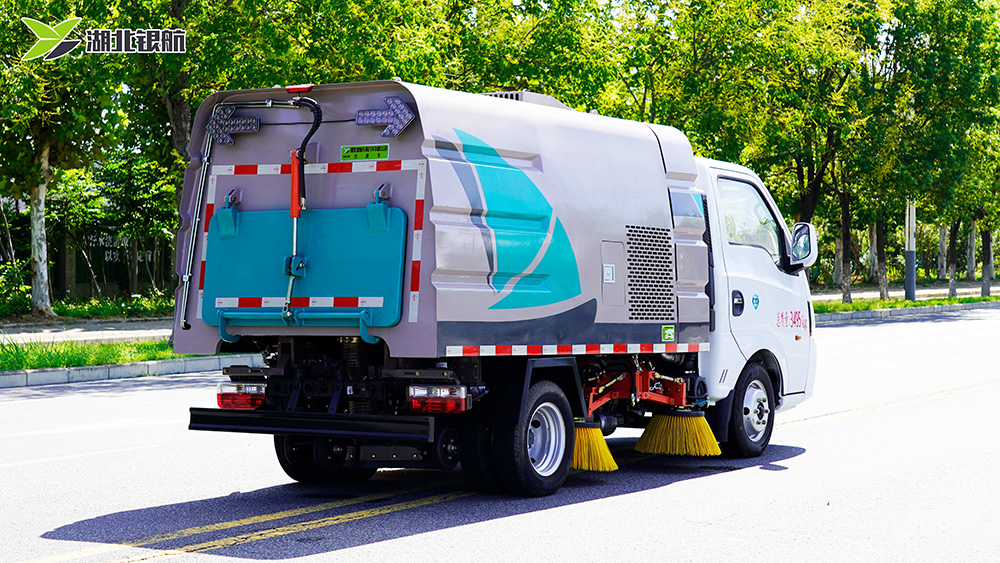

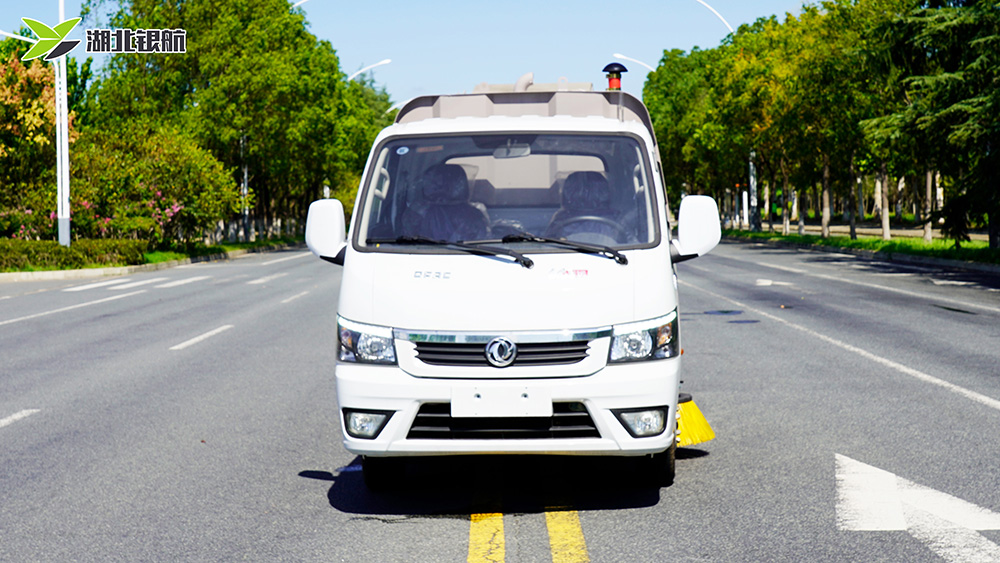

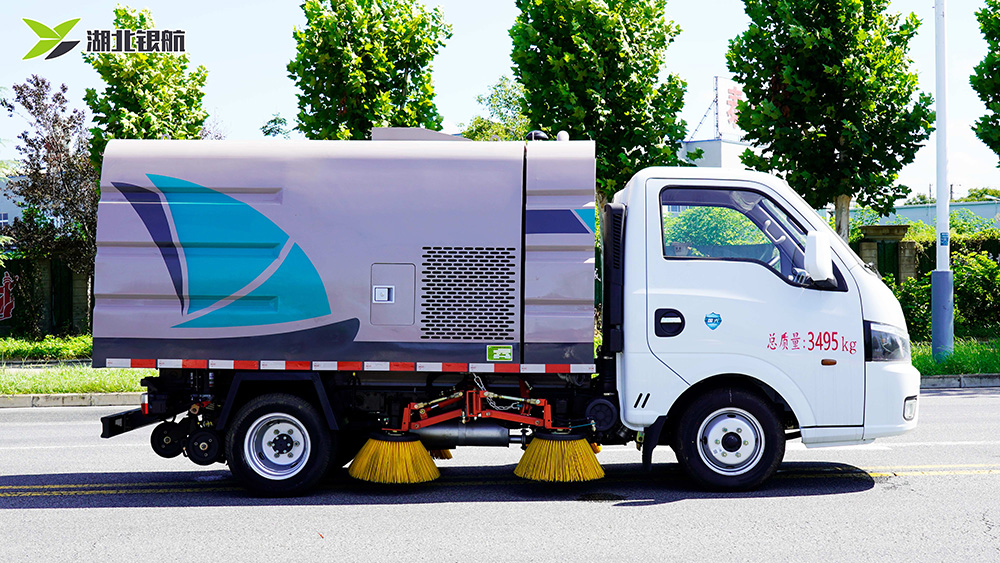

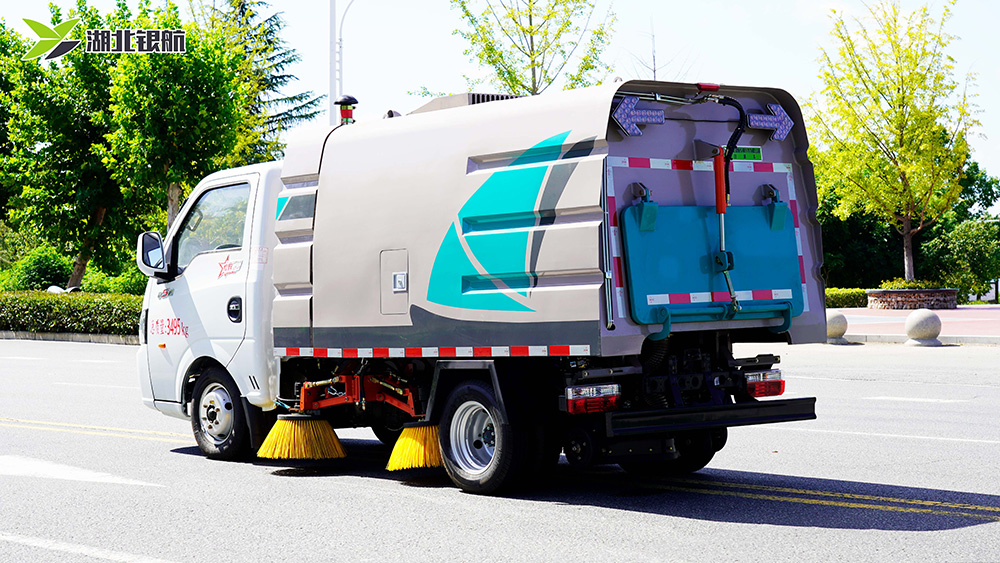

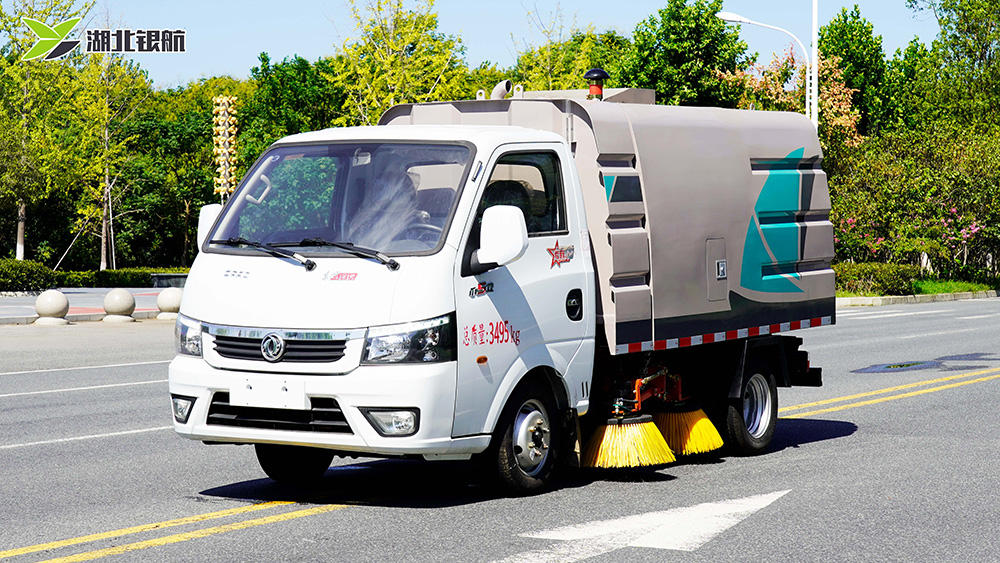

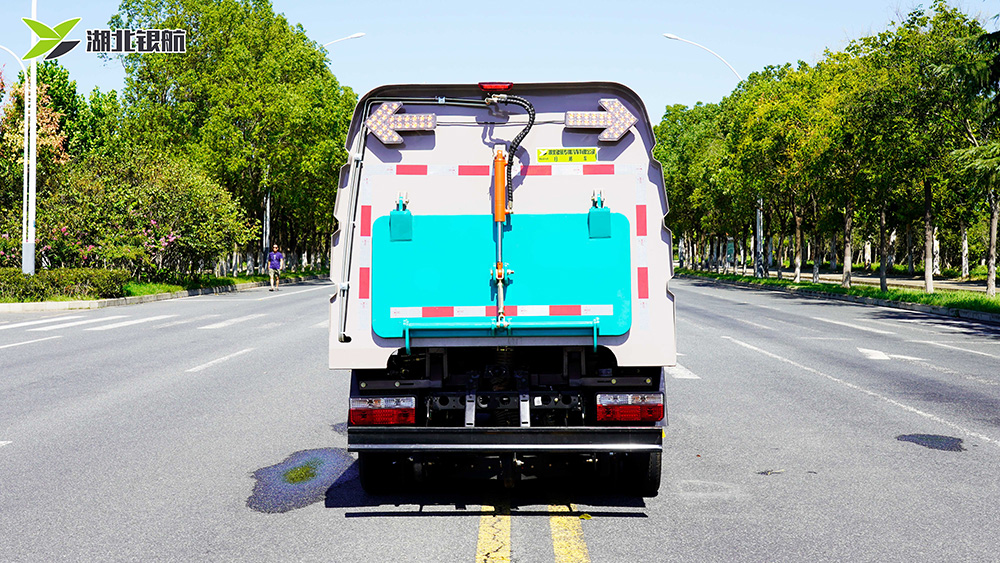

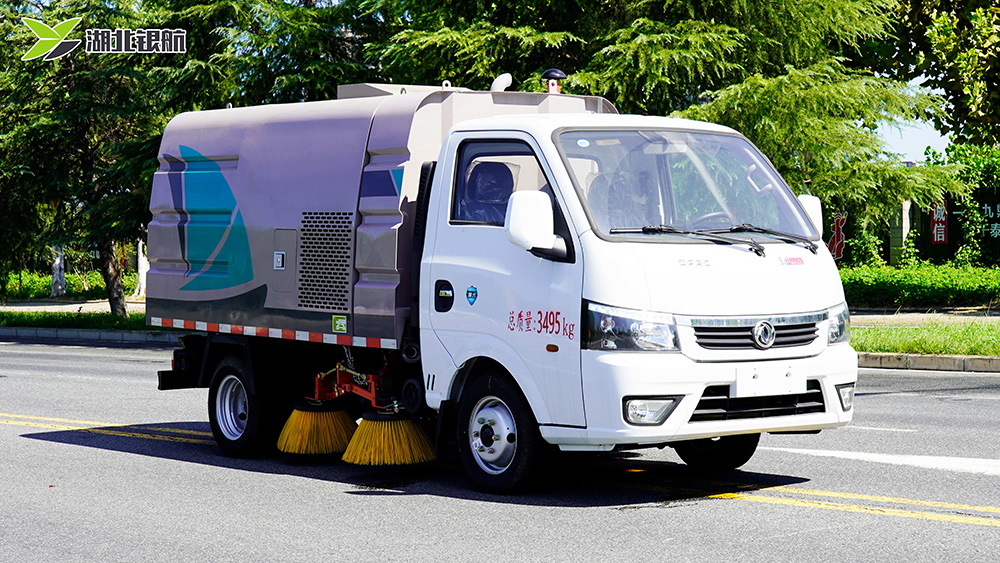

二、产品展示

三、产品分解图

整车配置
车辆名称		AYH5035TSLEQ6型扫路车
整车型号		AYH5035TSLEQ6
底盘型号		EQ1035SJ16QC
总 质 量(kg)		3495
整备质量(kg)		3200,3050
额定载质量(kg)		165,315
轴    距(mm)		2800,2600
清水箱容积(m³)		0.5
垃圾箱容积(m³)		1.5
箱体材质		不锈钢内胆
外形尺寸(mm)		5210,5010x2050,1850,1750,1670x2300,2250,2200,2150
轮胎规格		175R14LT 8PR,185R15LT 8PR,185R14LT 8PR,175R14LT 6PR,185R15LT 6PR,185R14LT 6PR,195R14C 8PR
轴    荷(mm)		1300/2195
前悬/后悬(mm)		1181/1229,1190/1220,1150/1260,1120/1290
前轮距/后轮距(mm)		1369,1400,1434,1214,1314,1242,1342,1355
接近角/离去角(mm)		21/17,15/17
**车速(km/h)		100
转弯半径(mm)		/
驾驶室准驾人数(人)		2
底盘配置
发动机	发动机型号	LJ4A16QG
	发动机生产企业	柳州五菱柳机动力有限公司
	发动机功率(kw)	91
	发动机排量(L)	1.59
	发动机马力(ps)	123
变速箱		5档变速箱
轮胎数(个)		6+1备胎
前后桥(mm)		1.5/2.5
板簧		3/5,6/7,9/8+4,3/5+2
轴数(个)		2
燃油种类		汽油
上装配置
清扫作业	清扫宽度（扫刷位置）(mm)	2200
	洗扫宽度（侧喷杆位置）(mm)	/
	清扫速度(km/h)	5-10
	清扫效率(%)	90-95
	清扫能力(㎡/h)	22000
吸盘	吸盘波纹管直径(mm)	140
	吸盘工作时离地间隙(mm)	5-8
	吸盘材质	碳钢
	吸盘形式	真空
低压水泵（选装）		/
液压系统	主要部件	液压油箱 液压泵 液压阀 液压油管 液压油缸
	压力(Mpa)	8-12
	容积(L)	40
风机	品牌	晨风牌
	型式	离心式
	型号	5.0
	传动方式	皮带传动
	转速(r/min)	2800
	功率(kw)	15
整车电控	厂家	百兆富
	主要原件	操作盒 转速/水温传感器 油压报**器
	工作电压(V)	12
副发动机	型号	YN27
	品牌	云内
	功率(kw)	42
	马力(ps)	57
	排量(L)
其他(加装)		/

四、注意事项

1.出现故障报**信号时，应立即停止作业，并根据相关提示检查并排除故障后再使用;

2.出现不符合使用条件的路况和天气时，要选择合适的作业模式或者暂停作业，待路况或天气恢复使用条件后再投入使用。

3.工作中，司机应密切注意扫路车的主副发动机工作状态，一旦发现异常，应及时停机检查，找出原因并加以解决后，方可继续使用;

4.倒车时，应当先收起吸嘴和扫盘;

5.倾倒垃圾时，应先打开垃圾箱后门，再倾翻垃圾;

6.垃圾箱升完后检修，一定要撑好保险杆,长时间顶升,需加三角木;

7.垃圾箱顶升后，严禁扫路车上路行驶;

8.水箱加水时，应**好加水的流量，并密切观察水箱水位计显示的水箱水位，及时停止加水，避免过量加水而损坏水箱;

9.严禁水泵在水箱无水状态下运转;冬季气温接近零度时，应将水箱、水泵、水过滤杯、水管等水路系统元件内的水排放干净;

10.底盘车和副发动机应按生产厂家的要求进行维护保养,并根据扫路车说明书的要求及时更换空气滤芯和油滤。

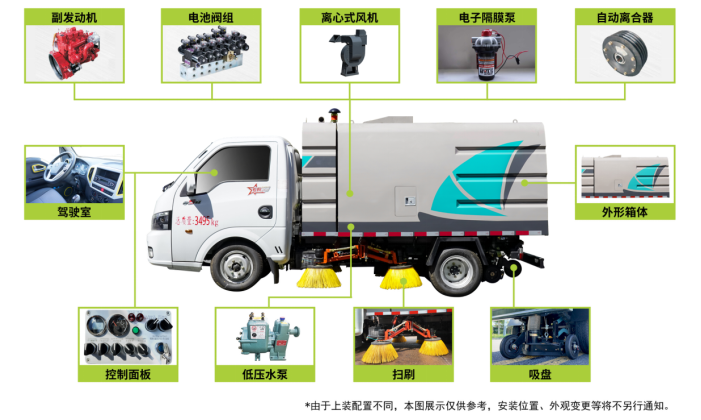

五、产品分解图

六、细节配置

图片	名称	功能介绍
	底盘配置	采用东风汽车原装二类底盘，装备有垃圾箱,水箱,洗扫刷等专用装置,用于道路清扫作业。标配中置四扫盘（液压马达驱动，带防碰撞、自动避让功能），可快速聚拢路面灰尘、树叶、杂物；后置浮动式吸嘴（内置高压水喷杆+侧喷杆），通过负压吸附将垃圾吸入垃圾箱，同时高压喷水降尘，避免二次污染。
	后置吸盘	采用吸滚扫一体式吸盘，吸盘内部带喷水降尘，比传统纯吸式吸盘效果更佳。解决纯干式倒料扬尘大行业痛点。
	扫  刷	中置四扫盘，单边二只，打开时呈V字形，可将垃圾聚拢**吸盘处。

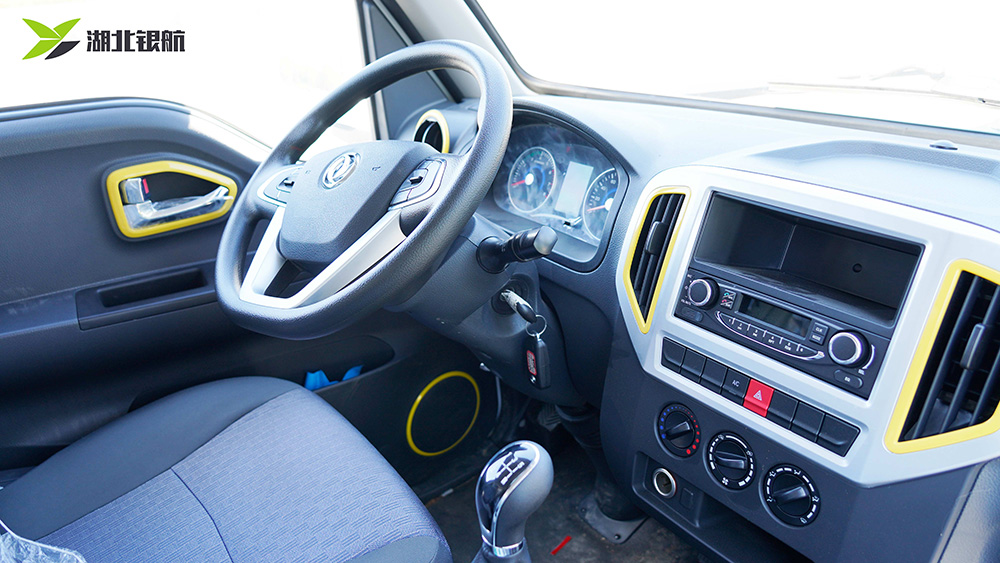

	驾驶室 集中**	可在驾驶室**车辆所有动作。
	垃圾箱	不锈钢垃圾箱内胆。垃圾箱进料口喷雾降尘，防止二次扬尘。
	箱体	外形采用侧部方形造型，圆弧过渡，瓦棱式的表面造型，全车比例协调、整车造型美观大方。
	副发动机	采用柳州五菱柳113马力副发动机和风机是清扫车的两大核心部 件、副发动机为风机运转提供动力、使得路面 垃圾被吸入箱体内部存放，从而实现路面清洁作用。
	离心式 风机	离心式风机：风机采用大功率耐磨 离心式免维护风机，无噪音效率高 风量大，使用寿命长。
	自动 离合器	减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
	电磁阀	电磁阀组是车辆液压系统的核心部件，**整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀**盒罩，有效避免灰尘及垃圾物进入盒内。
	**面板	集成叠加设计，驾驶室旋钮式集中**，方便操作。
	电子 隔膜泵	**尾部喷水杆，喷水抑尘。
	应急系统	可通过手动应急液压泵来**全车液压系统。

七、产品特点

① 高性能环保

扫路车利用倾斜扫刷将垃圾扫**吸盘前面，在风机产生的负压作业下，风流在闭合的回路中将垃圾吸入垃圾箱储存，整个作业过程均是物理原理，不会产生化学废料或垃圾外泄对环境的二次污染。

② 结构简单，易损件少

整车上装 90%以上零部件均采用装配式组装方式，各小件均具备通用性及互换性，拆卸方便，易于更换，维护费用低，更换效率高。

③ 水箱、垃圾箱容积大，作业时间长

水箱容积可达 0.5m³，垃圾箱总容积达 1.5m³。

④ 灵活便捷性

整车尺寸小巧，轴距短、转弯半径小，能在狭窄街道、小区楼间通道自由穿梭，到达大型扫路车无法进入的区域；部分车型支持倒车影像，进一步提升作业安全性。

⑤ 高效作业能力

**清扫宽度2.5米，**清扫能力13000-40000㎡/小时；扫盘转速可调,吸嘴离地间隙保持恒定，确保清扫无遗漏。

⑥ 环保与节能

采用湿式除尘（高压喷水+过滤系统)，有效抑制扬尘(粉尘排(浓度≤10mg/m³)，符合《大气污染物综合排放标准》(GB16297-1996)；纯电版本零排放、低噪音(行驶噪音≤65dB)，适合**、**等对环境敏感的区域，且充满电一次可满足8-10小时作业需求。

⑦ 智能与安全

标配智能语音报**系统（提示清水箱缺水、垃圾箱满、液压油泄漏等异常）；液压系统设有手动泵应急（副发动机故障时仍可举升垃圾箱），降低维护难度。
七、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    设备后，我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    完成后，技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

生产设备

Production Equipment

案例展示

Case Display

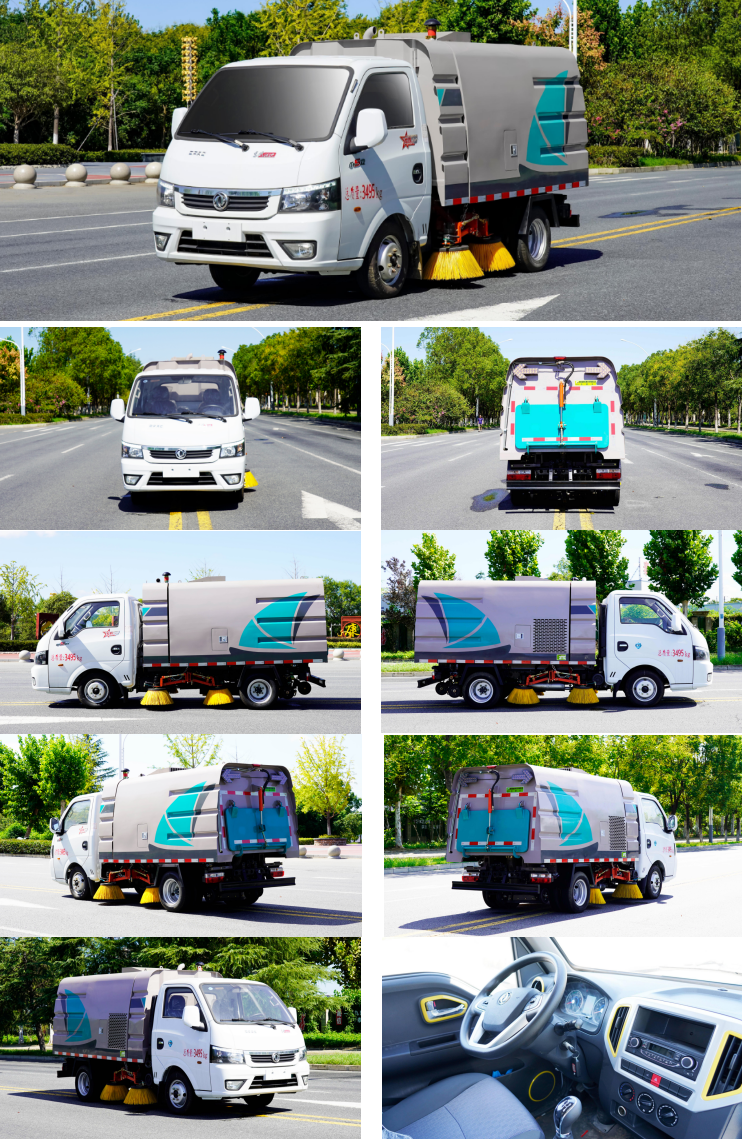

多方位图
