一、产品概述

AYH5075TSLEQ6型东风多利卡扫路车是基于东风多利卡系列专用底盘精心打造的一款中型环卫清扫设备。它以“高承载、强动力、广覆盖”为核心特性，精准定位并深度适配城市主干道、工业园区、机场高速等大面积、高强度清扫场景。

在功能方面，该扫路车堪称环卫作业的“多面手”。它不仅能够高效地完成路面清扫工作，将灰尘、砂石、落叶、塑料瓶等各类垃圾收入囊中，还具备强大的垃圾回收能力，确保清扫后的垃圾得到妥善收集与处理。同时，其高压冲洗功能可对路面顽固污渍进行强力冲刷，恢复路面的洁净本色；路缘石洗刷功能则能细致清洁路缘石立面，不留卫生死角；喷雾降尘功能更是能在作业过程中有效抑制扬尘，改善周边空气质量，为城市环境增添清新。

作为环卫作业中实现“洗扫一体化”的核心车型，凭借其出色的性能和多功能的设计，极大地提升了环卫作业的效率和质量。它能够在短时间内完成大面积的清扫任务，减少人力投入和作业时间成本，为城市环卫部门提供了一种高效、可靠的清扫解决方案，助力打造更加整洁、美丽的城市环境。

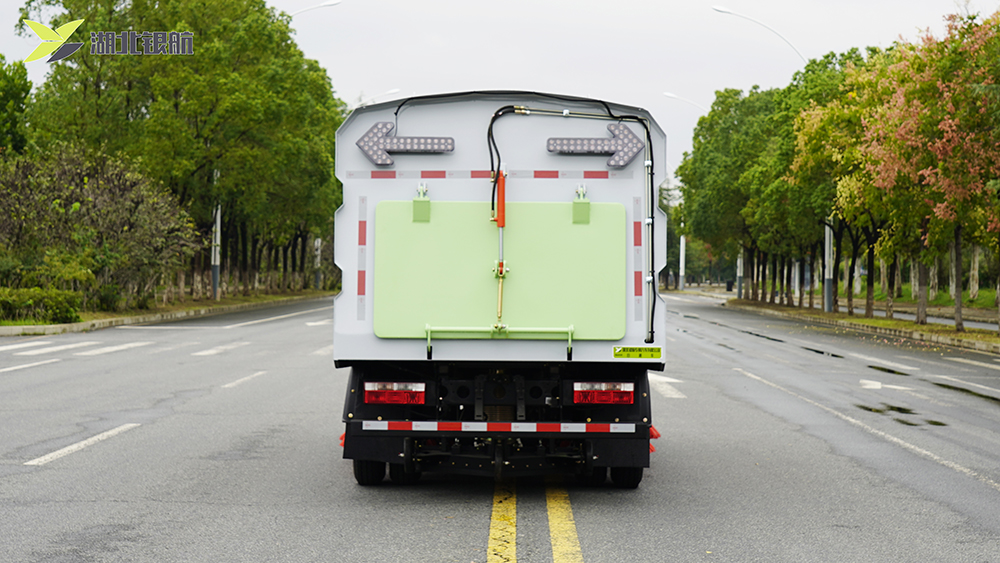

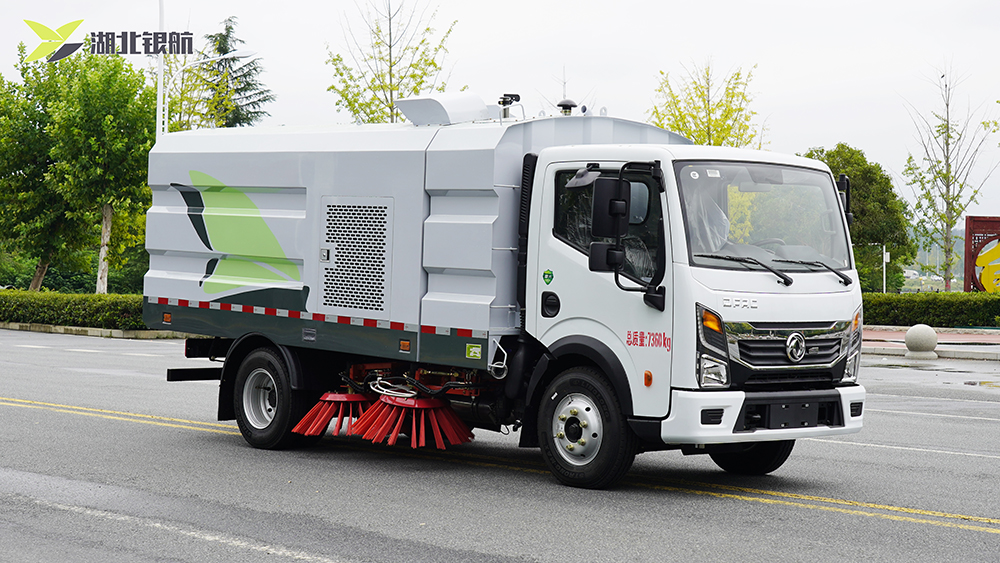

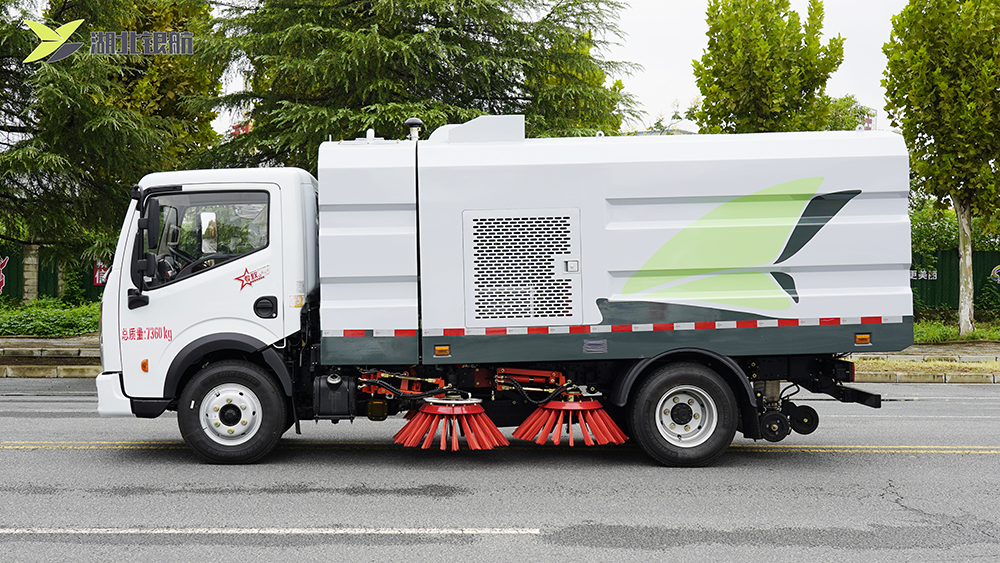

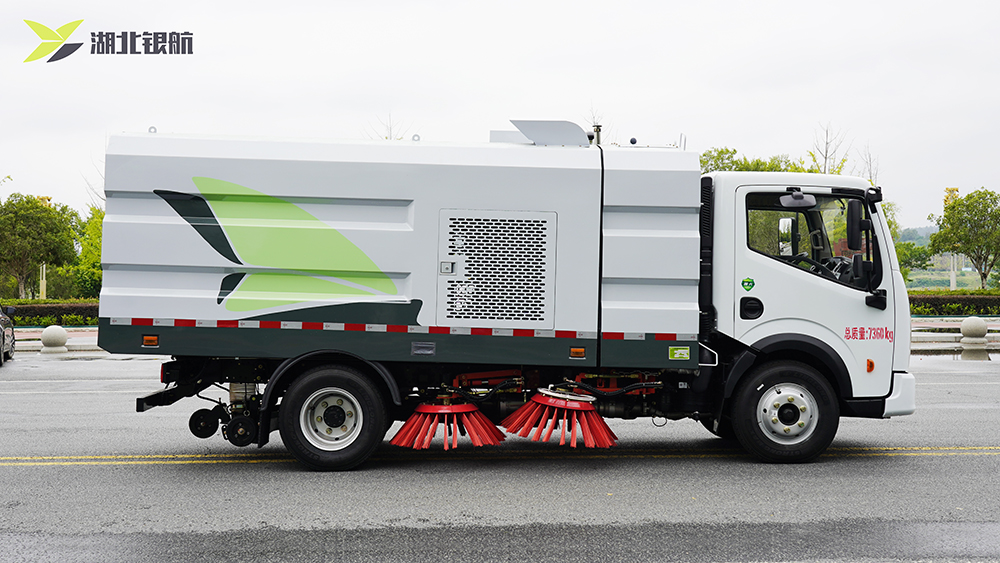

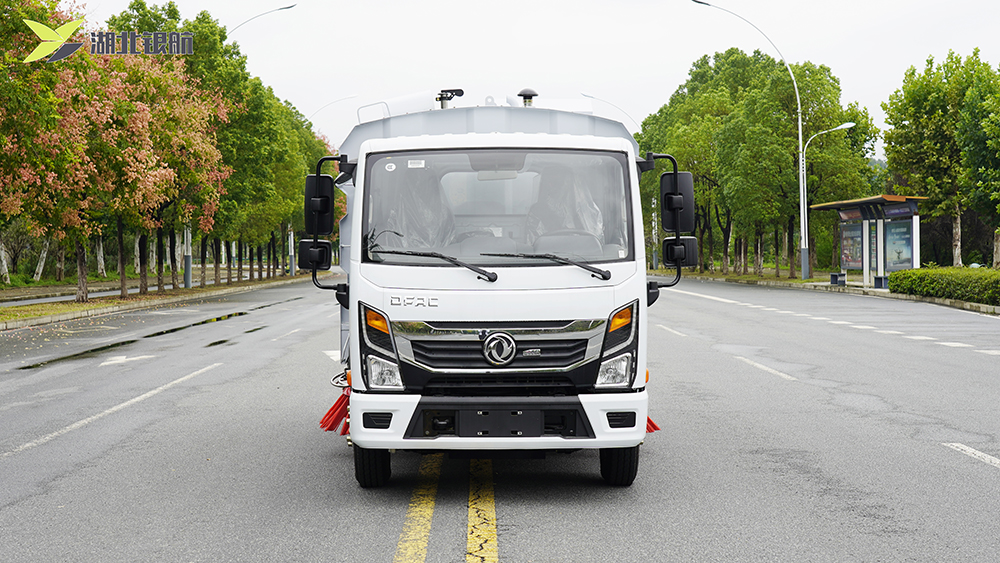

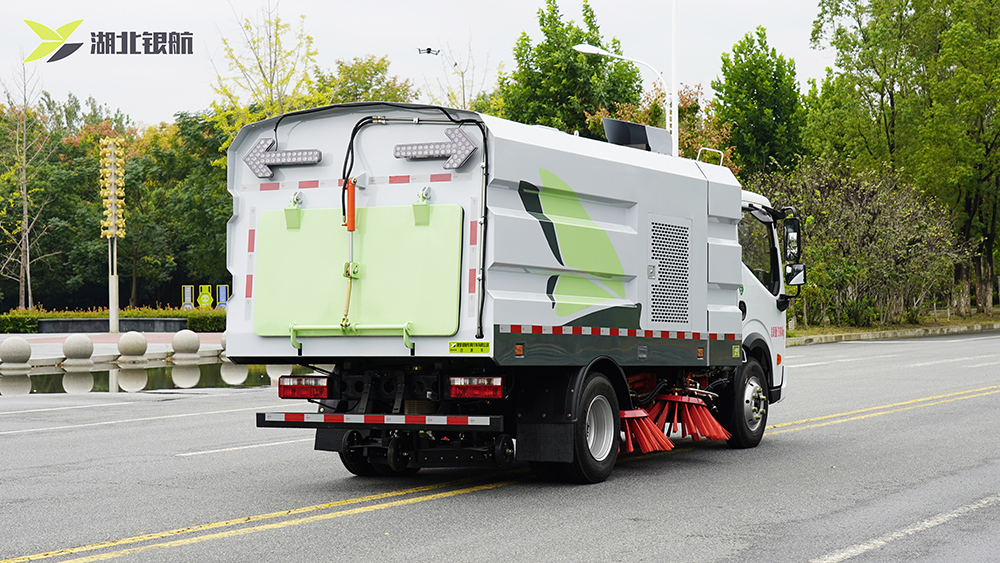

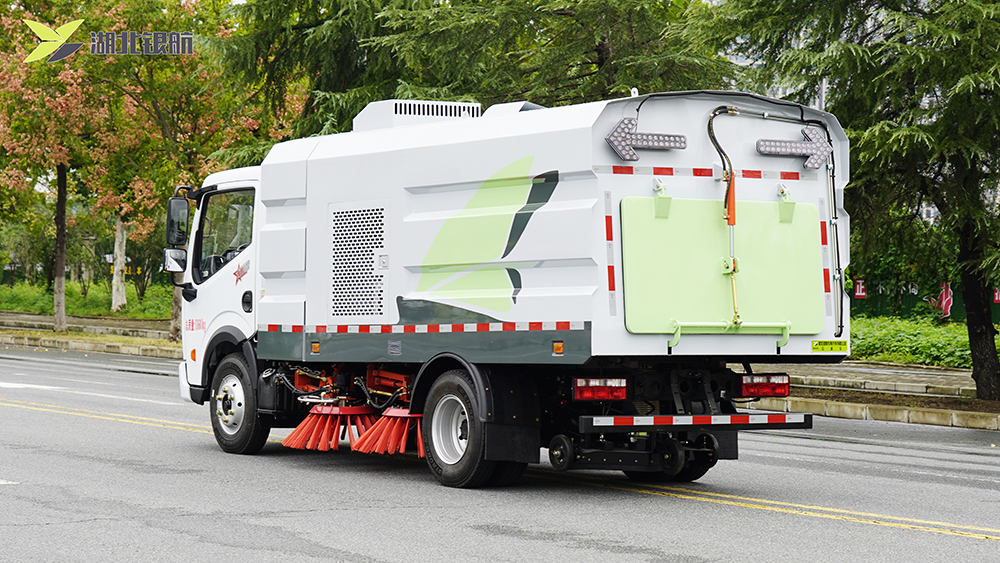

二、产品展示

三、车型配置

整车配置
车辆名称		AYH5075TSLEQ6型扫路车
整车型号		AYH5075TSLEQ6
底盘型号		EQ1075SJ3CDF
总 质 量(kg)		7360
整备质量(kg)		5500,5250
额定载质量(kg)		1730,1665,1980,1915
轴    距(mm)		3308
清水箱容积(m³)		1.9
垃圾箱容积(m³)		5.4
箱体材质		优质碳钢
外形尺寸(mm)		6220,6150x2090,2050,2000x2700,2650,2600
轮胎型号		7.00R16
轴    荷(mm)		2640/4720
前悬/后悬(mm)		1125/1787,1055/1787,1050/1792
前轮距/后轮距(mm)		1525,1519 / 1498,1516
接近角/离去角(mm)		28/5,20/5
**车速(km/h)		110,100
转弯半径(mm)		15
驾驶室准驾人数(人)		2,3
底盘配置
发动机	发动机型号	Q23D-143E60
	发动机生产企业	安徽全柴动力股份有限公司
	发动机功率(kw)	103
	发动机排量(L)	2300
	发动机马力(ps)	140
变速箱		万里扬5挡
轮胎数(个)		6
前后桥(mm)		6/6+5
板簧		2
燃油种类		柴油
上装配置
清扫作业	清扫宽度（扫刷位置）(mm)	2600
	清扫速度(km/h)	5-20
	清扫效率(%)	96%
	清扫能力(㎡/h)	52000
吸盘	吸盘波纹管直径(mm)	200
	吸盘工作时离地间隙(mm)	5-10
	吸盘材质	优质碳钢
	吸盘形式	后置
低压水泵（选装）		选装
液压系统	主要部件	齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等
	压力(Mpa)	10-12
	容积(L)	70
风机	品牌	晨风
	型式	离心式风机
	型号	5.6#
	传动方式	带传动
	转速(r/min)	2900
整车电控	厂家	百兆富
	主要原件	**单元、现场传感器、液压阀块单元、气控箱、上装副发动机电气元件及喷淋水路电气装置
	工作电压(V)	12
副发动机	型号	江铃64KW
	品牌	江铃
	功率(kw)	64kw
	马力(ps)	87
	排量(L)	2.771
其他(加装)

四、注意事项

1.出现故障报**信号时，应立即停止作业，并根据相关提示检查并排除故障后再使用；

2.出现不符合使用条件的路况和天气时，要选择合适的作业模式或者暂停作业，待路况或天气恢复使用条件后再投入使用。

3.工作中，司机应密切注意扫路车的主副发动机工作状态，一旦发现异常，应及时停机检查，找出原因并加以解决后，方可继续使用;

4.倒车时，应当先收起吸嘴和扫盘;

5.倾倒垃圾时，应先打开垃圾箱后门，再倾翻垃圾;

6.垃圾箱升完后检修，一定要撑好保险杆，长时间顶升，需加三角木;

7.垃圾箱顶升后，严禁扫路车上路行驶;

8.水箱加水时，应**好加水的流量，并密切观察水箱水位计显示的水箱水位，及时停止加水，避免过量加水而损坏水箱;

9.严禁水泵在水箱无水状态下运转;冬季气温接近零度时，应将水箱、水泵、水过滤杯、水管等水路系统元件内的水排放干净;

10.底盘车和副发动机应按生产厂家（汽车厂和发动机厂）的要求进行维护保养,并根据扫路车说明书的要求及时更换空气滤芯和油滤;

11.发动机的加速和减速应当比较柔和缓慢，避免急剧加速和减速。

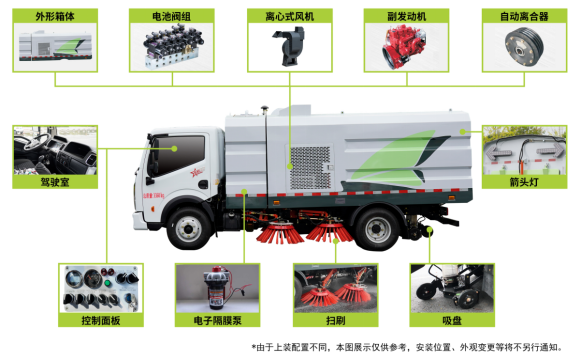

五、产品分解图

六、细节配置

序号	图片	名称	功能介绍
1. 1		底盘配置	采用东风汽车商用有限公司汽车底盘，加装风机、垃圾箱、清扫装置、电控系统等品牌零部件。还配备电动式隔膜泵，分别向左扫盘、右扫盘提供低压水，用于扫盘作业时降尘，电动泵由电控系统自动**，无需人工操作。
2. 2		后置吸盘	采用吸滚扫一体式吸盘，吸盘内部带喷水降尘，比传统纯吸式吸盘效果更佳。解决纯干式倒料扬尘大行业痛点。
3. 3		扫  刷	中置四扫盘，单边二只，打开时呈V字形，可将垃圾聚拢**吸盘处。

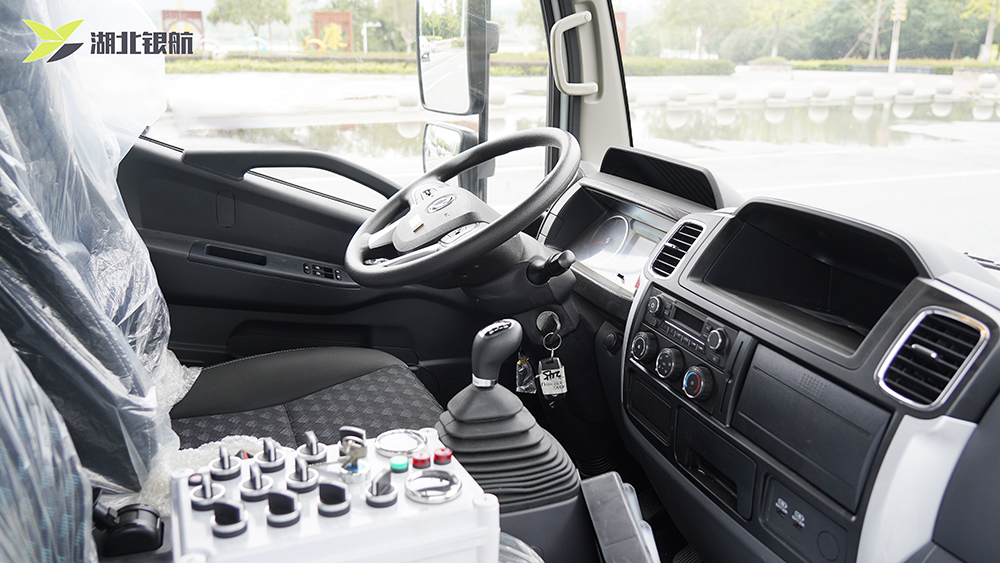

4. 4		驾驶室 集中**	可在驾驶室**车辆所有动作。
5. 5		箱体	外形采用侧部方形造型，瓦棱式的表面造型，全车比例协调、整车造型美观大方。
6. 5		副发动机	采用江铃87马力副发动机和风机是清扫车的两大核心部 件、副发动机为风机运转提供动力、使得路面 垃圾被吸入箱体内部存放，从而实现路面清洁作用。
7.		离心式 风机	离心式风机：风机采用大功率耐磨 离心式免维护风机，无噪音效率高 风量大，使用寿命长。
8.		自动 离合器	减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
9.		电磁阀	电磁阀组是车辆液压系统的核心部件，**整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀**盒罩，有效避免灰尘及垃圾物进入盒内。
10.		**面板	集成叠加设计，驾驶室旋钮式集中**，方便操作。
11.		电子 隔膜泵	**尾部喷水杆，喷水抑尘。
12.		应急系统	可通过手动应急液压泵来**全车液压系统。

七、产品特点

7.1 优势特点

① **高效  清洁到位

AYH5075TSLEQ6型扫路车产品采用**的锁紧技术，使垃圾箱后门密封效果更好。垃圾箱倾翻卸料，卸料容易、清洗方便。垃圾箱总容积达7.5立方米，水箱总容积达1.9立方米，实现了作业时清水和污水的有效容积配比。

② 安全快捷  环保节能

AYH5075TSLEQ6型扫路车采用旋钮式操作系统,操作简单方便，减轻了操作强度，避免了人为误操作。内置电子喷雾降尘，左右扫盘时摆出时，清扫宽度不小于2.6米。

该产品还配备电动式隔膜泵，分别向左扫盘、右扫盘提供低压水，用于扫盘作业时降尘，电动泵由电控系统自动**，无需人工操作。驾驶室操作平台采用人体工程学设计，所有作业操作旋钮均集合在位于驾驶员右侧的操作盒上，简单直观、操作便捷, 在市场上具有强有劲的竞争力，产品性能达到国际**智慧。

7.2、功能特点

● 作业模式：采用吸扫混合的方式收集垃圾，湿式除尘、电液**，液压倾翻卸料的作业方式对路面进行清扫作业。

● 清扫装置型式：中置四盘扫+后置吸嘴；实现路面的清扫及吸尘。

● 结构布局：采用“中置四扫盘+喷雾降尘装置+**隔板+后置吸嘴”的结构布局，让清扫过程中砂石不在飞溅扬尘，此布局便于清扫装置与吸盘的调整与维护，转场作业时整车通过性好。

● 吸 嘴：滚动胶轮三点浮动支撑、能适应不同道路表面的清扫要求；高效的专用风机和可随路面自动找平的全浮动式吸嘴，清扫效果好。

● 扫 盘：有遇障碍自动避让保护功能和自动复位功能，遇到障碍自动回缩，越过障碍自动回位。

● 扫盘转速：可根据各种不同的清扫工况来调整转速，能保证在各种污染状况下都有良好的清扫效果。

● 防腐防锈：所有紧固件均采用镀锌处理，扫盘、吸嘴等结构件均防腐防锈处理，附着力强，涂层耐腐、耐候性强；

● 应急装置：在应急状态下，可通过设置的手动泵操纵垃圾箱升降等动作，特殊情况时能直接进入副发动机工作舱内进行检测及维修；

● 上装箱体：垃圾箱外形采用侧部方形造型，圆弧过渡，全车比例协调、美观大方且箱体外表面无焊接变形，整车造型美观。

● 垃圾箱：采用双层结构，坚固、耐用。内胆采用不锈钢材料制作，结构强度高，不锈蚀；垃圾箱侧板及顶板采用强度较高的设计，工艺简单，箱体内表面光滑，垃圾倾倒方便无残留。

● 副发动机与风机采用离心离合器连接装置，能保证副发动机空载启动和副发动机停机时与风机自动脱离，降低了对副发动机的冲击，提高了副发动机的工作可靠性和使用寿命。

● 采用智能化**系统，电、液集中**，操作简单，驾驶员可在驾驶室内完成各种动作的操作。

适用场景：

适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙壁、路缘和路缘石立面的机械化清扫、冲洗、喷雾降尘等清洁作业。

八、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    设备后，我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    完成后，技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

生产设备

Production Equipment

案例展示

Case Display

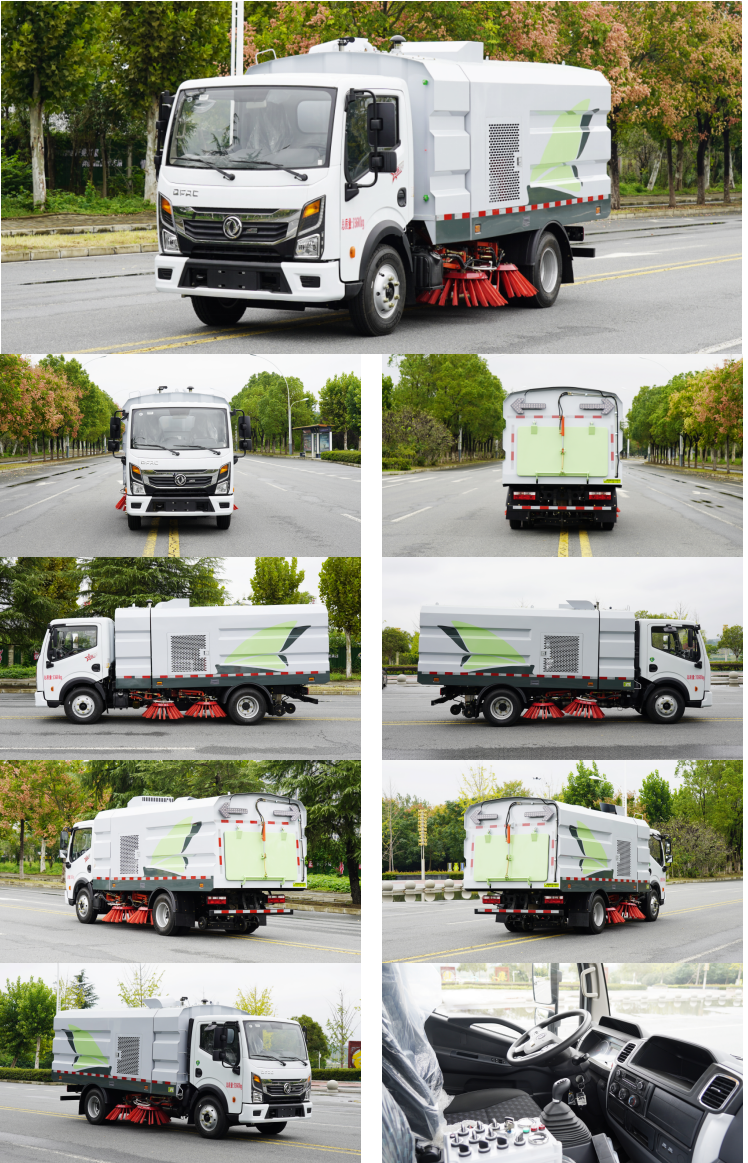

多方位图
