一、产品概述

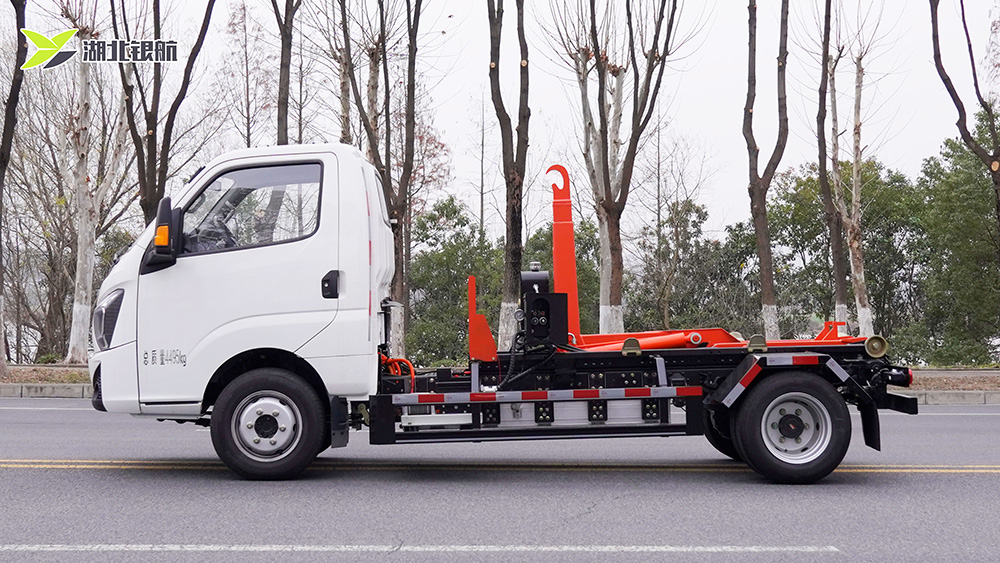

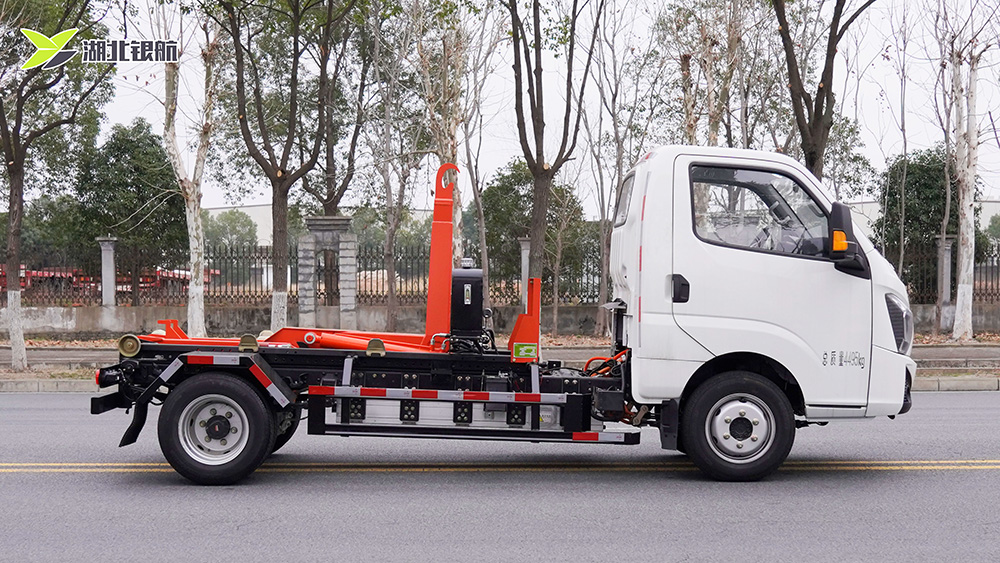

飞碟纯电动车厢可卸式垃圾车是一款集高效、零排放、智能化于一体的现代化环卫装备，它专为城市生活垃圾的收集、转运与卸料作业设计，通过“一车配多厢”的循环运输模式，大幅提升作业效率，是推动城乡环卫体系迈向新能源化、智慧化的标杆产品。

该车型的核心在于其搭载的液压钩臂系统，车辆可作为一个**的动力运输单元，与多个标准化的垃圾集装箱，配合使用，车辆到达垃圾点后，通过驾驶室内的智能**系统操作液压钩臂，可快速“拉取”或“卸下”满载或空载的垃圾厢，整个过程仅需数分钟，实现“运输”与“收集”环节的分离，运输车将满载垃圾厢运**处理场后，可立即换上一个空厢前往下一个收集点，避免了传统垃圾车在卸料时的长时间等待，车辆利用率极高。

采用大容量磷酸铁锂电池组作为动力源，工作过程无尾气污染，噪音极低，特别适用于对环保和噪音要求高的城区、**、**及居民区，能耗成本远低于传统柴油车，维护保养项目更少，全生命周期使用成本优势显著。

飞碟纯电动车厢可卸式垃圾车不仅是一次简单的“油改电”替换，它通过新能源动力、创新的可卸式架构和智能化管理的深度融合，重新定义了高效环卫运营模式。它为客户带来了显著的环保效益、经济效益与管理效益，是面向未来智慧城市建设的理想环卫解决方案。

三、车型配置

整车技术参数
车辆名称	AYH5041ZXXFDBEV型可卸式垃圾车
车辆型号	AYH5041ZXXFDBEV
底盘型号	FD1041D66BEV
总质量(Kg)	4495
额定载质量(Kg)	2015
整备质量(Kg)	2350
驾驶室准乘人数(人)	2
轴距（mm）	3100
轮胎	185R15LT 8PR
轮胎数量	6
外形尺寸(mm)	5050,5000*1970,1900*2045
前悬/后悬(mm)	1160/790,1160/740
发动机型号	TZ210XS102
电池品牌	宁德时代
电池类别	磷酸铁锂
备注	/
上装配置
箱体容积(m³)	3
操纵方式	电控/手动/遥控
其他(加装)	/
拉臂钩钩起能力（T）	1-2
钩臂**水平滑动距离（mm）	/
油泵排量（Ml/r）	25-30
钩箱时间（s)	12≤
卸箱时间（s)	17≤
倾卸角（°）	≥50
拉臂钩钩心高度（mm）	980
导轨宽度（mm）	920
**电压（V）	12/24
举升油缸内径（mm）	45/80
反转臂厚度（mm）	平移厚度：6mm/立柱厚度：8mm
电磁阀	12-2板式手电一体
油漆工艺	抛丸，喷粉

四、注意事项

1. 我公司所生产车辆，在出厂前均已严格按照相关程序进行了调试，交付使用时均为**状态。在使用中需要重新调试 请委托厂家售后人员进行或在售后人员的指导下进行。

3. 作业前，认真检查车辆的状态符合作业要求；启动发动机，检查并确认气压达到安全行驶要求

4. 作业时应避免无关人员靠近车辆，特别是车辆后部。

5. 作业完毕后车辆熄火，关闭电源总开关，检查车辆各连接点是否正常。

6. 每天作业后，请仔细清洗车辆内外部，洗车时，避免用水**直接冲洗电器元件。

7. 及时处理故障，不带“病”作业。

8. 车辆行驶途中请关闭取力器，以免损坏车辆。

9. 当车辆提示报**时，应立即停止作业并处理故障，待故障彻底消除后方可继续作业。

10. 专业的维修项目应交给生产厂家或厂家认可的修理点进行维修。

11. 错误操作可能造成车辆功能不正常；车辆作业效果差；车辆结构或配件的损坏；影响操作人员或周边人群的人身财产 安全。

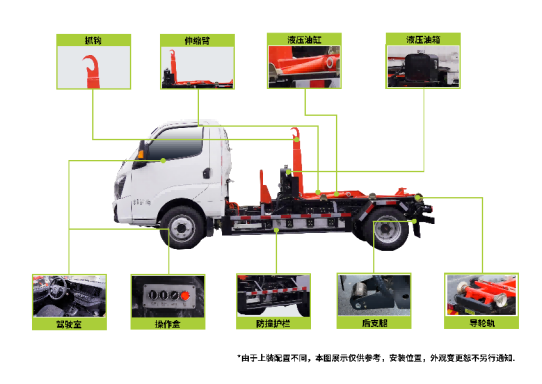

五、产品分解图

六、细节配置

图片	名称	功能介绍
	底盘配置	飞碟缔途单排智享版驾驶室;加宽悬臂式后视镜，ABS，中控锁，电动空调，宁德时代63.75Kwh磷酸铁锂蓄电池；可搭配1.5-3方生活垃圾箱。
	操作盒	用于操作车辆工作的核心**器。
	液压油缸	压填机构的举升装置采用了液压举升安全回路。
	导轮轨	收取和卸下垃圾箱时，稳定引导垃圾箱。
	抓钩	连接、固定垃圾箱，带动垃圾箱到车上。

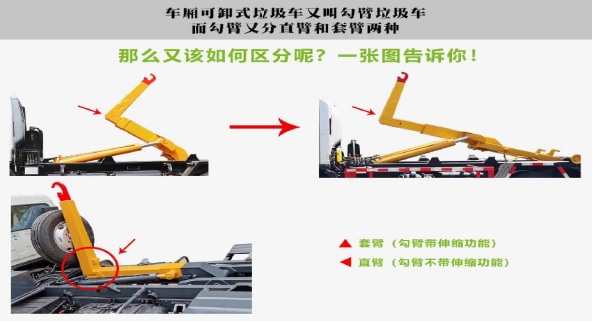

	伸缩臂	采用加强型油缸，增加勾起重量。

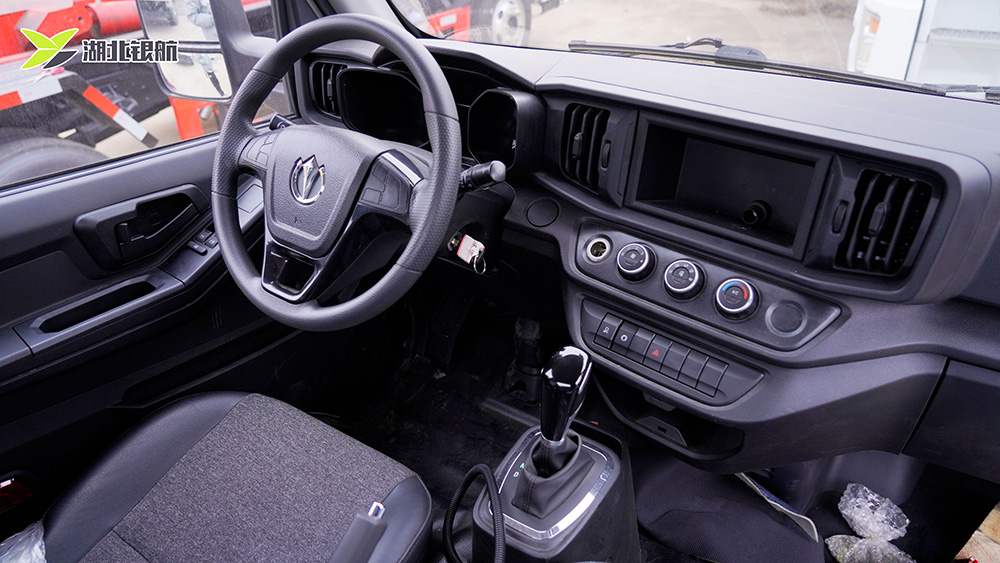

	驾驶室 集中**	可在驾驶室**车辆所有动作。
	液压油箱	加大型液压油箱能够装载更多液压油，使液压系统在工作时降温更快，且带有过滤装置。
	后支腿	收取和卸下垃圾箱时，提供支撑点，稳定作业。
	电池组	采用‌磷酸铁锂电芯‌，具备长循环寿命、-20℃-60℃宽温域工作及快速充电三大核心优势。配合智能BMS系统实现过充/过放保护、实时温度监控及电量均衡，确保全天候作业稳定。相比传统燃油动力，电池组能耗成本降低60%以上，且支持夜间谷电充电，进一步优化运营经济性。

七、产品特点

零排放，绿色环保，采用纯电驱动，在作业过程中无尾气排放，显著降低二氧化碳和污染物排放，**契合城市环保政策和“双碳”目标，低运营成本，电能消耗成本远低于柴油，且电机结构简单，运动部件少，维护保养成本（如机油、滤清器更换）大幅降低。享受低谷电价充电，经济性更优，低噪音作业：电机运行声音远小于柴油发动机，尤其适用于居民区、**、**等对噪音敏感区域的夜间或清晨作业，减少扰民。

强劲动力与高效作业，采用大功率、大扭矩的驱动电机，起步快，爬坡能力强，动力响应迅速，液压系统由电机驱动，举升、装卸箱体动作平稳高效，续航与充电灵活，配备大容量磷酸铁锂电池，续航里程能满足日常区域内的转运作业需求。

支持快充和慢充，可利用作业间隙补电，保证出勤率，一车多箱，循环运输，核心优势保持不变，一个车头可配备多个垃圾集装箱，实现“车箱分离”，作业时装满垃圾的箱子被拉走转运，同时将空箱放下，大幅提高车辆和司机的工作效率，避免“车等箱”的闲置。

它不仅是传统燃油垃圾车的替代品，更是推动城市环卫体系向现代化、智能化、可持续发展升级的关键装备，购买时需**关注电池品牌/电量/质保政策、实际续航里程、举升吨位、以及售后服务网络等关键要素。

八、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

生产设备

Production Equipment

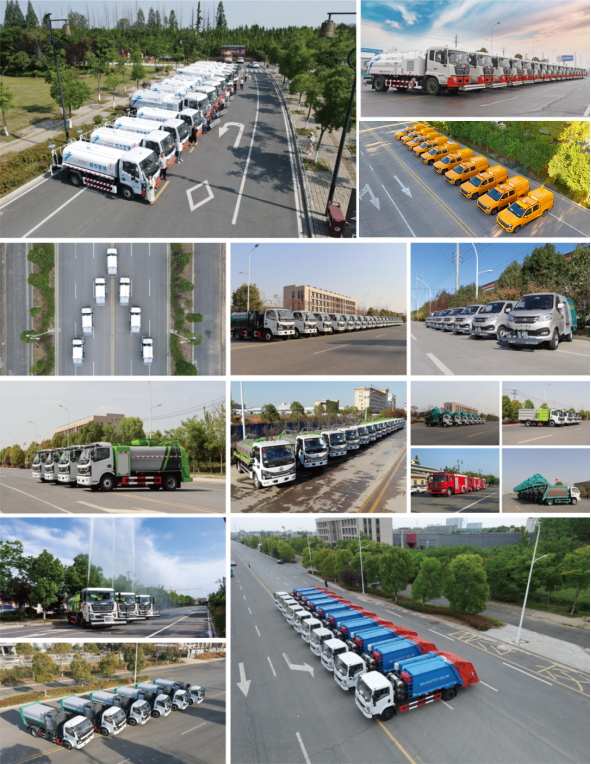

案例展示

Case Display

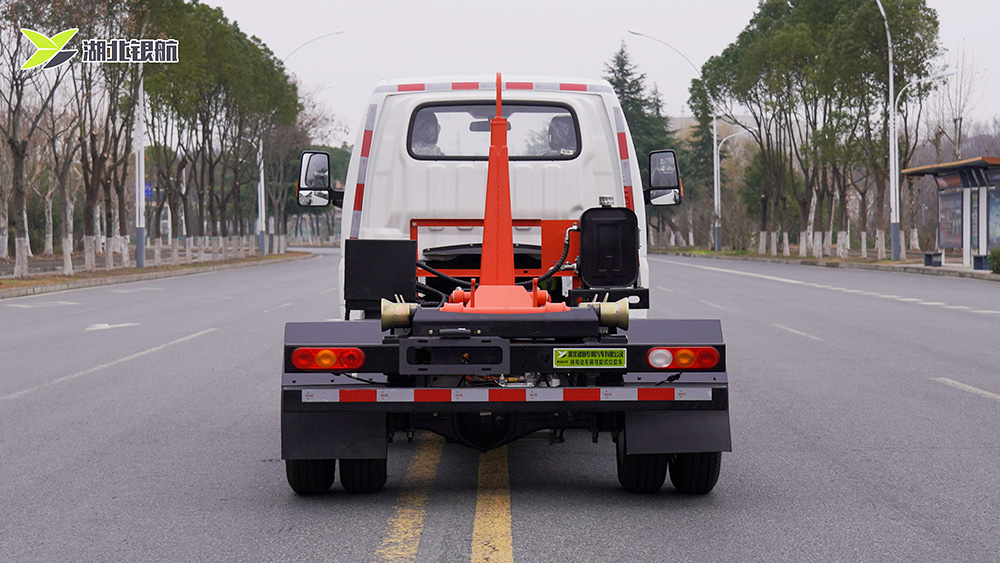

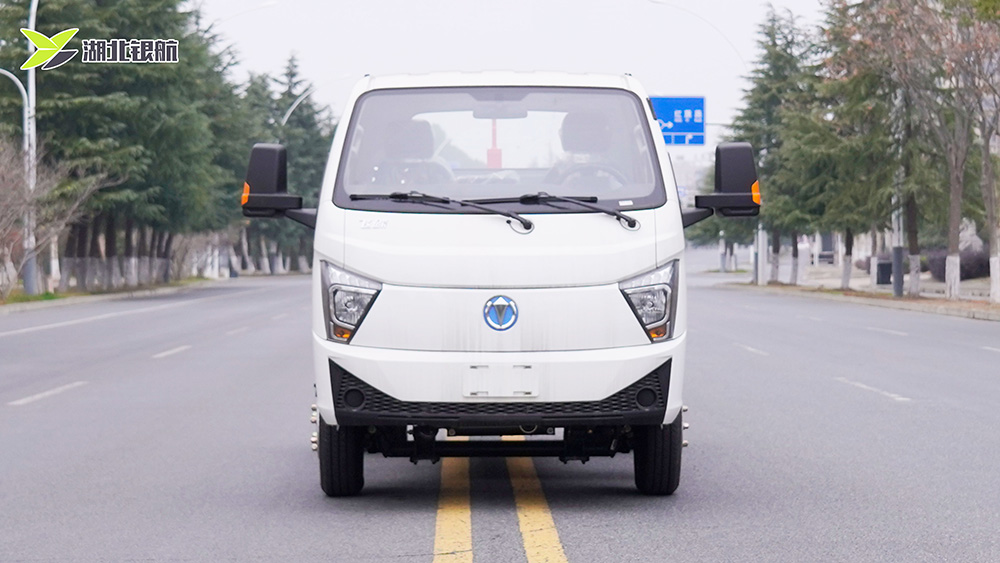

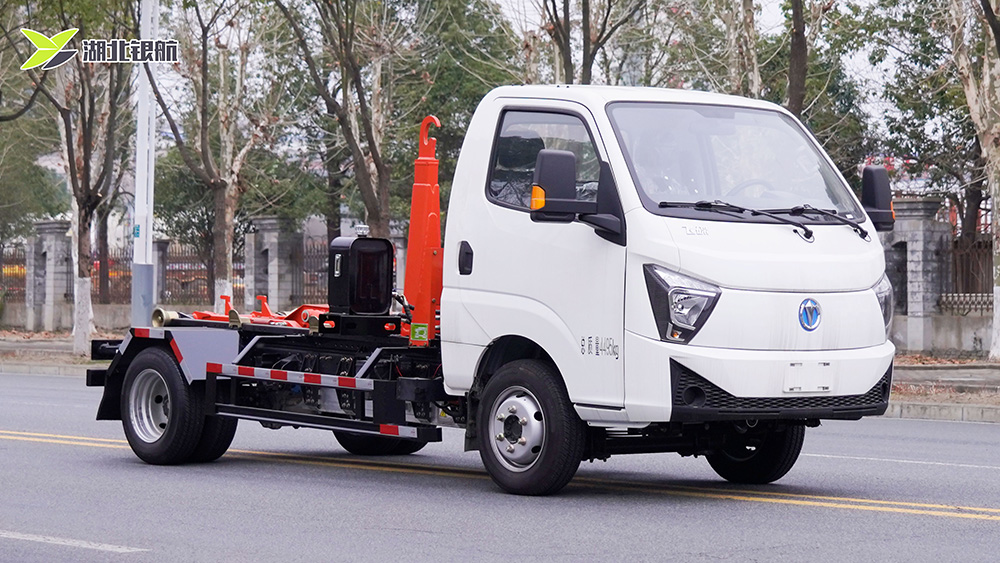

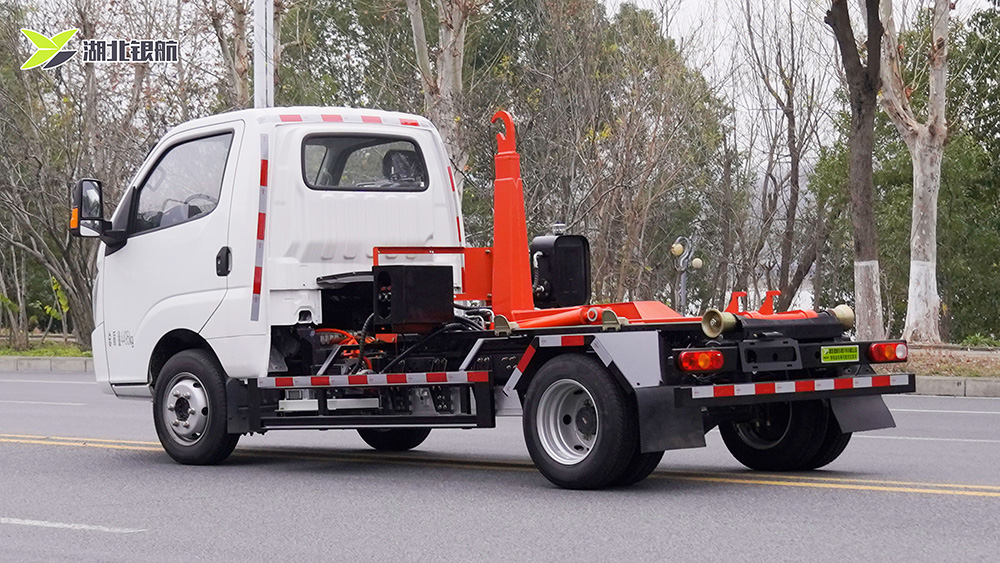

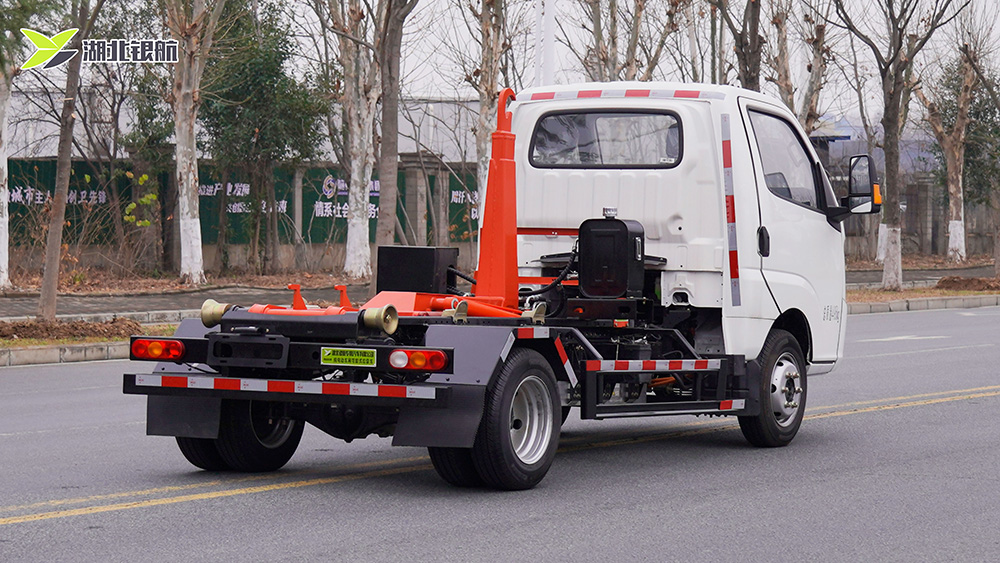

多方位图
