详细参数

一、产品概述

东风天锦纯电动勾臂垃圾车是一款融合新能源技术与高效环卫作业设计的创新车型，，基于成熟商用车底盘打造的一款高效、多功能、适用于城市及乡镇环卫系统的特种作业车辆。其核心设计理念是实现“一车多厢，循环运输”，极大提高了车辆利用率和环卫作业效率。

一辆勾臂车可配备多个垃圾集装箱（如垃圾斗、移动压缩箱），实现“联合作业、循环运输”，装满的垃圾箱被拉运**处理场后，车辆可迅速卸下，并勾取另一个空箱继续工作，避免了传统垃圾车等待装卸的闲置时间。

采用全液压**系统，驾驶员在驾驶室内或通过遥控器即可**完成勾取、锁紧、举升、卸料全部动作。

整个作业流程仅需1-3分钟，省时省力，降低了劳动强度，采用高强度合金钢制作的勾臂系统，结构稳定，抗扭力强，关键液压部件（如油缸、油泵、多路阀）选用国内知名品牌，确保长时间高负荷工作的可靠性。

提高单车的综合使用效率，减少了车辆购置和运营成本，全密封式运输，有效防止垃圾在运输过程中的抛洒滴漏和气味散发，避免二次污染。

东风华神勾臂垃圾车凭借其灵活、高效、经济、耐用的特点，已成为现代环卫系统中不可或缺的关键设备。它**诠释了“一车多能”的设计思想，是提升城乡垃圾收运体系现代化水平的理想解决方案。

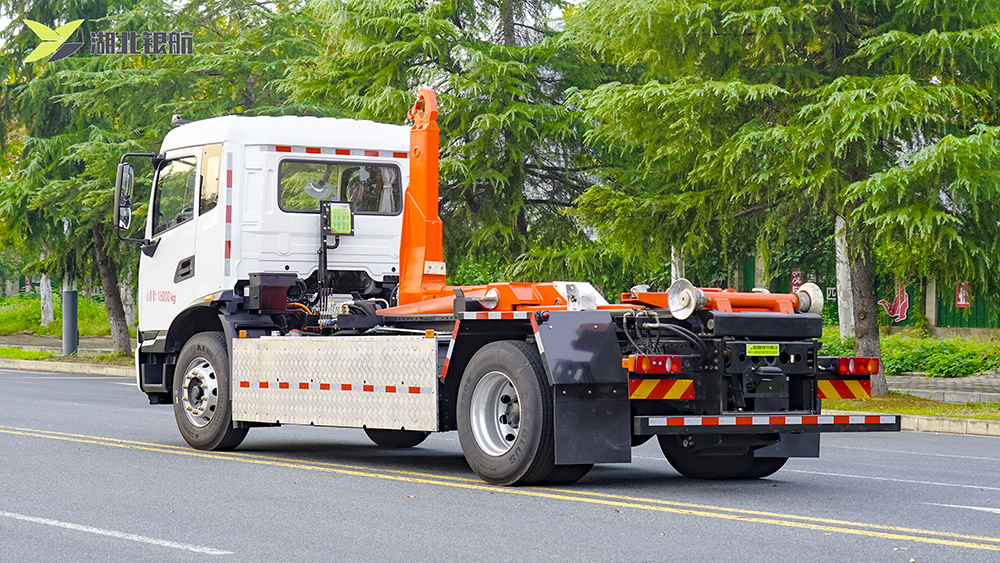

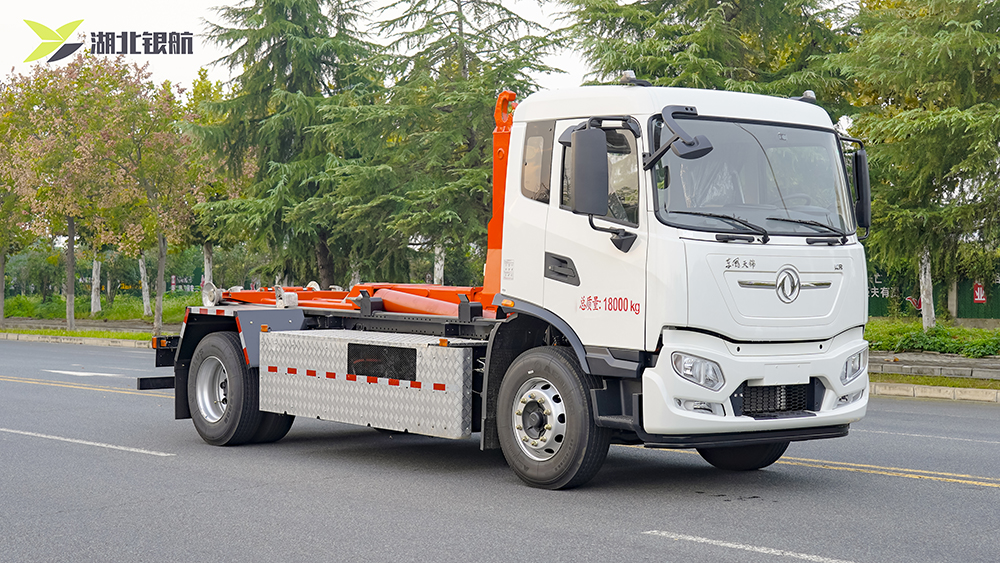

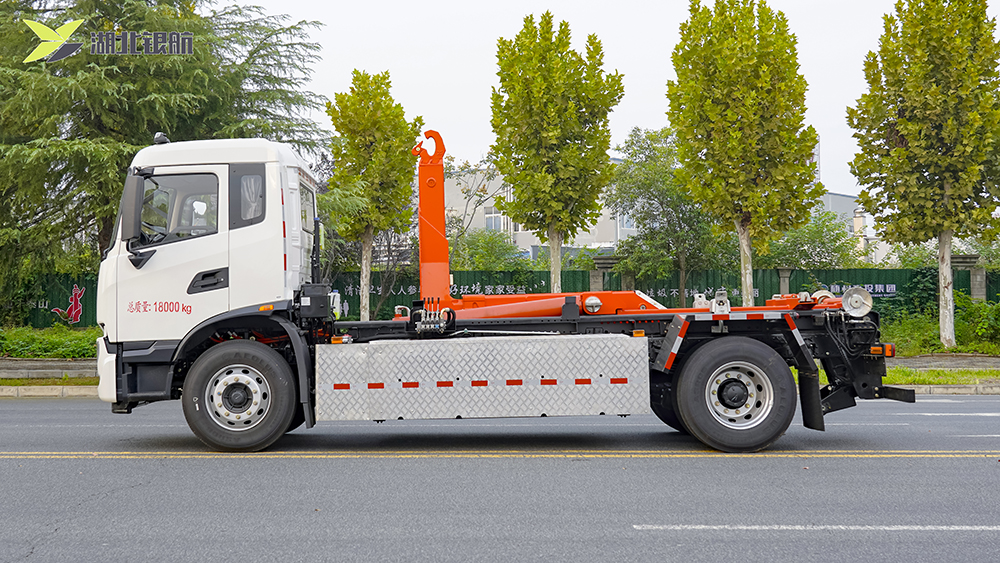

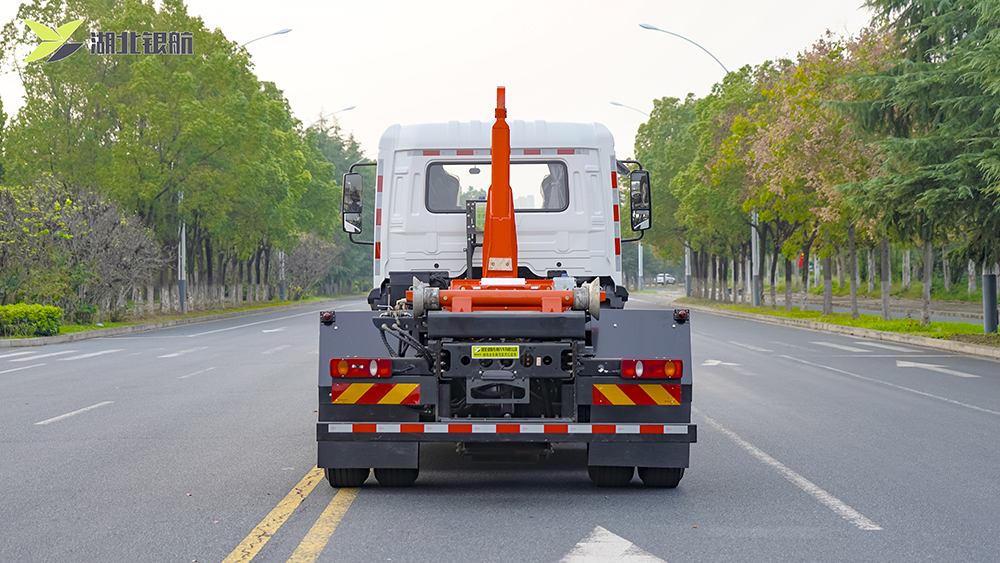

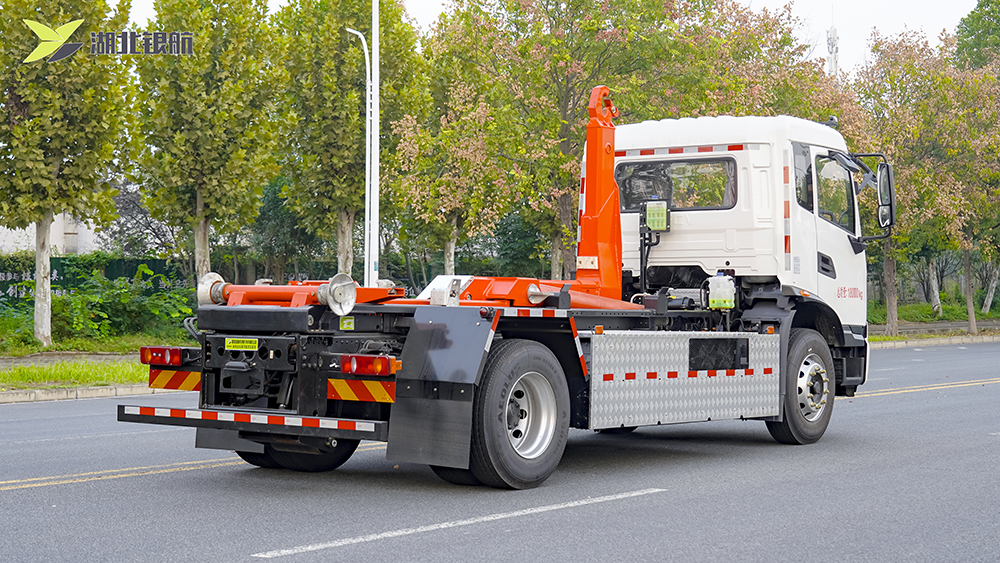

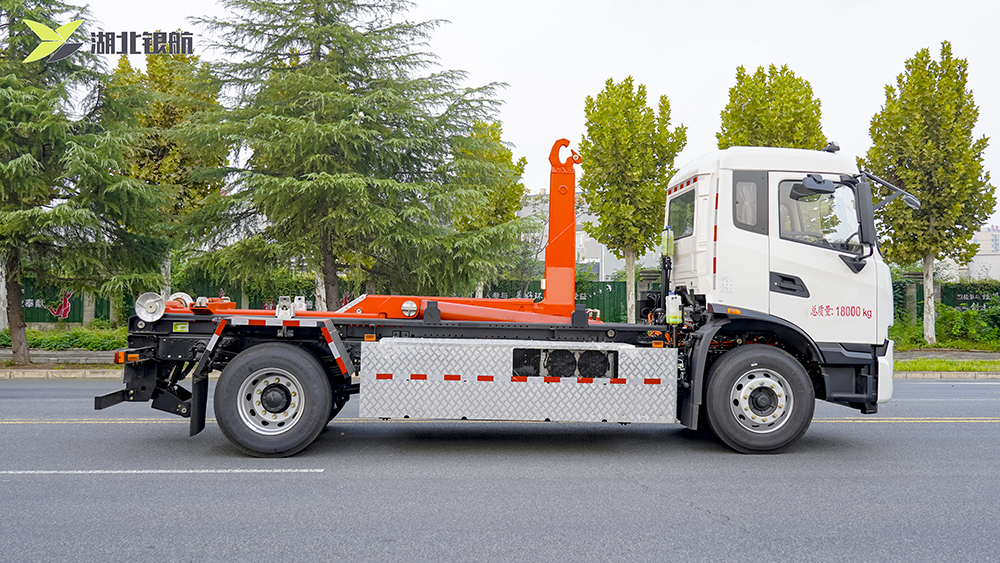

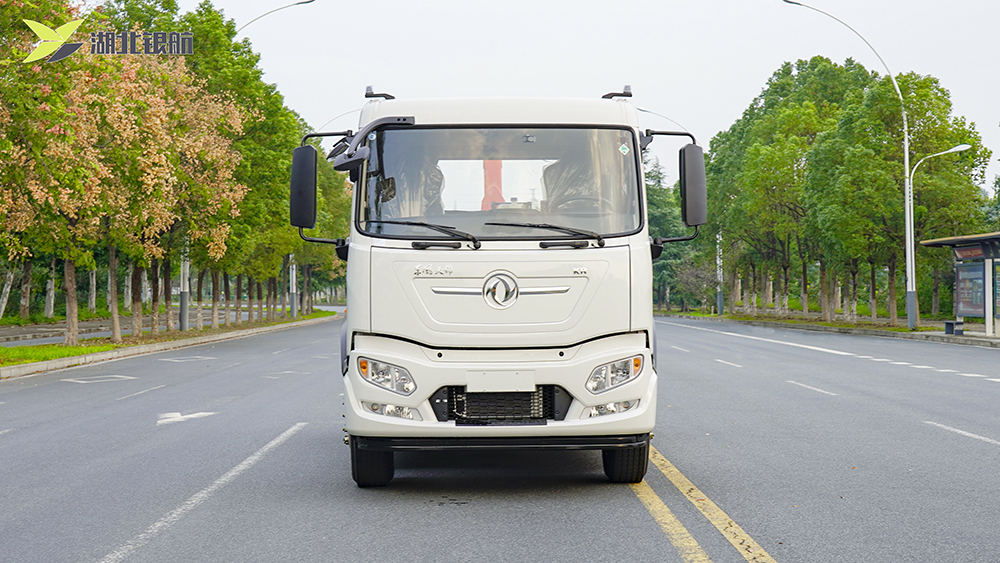

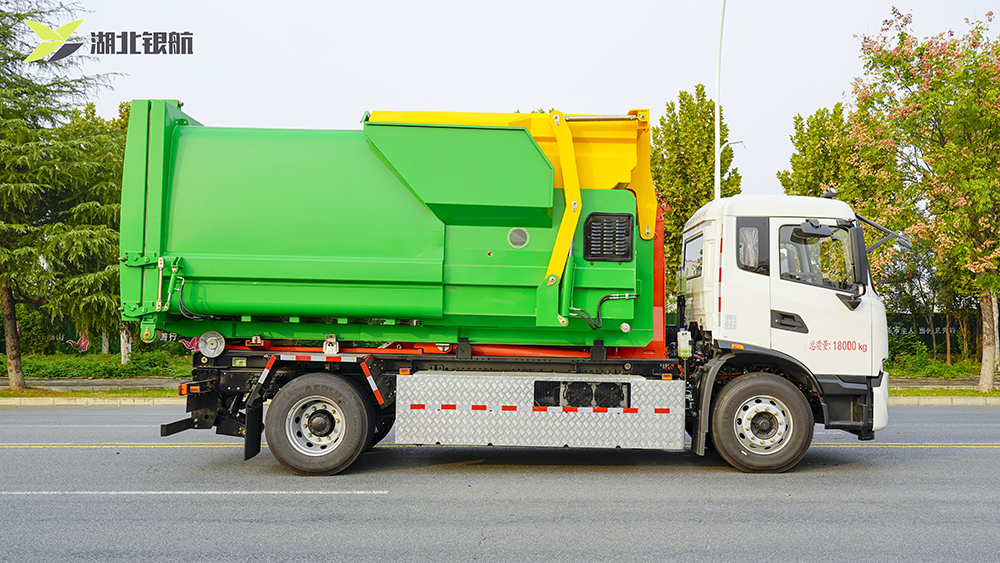

二、产品展示

三、车型配置

整车配置
车辆名称	AYH5180ZXXDFHBEV型纯电动车厢可卸式垃圾车
整车型号	AYH5180ZXXDFHBEV
底盘型号	DFH1180EEV19
总 质 量(kg)	18000
整备质量(kg)	10150
额定载质量(kg)	7720,7655
轴    距(mm)	4700，4500
电池品牌	宁德时代
电池类别	磷酸铁锂
电池电量	231.84KWh
续驶里程(满载40km/h等速法)	262KM
充电时间(h)	20-90%<1h,20-**<1.5h
电池布局形式	电池包侧挂（左侧3个+右侧3个）
燃料种类	纯电
箱体材质	碳钢
外形尺寸（长x宽x高）(mm)	7660,7460×2550,2530×3150,3100,3050
轴    荷(mm)	6500/11500
前悬/后悬(mm)	1400/1560
前轮距/后轮距(mm)	1880,1900,1920/1860，1880
接近角/离去角(mm)	16/15
**车速(km/h)	89
驾驶室准驾人数(人)	2,3
上装配置
箱体容积(m³)	12方
其他(加装)	撒布机，雪铲，雪滚
操作方式	电控/手动/遥控
拉臂钩钩起能力（T）	9-16
钩臂**水平滑动距离（mm）	780
油泵排量（Ml/r）	84/110
钩箱时间（s)	≤60
卸箱时间（s)	≤60
倾卸角（°）	≥50
拉臂钩钩心高度（mm）	1565
导轨宽度（mm）	1060
**电压（V）	24
举升油缸内径（mm）	80/180
套臂内滑动油缸内径（mm）	60/125
套臂厚度（mm）	平移厚度：12mm/立柱厚度：12mm
多路阀	四联DCV110/4-0078
油漆工艺	抛丸，喷粉

四、注意事项

1. 我公司所生产车辆，在出厂前均已严格按照相关程序进行了调试，交付使用时均为**状态。在使用中需要重新调试 请委托厂家售后人员进行或在售后人员的指导下进行。

2. 根据现行**相关政策，本产品的使用期限为8-15年(如果使用期间**政策发生变化，则以当时**政策为准),使用期限满后，可向当地车管所申请报废，使用期间必须按照车管所要求按时参加车辆年检。

3. 作业前，认真检查车辆的状态符合作业要求；启动发动机，检查并确认气压达到安全行驶要求

4. 作业时应避免无关人员靠近车辆，特别是车辆后部。

5. 作业完毕后车辆熄火，关闭电源总开关，检查车辆各连接点是否正常。

6. 每天作业后，请仔细清洗车辆内外部，洗车时，避免用水**直接冲洗电器元件。

7. 及时处理故障，不带“病”作业。

8. 车辆行驶途中请关闭取力器，以免损坏车辆。

9. 当车辆提示报**时，应立即停止作业并处理故障，待故障彻底消除后方可继续作业。

10. 专业的维修项目应交给生产厂家或厂家认可的修理点进行维修。

11. 错误操作可能造成车辆功能不正常；车辆作业效果差；车辆结构或配件的损坏；影响操作人员或周边人群的人身财产 安全。

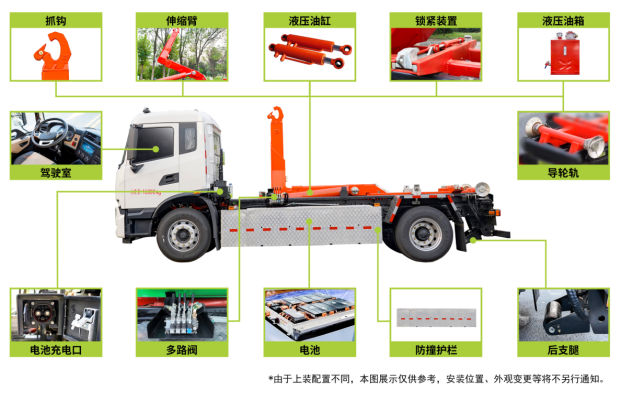

五、产品分解图

六、细节配置

图片	名称	功能介绍

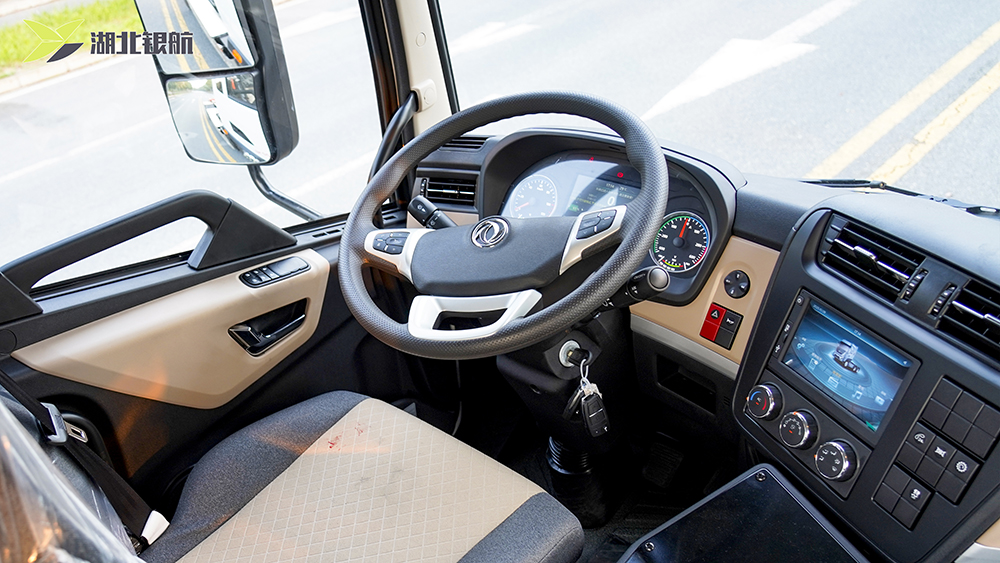

	底盘配置	采用东风天锦底盘，搭载标准驾驶室空间宽敞；配备中控锁、电动摇窗机、多功能方向盘、原厂空调等配置，提升驾驶员操作便捷性与舒适性。采用宁德时代磷酸铁锂电池，搭配永磁同步电机，动力强劲且能耗低。
	多路阀	手动**系统，实现勾臂垃圾车手动装载，本公司使用的多路阀均与专车匹配使用，故障率低。
	液压油缸	压填机构的举升装置采用了液压举升安全回路。
	锁紧装置	锁紧固定垃圾箱，安全运输
	导轮轨	收取和卸下垃圾箱时，稳定引导垃圾箱
	抓钩	连接、固定垃圾箱，带动垃圾箱到车上
	伸缩臂	采用加强型油缸，增加勾起重量
	防撞护栏	为保护车身而在两侧安装的防护结构。
	液压油箱	加大型液压油箱能够装载更多液压油，使液压系统在工作时降温更快，且带有过滤装置
	电池	采用‌磷酸铁锂电芯‌，具备长循环寿命、-20℃-60℃宽温域工作及快速充电三大核心优势。配合智能BMS系统实现过充/过放保护、实时温度监控及电量均衡，确保全天候作业稳定。相比传统燃油动力，电池组能耗成本降低60%以上，且支持夜间谷电充电，进一步优化运营经济性。防爆结构设计及IP67防护等级，有效应对洗扫车高湿、高尘的恶劣工况。
	后支腿	收取和卸下垃圾箱时，提供支撑点，稳定作业

七、
产品特点

1.**系统：车辆左侧操作盒一体**，快捷安全、专有技术、行业**。

2.液压系统：油缸、泵、阀系我公司特殊设计，国内知名工厂生产，匹配合理、性价比高；关键部位采用进口密封件，性能 稳定、质量可靠。

3.安全保护：

①.主油缸特设内置双向卸荷阀，行程末端有效降低系统压力，保护整个液压系统及拉臂经久耐用；

②.升降系统配置平衡装置，空载或重载均可匀速运动，避免强烈冲击造成车辆或设备损坏；

③.液压系统及各分支油路均设置双向过载保护，根据各运动部位实际工作状况调整设置额定压力，有效避免系统超载或 使用不当造成车辆非正常损坏；

④.液压系统均设置油路防爆锁止装置，防止因油管爆裂出现安全隐患，保证人员及车辆安全；

4.拉臂上装设置加强型液压箱体锁紧装置，正确使用确保运输安全。

5.互锁保护：各动作关联互锁保护，防止误操作引起液压或机械故障，消除安全隐患，延长车辆使用寿命。

6.勾臂结构：勾臂结构件系采用高强钢制造，局部特殊处理，承载力强、不易变形。

7.勾臂上装：勾臂上装均经抛光除锈处理，多道工序上漆，确保外观及色泽符合要求；勾臂上装总成均经过专用台架试验及重负荷负载试验，确保品质。

八、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外；在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    设备后，我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    完成后，技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

生产设备

Production Equipment

案例展示

Case Display

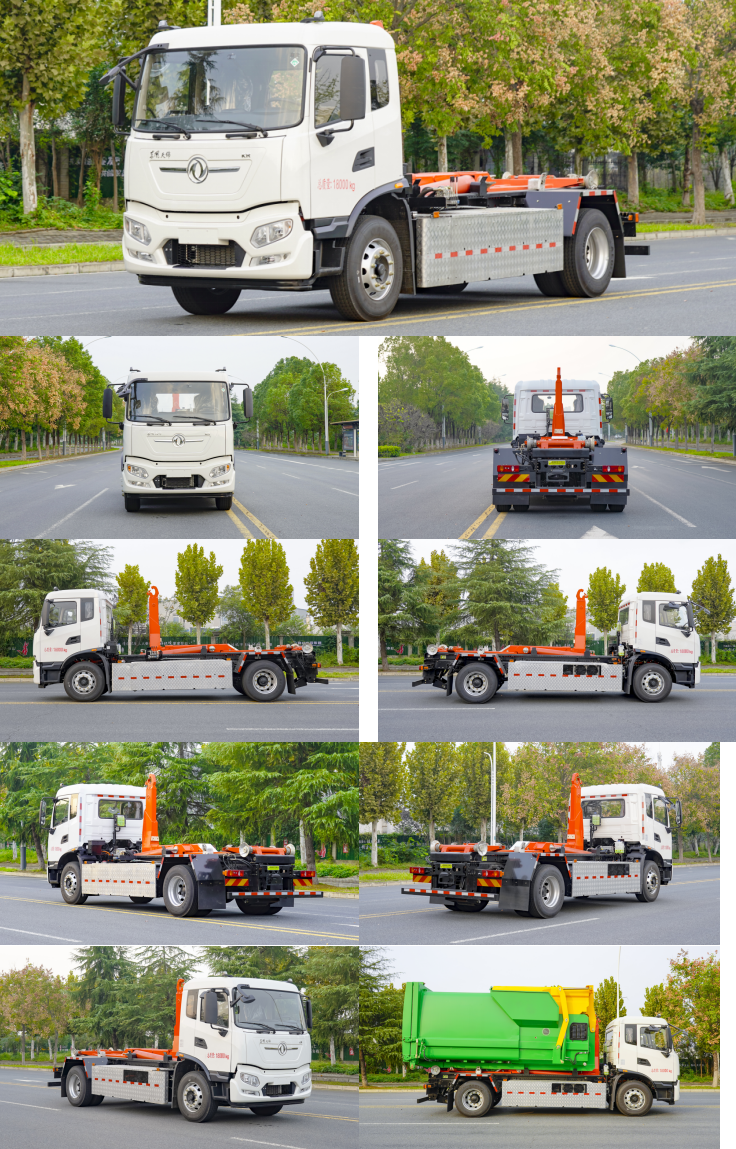

多方位图

购车流程

·可按用户要求为根据用户的实际需求，为每位用户打造品质、个性化的专用车，欢迎新老客户来电来人考察订购和自带底盘改装！ ·创优质服务企业； 造用户满意产品； 树品牌!公司坚持以“质量求生存、信誉求发展、科技创新路、服务创品牌”的经营理念，以“诚信、务实、创新、进取”为企业宗旨，不断提升自身产品质量，开发适应市场需求物美价廉的多功能专用汽车!

我们将谒诚为您提供好、快、优质的服务！ ·**步：购车洽谈： 通过电话联系或实地考察洽谈车辆型号、价格和相关要求。 ·**步：签订合同： 双方签订车辆购销合同并预付合同定金（传真签订合同、实地签订合同均可）。 ·第三步：安排生产： 我公司根据合同要求，安排车间生产。 ·第四步：交付车辆： 车辆交付验收，支付车辆余款，完成相关手续。 交付方式：客户可自提车辆，也可协商由我公司安排送车并协定相关费用.更多详细订车流程请来电咨询！

售后服务

售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力，已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开，售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障：本公司服务是严格履行公司程序文件和质量手册，结合市场和用户的要求，给予保障。

三、服务宗旨：专业创造价值，诚信铸就未来！

四、服务机构：在销售公司下的售后服务部门，负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则

在用户严格遵循使用说明书，正常操作的情况下，自购车之日起（以车辆出厂登记卡为准）一年内，行驶里程不超过 25000公里之内，因设计、装配原因引起的产品机件损坏，经有关汽车服务站和监督部门鉴定后，在三个工作日内向我公司售后服务部门提交书面资料，售后服务部门确认后实行三包服务。

具体服务如下：

1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。

3、免费培训操作员：

⑴ 由我厂安排工程师现场指导，学习理论及实际操作；
⑵ 掌握专用车的基本理论，性能以及功能；
⑶ 按程序能熟练的操作；
⑷ 能进行正常的日常维护，排除一般技术故障。
