一、产品概述

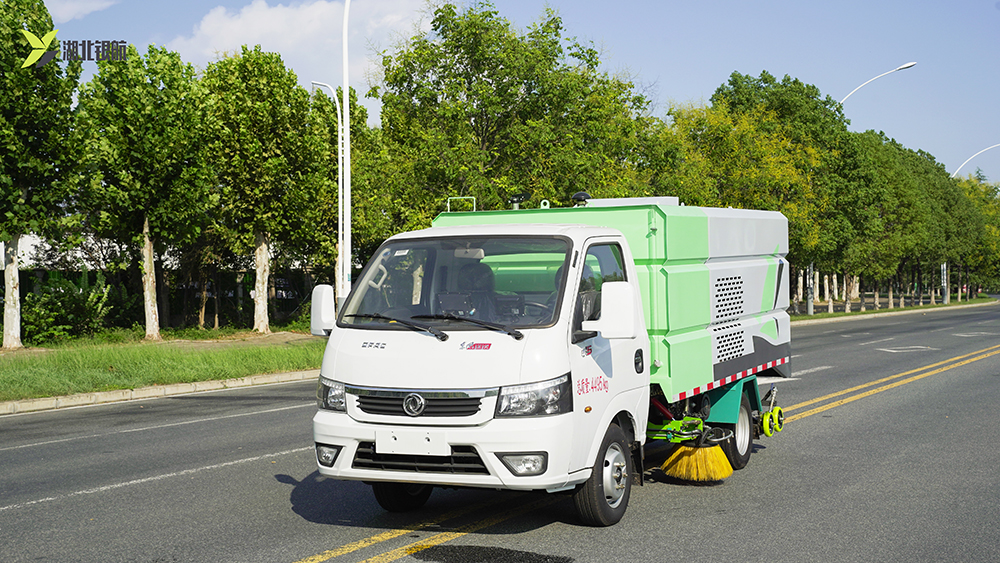

东风途逸洗扫车是道路清扫车系列中的一款路面清扫保洁车辆，具有路面清洗、路面清扫路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。该车既可单独作为扫路车进行路面清扫抽吸作业；又可作为高压冲洗车进行路面冲洗抽吸作业；还可将路面清扫抽吸与高压冲水组合作为洗扫车使用，实现清扫、高压冲洗、抽吸的多种组合选择使用，以满足不同用户的多种需求，该车可广泛适用于：市政城区主干道路及高架桥路面的日常保洁，冲洗、清扫作业。

它通过“吸扫结合、高压冲洗”的原理，一次作业即可完成对路面的清洁和保洁工作，是城市主干道、广场、机场、港口等场所现代化清洁的理想设备。

三、车型配置（底盘配置+上装配置）

整车配置
车辆名称		AYH5045TXSEQ6型洗扫车
整车型号		AYH5045TXSEQ6
底盘型号		EQ1045SJ16DC
总 质 量(kg)		4495
整备质量(kg)		3820
额定载质量(kg)		745
轴    距(mm)		2800
清水箱容积(m³)		1.5
垃圾箱容积(m³)		1.8
箱体材质		不锈钢
外形尺寸(mm)		5620*1750*2300
轮胎型号		185R15LT 8PR
轴    荷(mm)		1650/2845
前悬/后悬(mm)		1190/1630
前轮距/后轮距(mm)		1369/1242
接近角/离去角(mm)		1242
**车速(km/h)		80
驾驶室准驾人数(人)		2
底盘配置
发动机	发动机型号	Q23-95E60
	发动机生产企业	东风汽车股份有限公司
	发动机功率(kw)	70
	发动机排量(L)	2300
	发动机马力(ps)	95
变速箱		5档变速箱
轮胎数(个)		6+1备胎
前后桥(mm)		1.5/3
板簧		3/5
轴数(个)		2
燃油种类		柴油
上装配置
清扫作业	清扫宽度（扫刷位置）(mm)	2460
	洗扫宽度（侧喷杆位置）(mm)	2160
	清扫速度(km/h)	5-10
	清扫效率(%)	90
	清扫能力(㎡/h)	7175
吸盘	吸盘波纹管直径(mm)	140
	吸盘工作时离地间隙(mm)	5-8
	吸盘材质	碳钢
	吸盘形式	真空吸盘
高压水泵	型号	PDG7215-N24
	压力(Mpa)	150
	流量(L/min)	72/19.02
液压系统	主要部件	齿轮泵、摆线马达、油缸、5联液压阀组
	压力(Mpa)	10
	容积(L)	40
风机	品牌	晨风
	型式	标配皮带盘：SPA-125-4
	型号	5.0
	传动方式	皮带
	转速(r/min)	2900
	功率(kw)	10.2
整车电控	厂家	百兆富
	主要原件	电控屏、电控插头、电控线路
	工作电压(V)	12V（上装电压）
副发动机	型号	RB8415
	品牌	云内
	功率(kw)	42KW
	马力(ps)	57
	排量(L)	1600
其他(加装)		/

四、注意事项

1.只有熟悉本洗扫车的操作保养要求，并受过专门训练的人员才允许驾驶本车。

2.驾驶员和维护员应严格执行说明书规定操作注意事项和保养要求。

3.作业时应避免无关人员靠近车辆，特别是车辆后部。

4.车辆在行驶作业过程中，注意避让砖头等大块垃圾。

5.车辆在排泄污水时，请先打开后门排污阀，待排污阀不再排水后再打开后门进行垃圾倾倒。

6.车辆在排污时请在专用的排污点进行排污，箱体后门5米内不得站人。垃圾箱在没有落下且锁止前，不得进入正常行驶。

7.作业前，认真检查车辆的状态符合作业要求开始作业。

8.作业完毕车辆熄火,关闭电源总开关,检查车辆各连接点是否正常。

9.定期清洗车辆内部；按时做保养；及时处理故障，不带“病”作业。

10.垃圾箱门未打开时不可倾翻垃圾箱；垃圾箱翻起后严禁移动车辆；吸嘴未收起时，严禁倒车作业。

11.当上装液压系统出现故障大箱不能正常举升时，可操作手动液压泵使大箱举升到适合检修的角度，需要翻起垃圾箱进行保养或检修时，应用支撑杆可靠地支撑，严禁无保护支撑在垃圾箱下工作。

12.当车辆提示报**时，应立即停止作业并处理故障，待故障彻底消除后方可继续作业；专业的维修项目应交给生产厂家或厂家认可的修理点进行维修；车辆发生事故时，应打开尾部箭头灯（双闪），按照**事故处理程序等待处理或救援。

13.错误操作可能造成车辆功能不正常；作业效果差；车辆结构或配件的损坏；操作人员或周边人群的人身财产安全。同时因错误操作或人为造成的损坏也不在免费保修范围内。

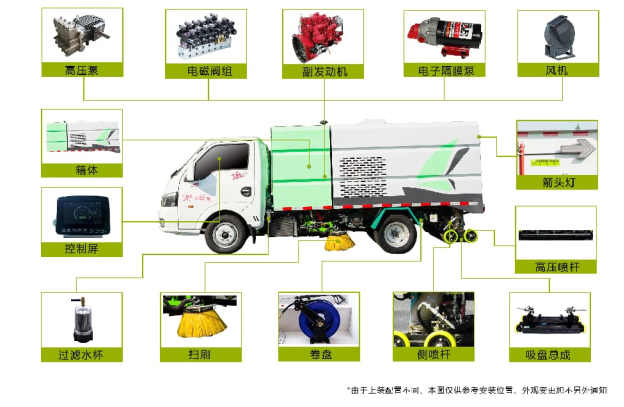

五、产品分解图

六、细节配置

序号	图片	名称	配置
1		箱体上装	垃圾箱为优质不锈钢垃圾箱，水箱为碳钢板加防腐（特殊情况可选装不锈钢），3mm边板，4mm底板，用于储存清水与收集污水，底板整体折边无缝焊接，杜绝了泄漏风险。简洁美观、抗变形性能强、结构可靠性好，同时有效增加实际装填容积，超过同类产品，不易变形、耐磨损、耐腐蚀性强。
2		高压作业装置	左右喷杆安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到**清洗效果，可方便清洗路缘和石立面。
3		吸盘吸嘴	吸嘴内设有喷水杆，高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能**限度减少高压水气流冲起污物产生的二次污染。
4		高压清洗	整车配备 15 米自动缠绕卷盘和高压长**一把、便于用户驻车清洗车辆、保持车辆清洁、避免灰尘的积落引起油路、气路堵塞、影响车辆使用寿命。
5		污水箱自洁	为避免垃圾箱倾灰过程中,垃圾箱内固态垃圾残渣吸附在箱体内,长时间会造成箱体腐蚀,影响产品使用寿命.箱内加装自洁喷头,产生的高压水流可将垃圾残渣全部冲出箱外。
6		影像系统	洗扫车车体右方和后方装有监视探头，实时监控作业情况并显示在驾驶室内显示屏上，**限度的保证清吸效果。
7		**开关	集成叠加设计，PLC驾驶室电液集中**，方便操作。
8		电磁阀	电磁阀组是车辆液压系统的核心部件，**整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀**盒罩，有效避免灰尘及垃圾物进入盒内。
9		电磁隔膜泵	**扫刷上方的喷水支架，有效对扫盘扫刷产生的二次扬尘 进行抑尘。
10		应急系统	可通过手动应急液压泵来**全车液压系统。
11		风机	副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面垃圾被吸入箱体内部存放，从而实现路面清洁作业。风机采用大功率耐磨离心式免维护风机，无噪音，效率高风量大，使用寿命长。

七、产品特点

1.垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强美

观。垃圾箱采用不锈钢制作，永不锈蚀。

2.工作装置采用“中置两盘扫+后置宽吸嘴+内置高压主喷杆+左

右高压侧喷杆”布置形式。

3.中置两盘+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆结

构，实现路面的洗扫及吸尘。

4.左右侧喷杆 V 形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水

布置，有效的将清洗后的污水和垃圾全部归拢赶**吸嘴处，并吸收于

污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收

效果佳。

5.清水箱和垃圾箱分体布置，有效空间利用**化，一次连续作

业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，

随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大

流量高压喷嘴，可快速冲洗垃圾箱。

6.左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减

少左右高压侧喷杆损坏，作业时整车安全性也提高。

7.中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。

8.采用 CAN/PLC 编程、智能化**系统,电、液、气集中**,

驾驶员可在驾驶室内完成各种动作的操作。

同类产品相比较具备的优势

1.该产品还配备电磁隔膜泵，分别向左扫盘、右扫盘提供低压水，用于扫盘作业时降尘，电磁泵由电控系统自动**，无需人工操作。

此外，该产品还系统设置了多种作业模式，用户可根据作业需要，一

键起动或停止作业，方便节能,大大减少了误操作的可能性。驾驶室

操作平台采用人体工程学设计，所有作业操作旋钮和作业监控仪表均

集合在位于驾驶员右侧的操作盒上，简单直观、操作便捷, 在市场上

具有强有劲的竞争力，产品性能达到国际**水平。

2.专人试车。模拟各种复杂工作环境，所有洗扫车在发车前实物

测试。

3.售后保障。非客户人为损坏，任何故障无条件售后，客户零费

用解决。

七、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

生产设备

Production Equipment

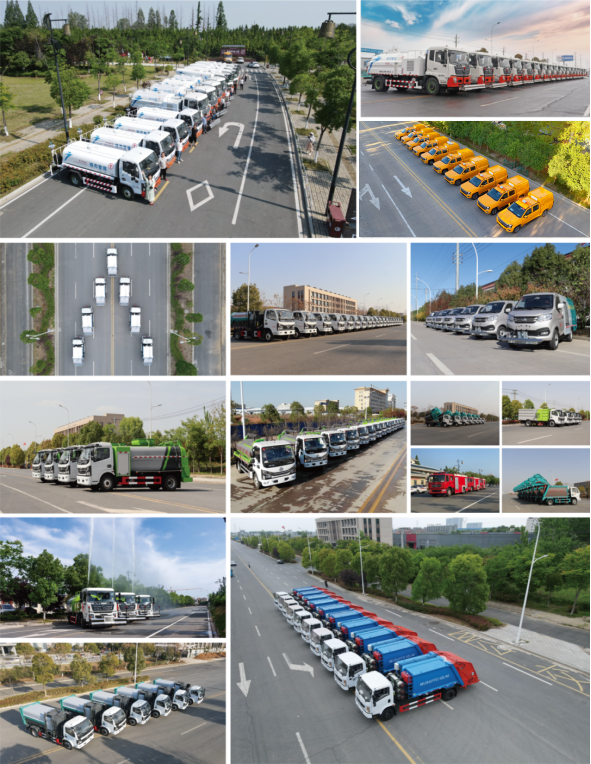

案例展示

Case Display

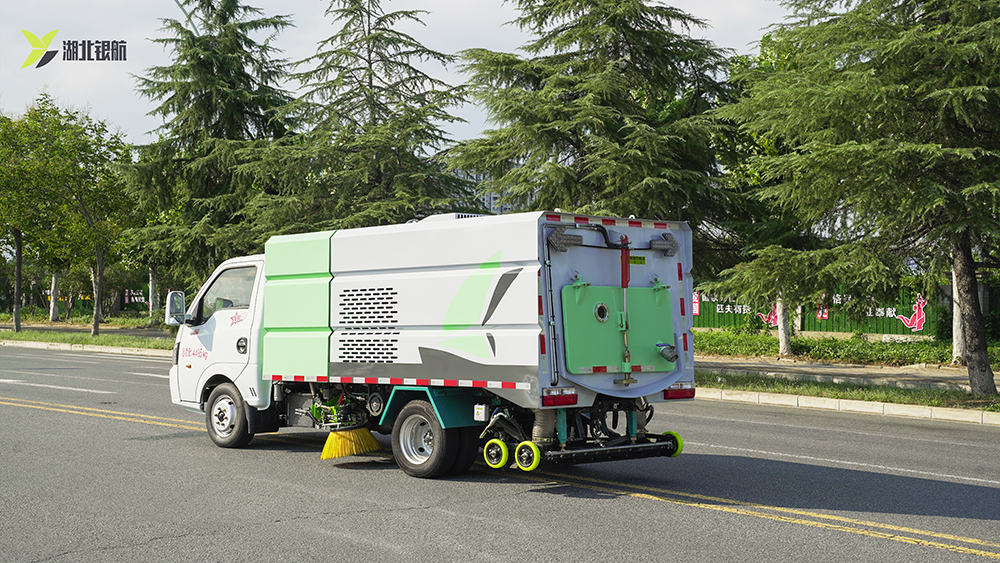

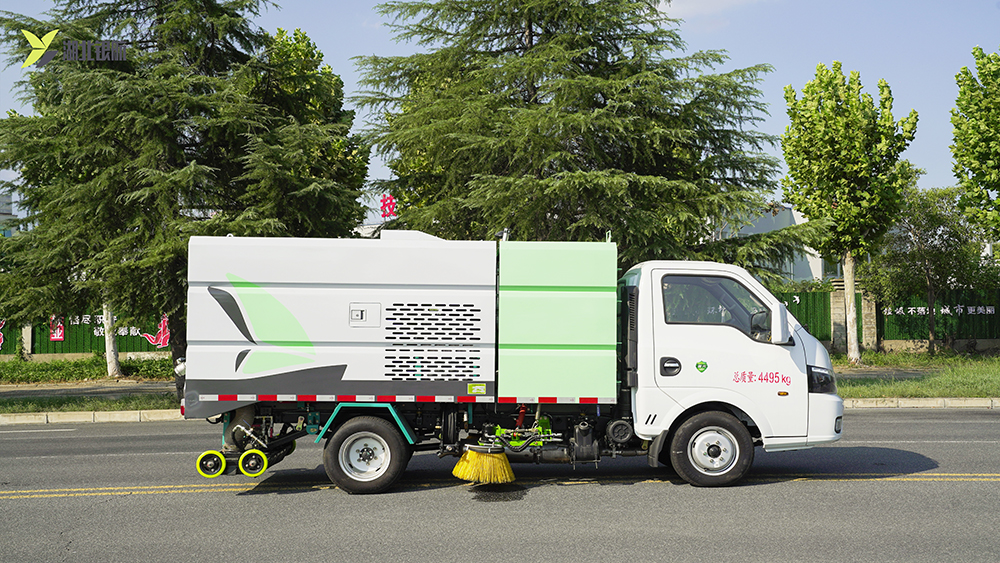

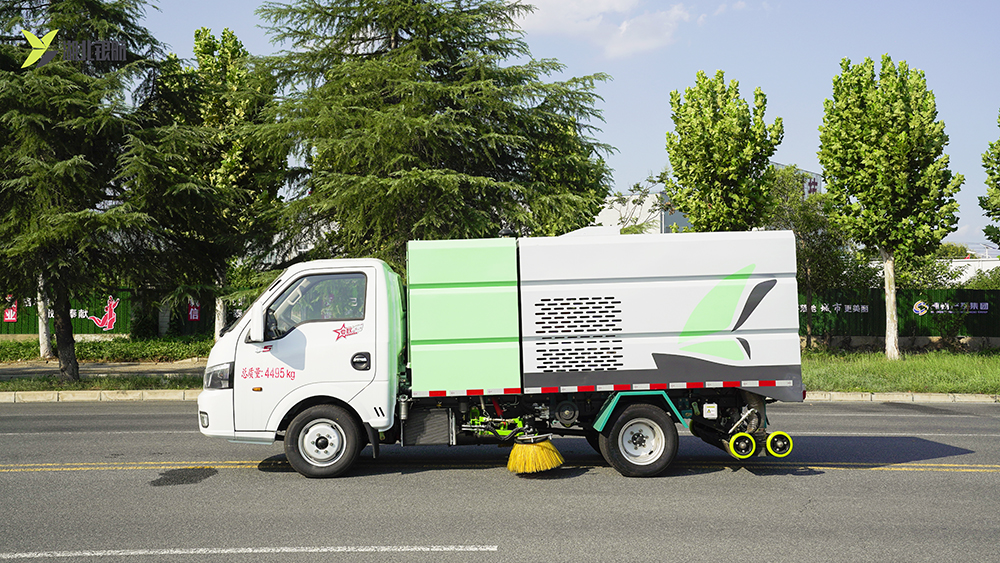

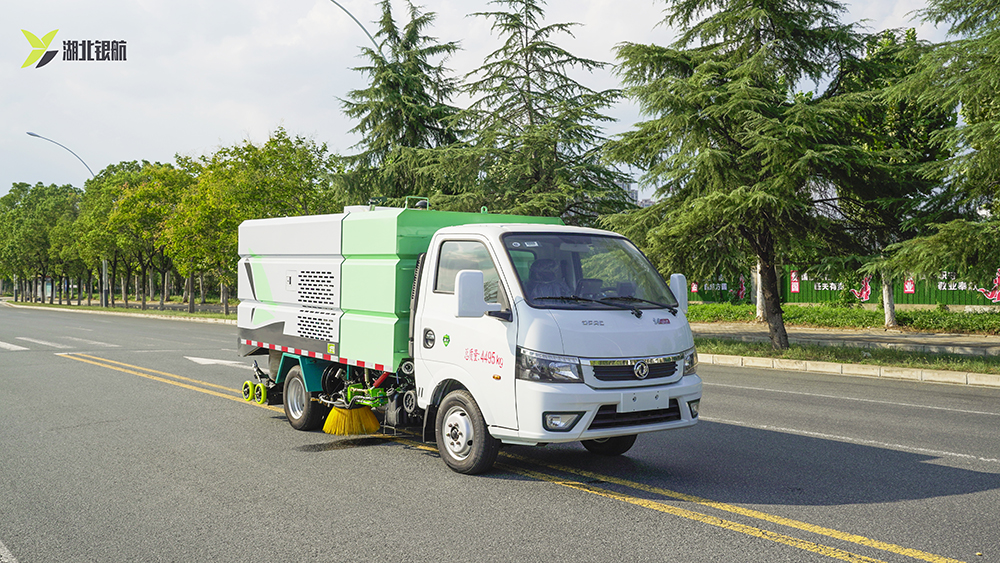

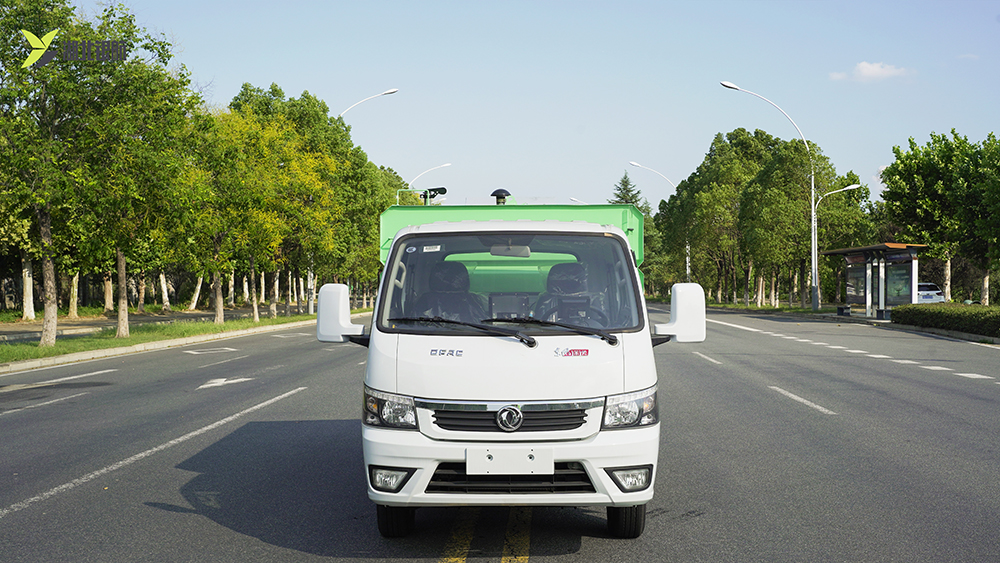

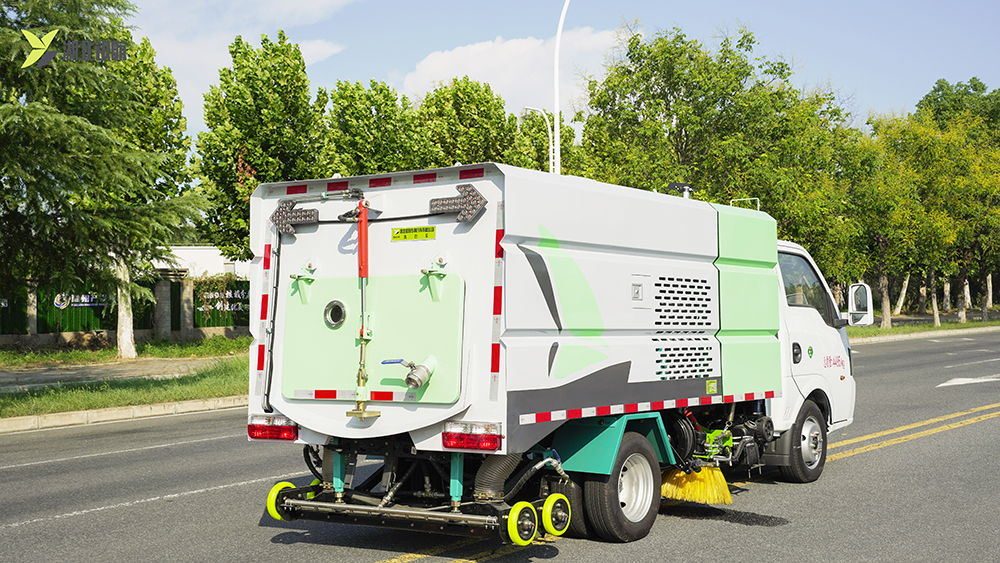

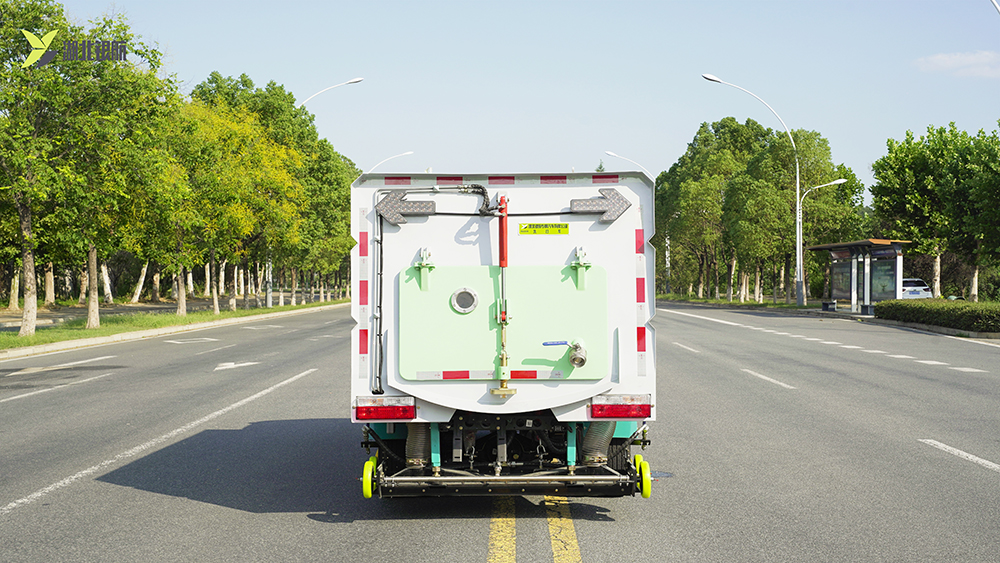

多方位图
