详细参数

一、产品概述

洗扫车是道路清扫车系列中的一款路面清扫保洁车辆，具有路面清洗、路面清扫路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。该车既可单独作为扫路车进行路面清扫抽吸作业；又可作为高压冲洗车进行路面冲洗抽吸作业；还可将路面清扫抽吸与高压冲水组合作为洗扫车使用，实现清扫、高压冲洗、抽吸的多种组合选择使用，以满足不同用户的多种需求，该车可广泛适用于：市政城区主干道路及高架桥路面的日常保洁，冲洗、清扫作业。

采用东风天锦DFH1180EX8型二类汽车底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。

清水箱充分利用了车载空间，容积大，。垃圾箱采用单层不锈钢结构，倾翻卸料，带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。

天锦洗扫车利用高压水流及倾斜扫刷将垃圾扫**吸盘前面，在风机产生的负压作业下，风流在闭合的回路中将垃圾吸入垃圾箱储存，整个作业过程均是物理原理，不会产生化学废料或垃圾外泄对环境的二次污染，同时，后喷雾的降尘有效的降低了空气中的粉尘浓度，解决粉尘污染问题。洗扫洁净度高，该车型功能齐全能解决不同路面环境的作业，一次作业洗扫效率达98%以上，**冲洗功能、洗扫功能、路沿清洗功能、后喷雾功能、低压冲洗功能以及采用的中置吸盘+左右喷杆清洗方式，可对页面、勾缝、弯道处、路沿上等处的灰尘、垃圾均能有效的处理干净，确保环境整洁。

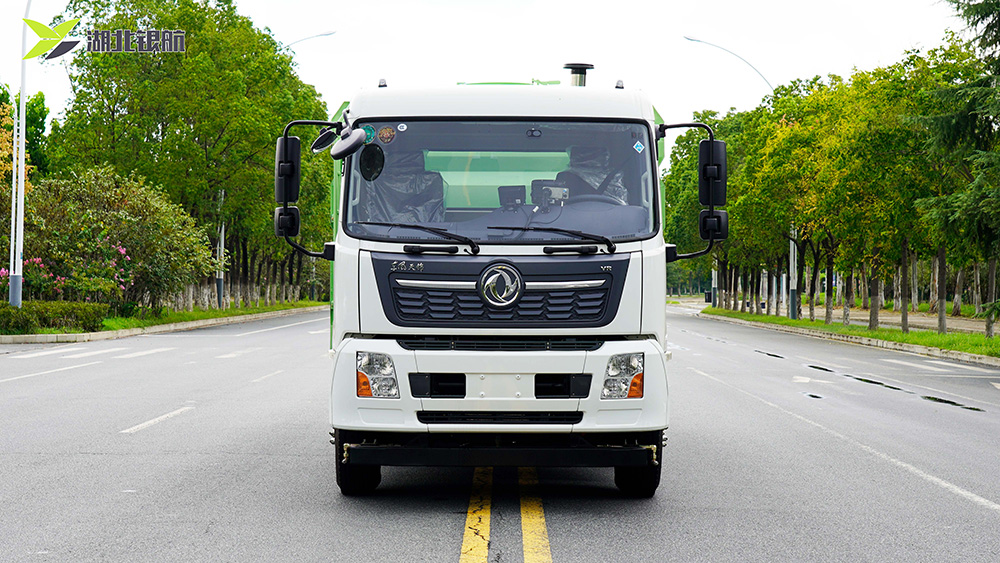

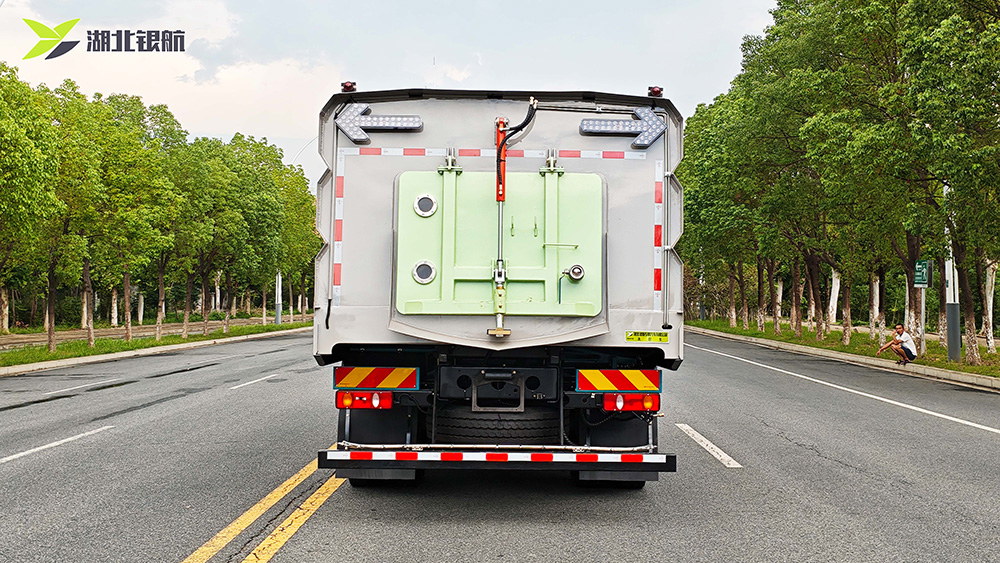

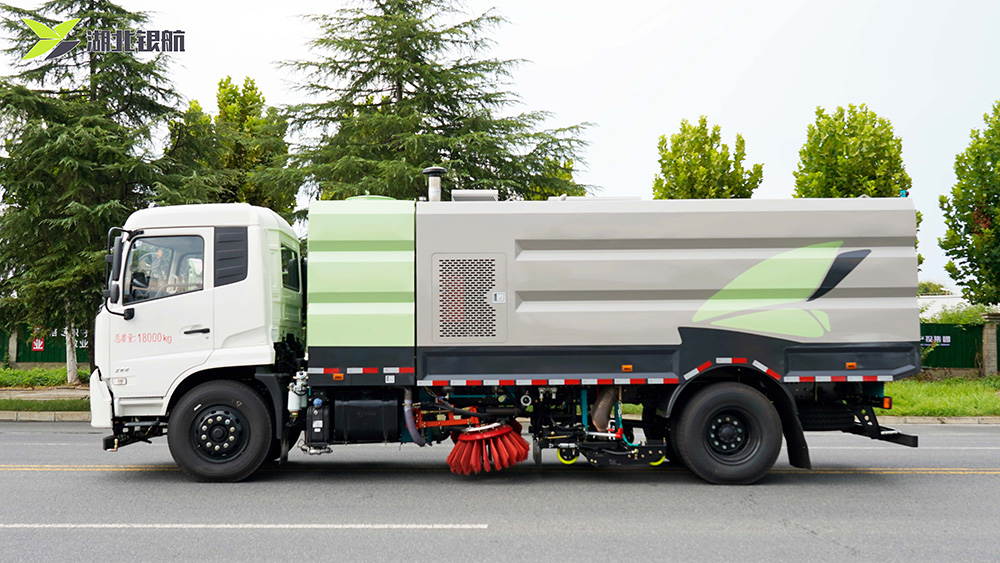

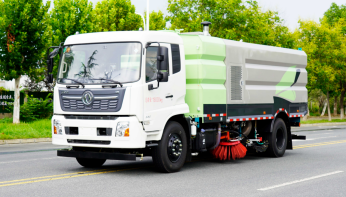

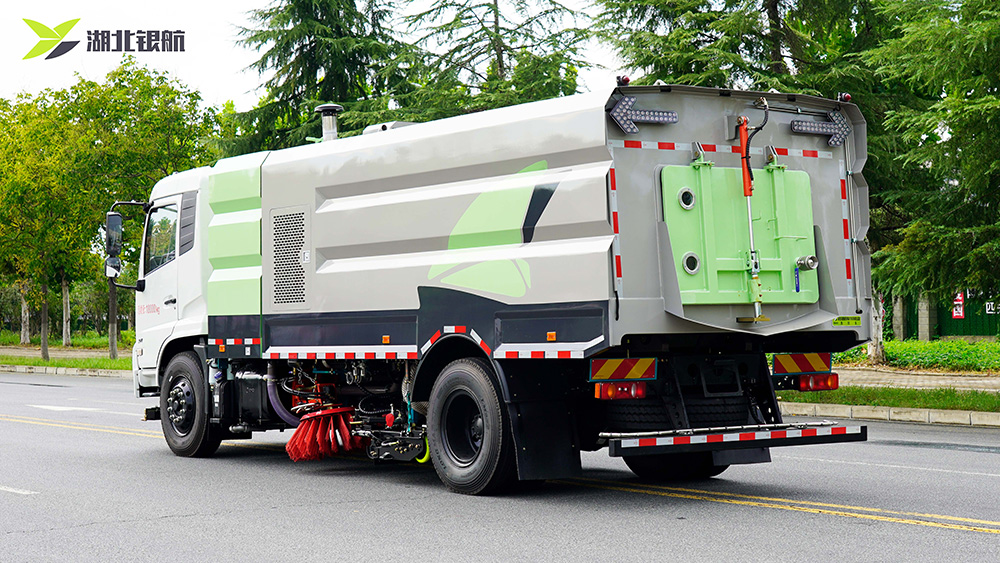

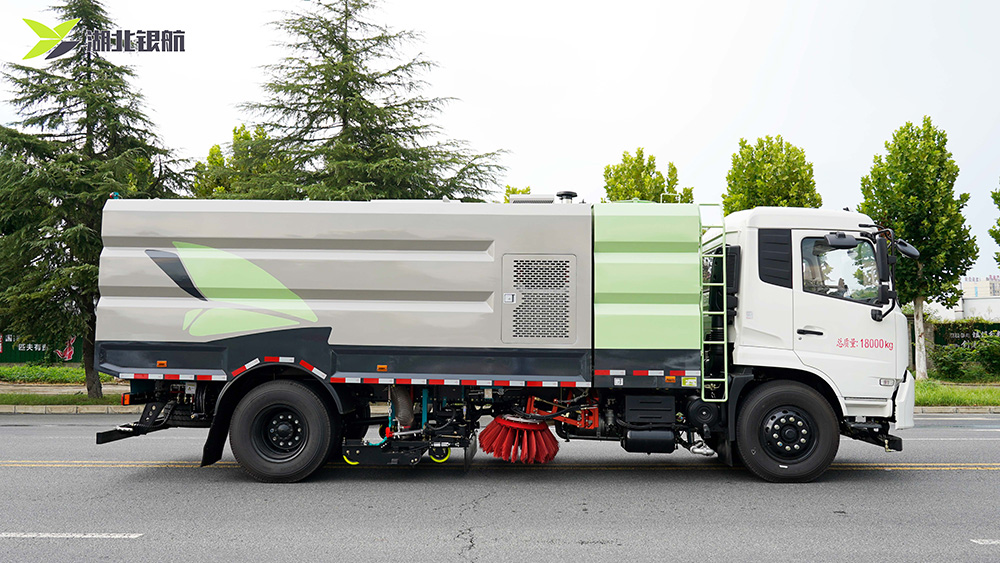

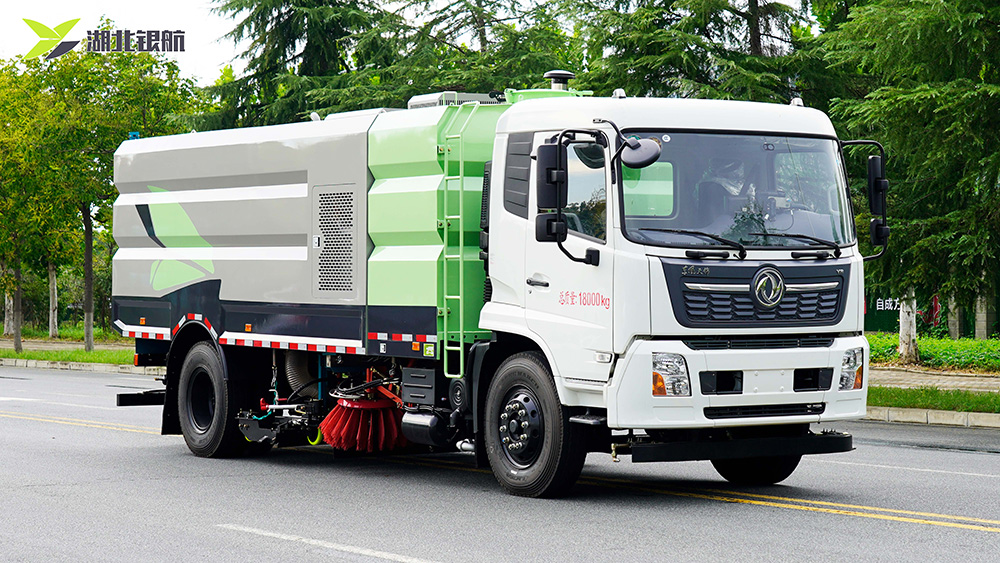

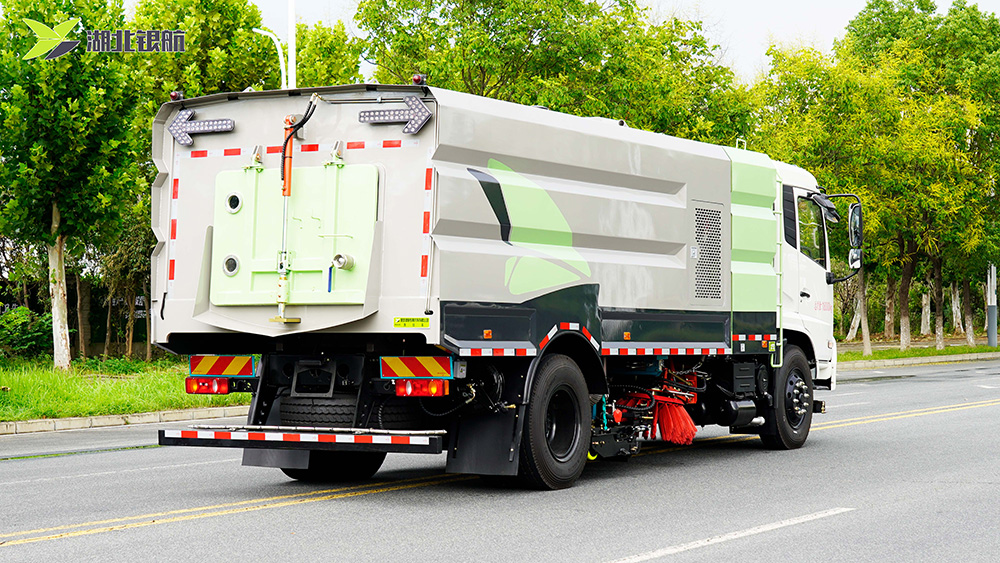

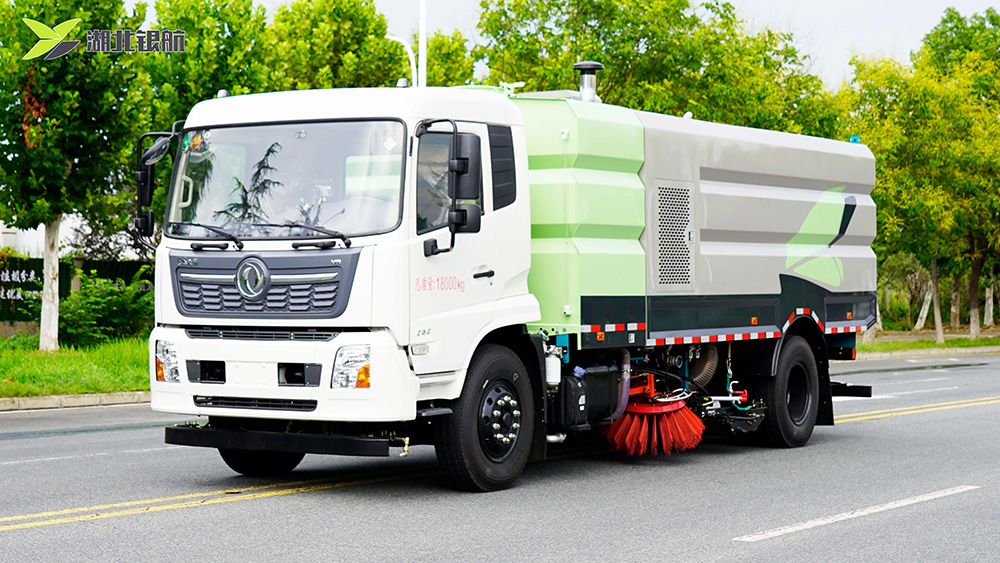

二、产品展示

三、车型配置

整车配置
车辆名称		AYH5180TXSDFH6型洗扫车
整车型号		AYH5180TXSDFH6
底盘型号		DFH1180EX8
总 质 量(kg)		18000
整备质量(kg)		12465,11805,11305
额定载质量(kg)		5405,5340,6065,6000,6565,6500
轴    距(mm)		5300,5100,5000,4700
清水箱容积(m³)		9
垃圾箱容积(m³)		7
箱体材质		优质碳钢和双层内胆不锈钢
外形尺寸(mm)		8850,8650,8550,8250*2550,2530,2500*3300,3200,3100
轮胎型号		10.00R20 18PR；275/80R22.5 18PR
轴    荷(mm)		6T/10T
前悬/后悬(mm)		1400/2150,1430/2120,1455/2095
前轮距/后轮距(mm)		1920,1950,1914,1934/1820,1860,1800,1840
接近角/离去角(mm)		17/12
**车速(km/h)		89
驾驶室准驾人数(人)		2,3
底盘配置
发动机	发动机型号	B6.2NS6B230
	发动机生产企业	东风康明斯发动机有限公司
	发动机功率(kw)	169
	发动机排量(L)	6.2
	发动机马力(ps)	230
变速箱		法士特8档
轮胎数(个)		6
板簧		7/9+6,8/10+8,8/9+6,11/10+8,3/10+8,2/3+2,3/4+3,2/10+8
轴数(个)		2
燃油种类		柴油
上装配置
清扫作业	清扫宽度（扫刷位置）(mm)	3.3 m
	洗扫宽度(侧喷杆位置)(mm)	3.5
	清扫速度(km/h)	5-20
	清扫效率(%)	96%
	清扫能力(㎡/h)	70000
吸盘	吸盘波纹管直径(mm)	180
	吸盘工作时离地间隙(mm)	5-10
	吸盘材质	不锈钢
	吸盘形式	中置
高压水泵	型号	GF-36
	压力(Mpa)	14
	流量(L/min)	140
低压水泵	型号	60/90
	扬程(m)	90
	流量(L/min)	60
液压系统	主要部件	液压泵、液压马达、液压油缸、液压阀组、手动泵、液压油箱、金属液压管、液压软管
	压力(Mpa)	10-12
	容积(L)	70
风机	品牌	晨风
	型式	离心风机
	型号	8.0#
	传动方式	带传动
	转速(r/min)	290
	功率(kw)	72
整车电控	厂家	百兆富
	主要原件	**单元、现场传感器、液压阀块单元、气控箱、副发动机电气元件及喷淋水路电气装置
	工作电压(V)	24
副发动机	型号	康明斯170
	品牌	东风
	功率(kw)/马力(ps)/排量(L)	125/170/5.9
其他(加装)		/

四、注意事项

1.根据现行**相关政策,本产品的使用期限为30年(若使用期间**政策发生变化,则以当时**政策为准),使用期限满后,可向当地车管所申请报废,使用期间必须按照车管所要求按时参加车辆年检。

2.发动机经气控离合器和皮带带动作业装置运转，副发动机通过电控油门操纵**机构来调节发动机的工作转速。并通过安装于发动机上的油门限位螺钉来限定副发动机的**转速。副发动机怠速为 750～790r/min，副发动机**转速为 2400r/min。副发动机**转速与**转速在出厂时已调节好，切勿随意进行调节，以免增加油耗，影响副发动机与风机的正常运行。

3.副发动机与底盘发动机共用燃油箱，在供油系统中设置有燃油过滤器，请在做发动机保养时，同步检查或更换滤材。

4.作业前，认真检查车辆的状态符合作业要求；启动底盘发动机，检查并确认气压达到安全行驶要求；启动副发动机，待发动机转速稳定后，选择“洗扫模式”或“清扫模式”。作业时应避免无关人员靠近车辆，特别是车辆后部。作业完毕后车辆熄火，关闭电源总开关，检查车辆各连接点是否正常。

5.加注正确型号的尿素和燃油；定期清洗车辆内部；按时做保养；及时处理故障，不带“病”作业。

6.当上装液压系统出现故障大箱不能正常举升时，可操作手动液压泵使大箱举升到适合检修的角度，并支起安全撑杆，留出安全作业空间后进行检修。

7.当车辆提示报**时，应立即停止作业并处理故障，待故障彻底消除后方可继续作业；专业的维修项目应交给生产厂家或厂家认可的修理点进行维修；车辆发生**事故时，应打开尾部箭头灯（双闪），按照**事故处理程序等待处理或救援。

8.错误操作可能造成车辆功能不正常；车辆作业效果差；车辆结构或配件的损坏；操作人员或周边人群的人身财产安全。

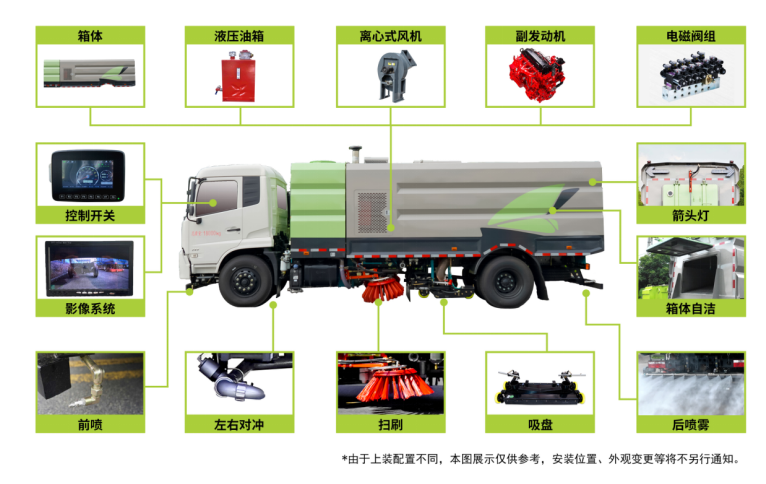

五、产品分解图

六、细节配置

图片	名称	功能介绍
	底盘配置	采用东风天锦DFH1180EX8型二类汽车底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。
	高压前喷	高压水泵带动、可配合洗扫作业、前期可对路面**污垢进行冲洗清理、并避免洗扫作业时扬尘。又可在较干净的路面配合低压冲洗作业、进行路面降燥处理。
	左右对冲	对环境较干净的路面、可启动低压冲洗功能、由底盘取力器驱动洒水泵、实现洒水车低压冲洗功能。
	路沿石立面刷洗	在洗扫作业过程中、对高于路面的人行道和立面墙体、可打开左、右喷杆上的路沿清洗弯管上的球阀、高压水经喷水管喷水、形成的高压水幕可完成路沿和路沿石立面洗刷。
	后喷雾	为避免车辆在作业过程中扬起的灰尘造成二次污染、可打开后喷雾开关、高压水流经喷嘴以雾状喷出、洒落地面、可有效降低空气中的浮尘、达到净化空气的目的。
	卷盘冲洗	整车配备 15 米自动缠绕卷盘和高压长**一把、便于用户驻车清洗车辆、保持车辆清洁、避免灰尘的积落引起油路、气路堵塞、影响车辆使用寿命。
	箱体自洁	为避免垃圾箱倾灰过程中,垃圾箱内固态垃圾残渣吸附在箱体内,长时间会造成箱体腐蚀,影响产品使用寿命.箱内加装自洁喷头,产生的高压水流可将垃圾残渣全部冲出箱外。
	中置吸盘	采用吸滚扫一体式吸盘，吸盘内部带喷水降尘，比传统纯吸式吸盘效果更佳。
	扫  盘	中置两扫盘，单边一只，打开时呈V字形，可将垃圾聚拢**吸盘处。

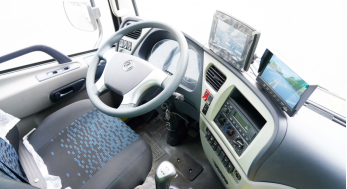

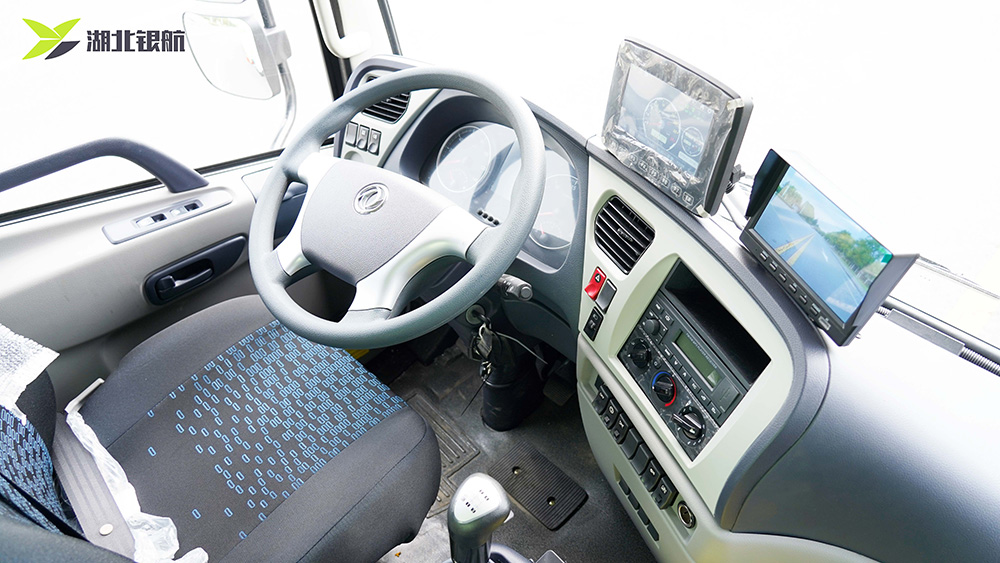

	驾驶室 集中**	可在驾驶室**车辆所有动作。
	上装箱体	不锈钢垃圾箱，水箱为碳钢板，3mm 边板，4mm 底板，用于储存清水与收 集污水，底板整体折边无缝焊接，杜绝了泄漏风险。抗变形性能强、结构可靠性好，同时有效增加实际装填容积，不易变形、耐磨损、耐腐蚀性强。
	副发动机	采用康明斯140马力副发动机和风机是清扫车的两大核心部 件、副发动机为风机运转提供动力、使得路面 垃圾被吸入箱体内部存放，从而实现路面清洁作用。
	离心式 风机	离心式风机：风机采用大功率耐磨 离心式免维护风机，无噪音效率高 风量大，使用寿命长。
	自动 离合器	减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
	电磁阀	电磁阀组是车辆液压系统的核心部件，**整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀**盒罩，有效避免灰尘及垃圾物进入盒内。
	**面板	集成叠加设计，驾驶室旋钮式集中**，方便操作。
	电子 隔膜泵	**尾部喷水杆，喷水抑尘。
	应急系统	可通过手动应急液压泵来**全车液压系统。

七、产品特点

① 上装箱体

垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强美观。垃圾箱采用不锈钢制作不锈蚀。

② 结构布局

工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”结构形式，实现路面的洗扫及吸尘。

③ 清洗装置型式

左右侧喷杆 V 形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾 全部归拢赶**吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。

④ 有效空间利用**化

清水箱和垃圾箱分体布置，有效空间利用**化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大流量高压喷嘴，可快速冲洗垃圾箱。

⑤ 高压侧喷杆

左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏，作业时整车安全性也提高。

⑥ 吸 盘

中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。

⑦ 配备电子隔膜泵

该产品搭载电子隔膜泵，分别向左、右扫盘输送低压水，实现扫盘作业降尘；泵体由电控系统自动**，无需人工操作。

⑧ 驾驶室集中**

采用 PLC 编程、智能化**系统,电、液、气集中**,驾驶员可在驾驶室内完成各种动作的操作。系统设置多种作业模式，支持一键启停，方便节能且减少误操作。驾驶室操作平台采用人体工程学设计，所有作业旋钮与监控仪表集成在驾驶员右侧操作盒上，布局简单直观、操作便捷。产品性能达到国际**水平，在市场上具备较强竞争力。

⑨ 专人试车

模拟各种复杂工作环境，所有洗扫车在发车前实物测试。

⑩ 适用场景：

广泛适用于：城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙等路面、路沿的清洁工作及工地、厂区等干道的清洗、清扫工作。

八、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    设备后，我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    完成后，技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

生产设备

Production Equipment

案例展示

Case Display

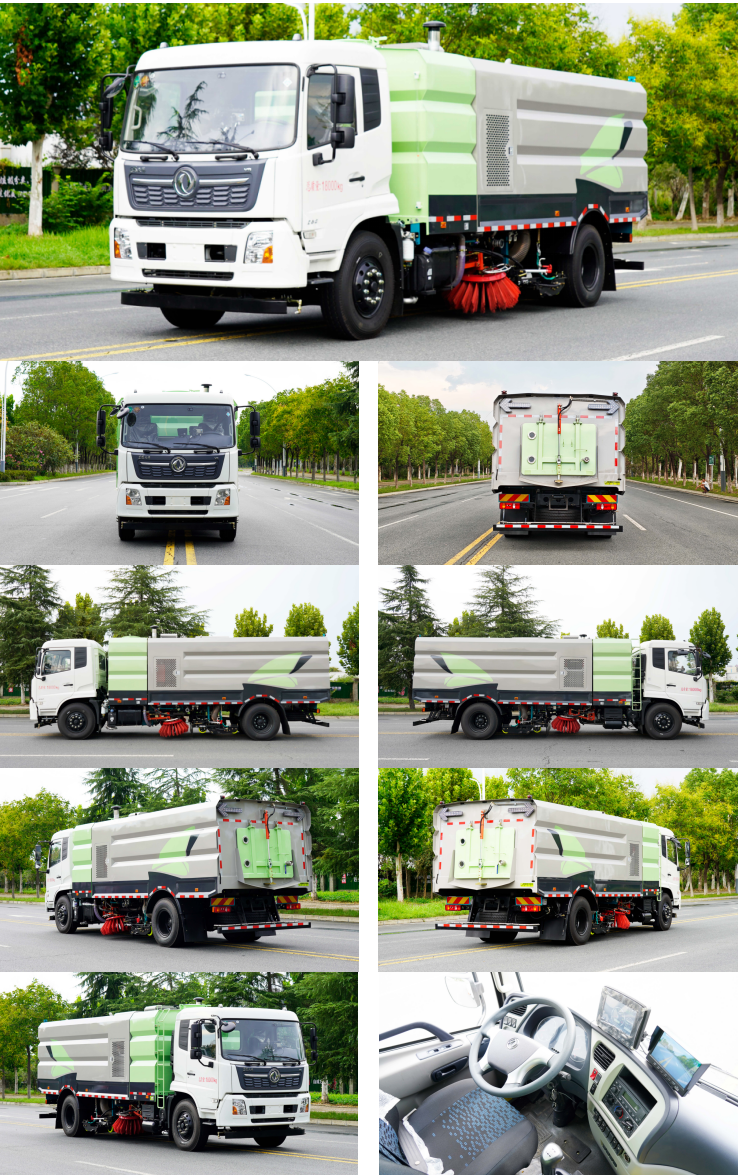

多方位图
