一、产品概述

洗扫车是道路清扫车系列中的一款路面清扫保洁车辆，具有路面清洗、路面清扫路沿和路沿石立面洗刷、低压冲洗、喷雾除尘等多功能,该车既可单独作为扫路车进行路面清扫抽吸作业；又可作为高压冲洗车进行路面冲洗抽吸作业，还可将路面清扫抽吸与高压冲水组合作为洗扫车使用，实现清扫、高压冲洗、抽吸的多种组合选择使用，以满足不同用户的多种需求，该车可广泛适用于：市政城区主干道路及高架桥路面的日常保洁，冲洗、清扫作业。

“洗扫结合”模式一次通过即可完成清扫、冲洗和垃圾收集，作业效率高，比传统扫路车更节水，高压冲洗与真空吸扫相结合，能有效清除路面上的顽固污渍、沙土、粉尘，实现“路见本色”的清洗效果，采用东风经典底盘，动力充足，皮实耐用。

维修保养方便且成本低，功能灵活，通常具备多种作业模式（如全洗扫、左洗扫、右洗扫、纯扫、纯吸等），可根据路况灵活选择，智能化操作，驾驶室内集成智能**系统，操作简便，并可实时监控车辆作业状态。

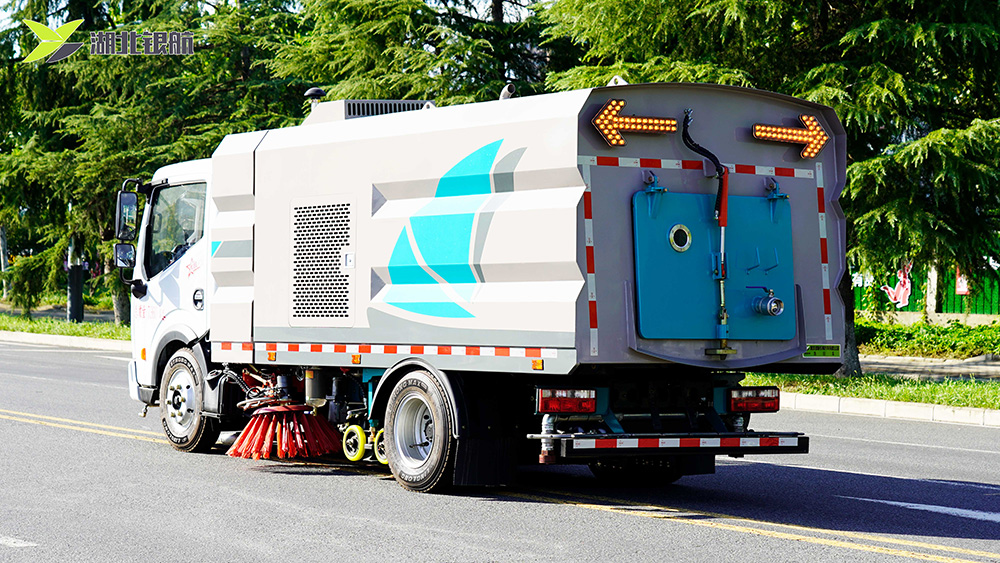

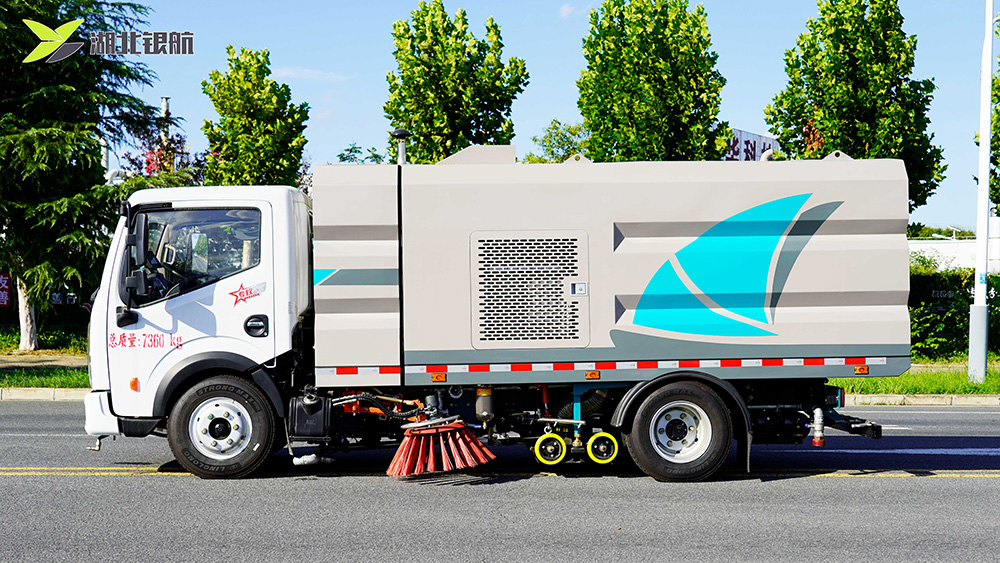

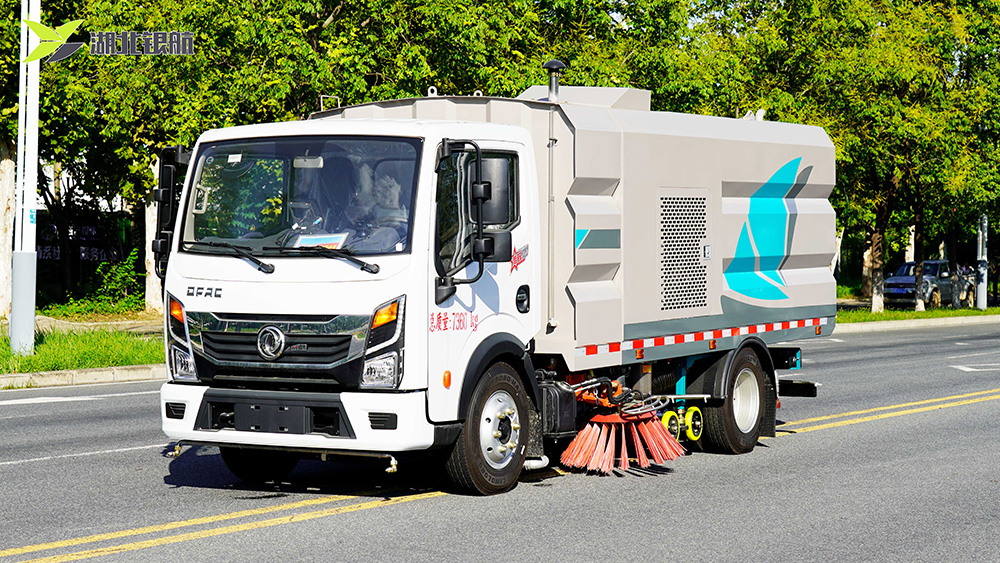

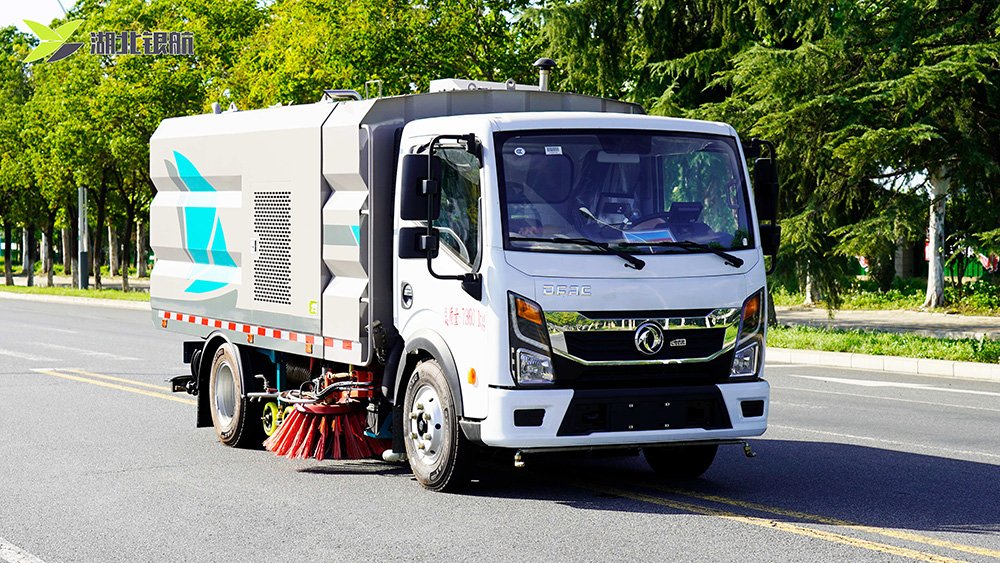

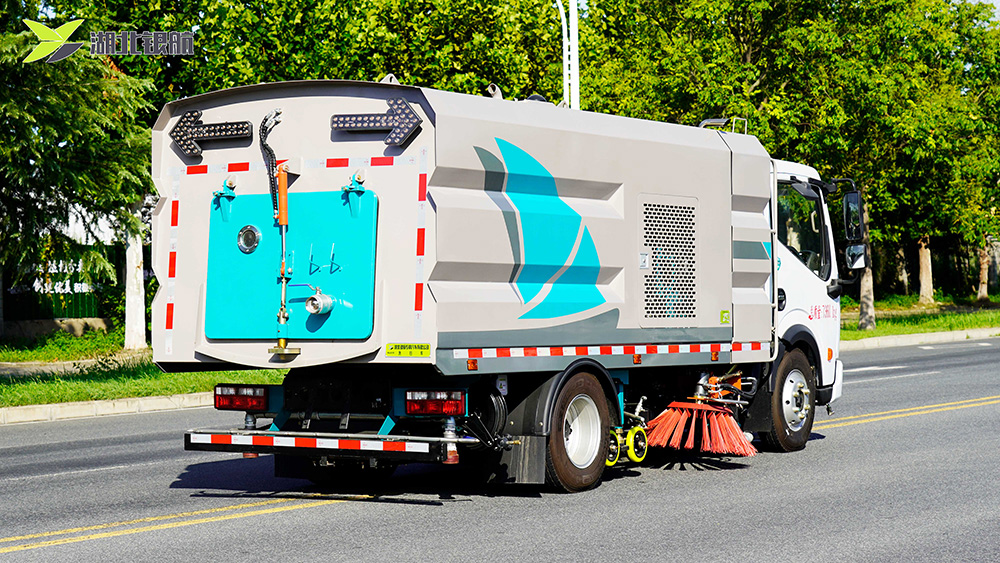

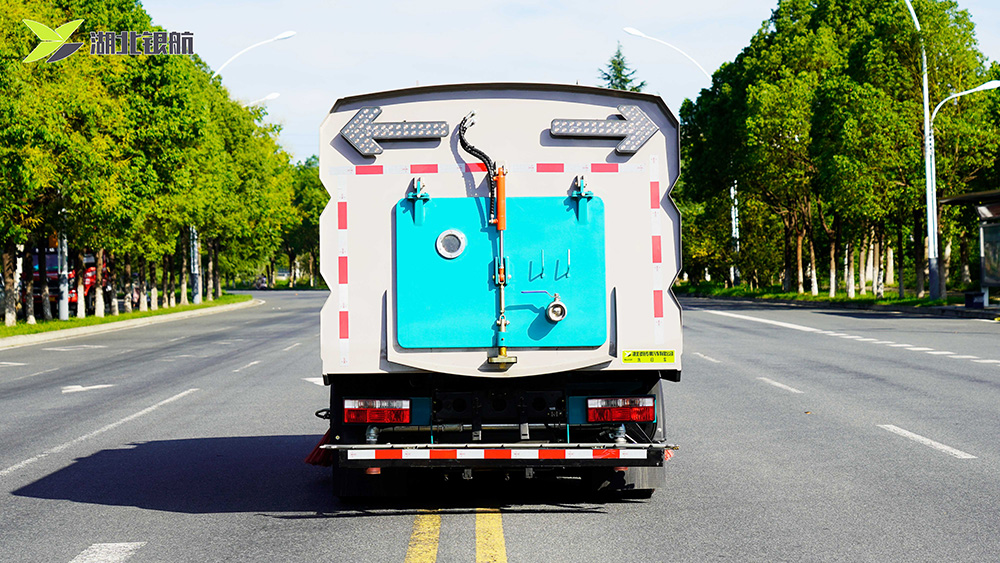

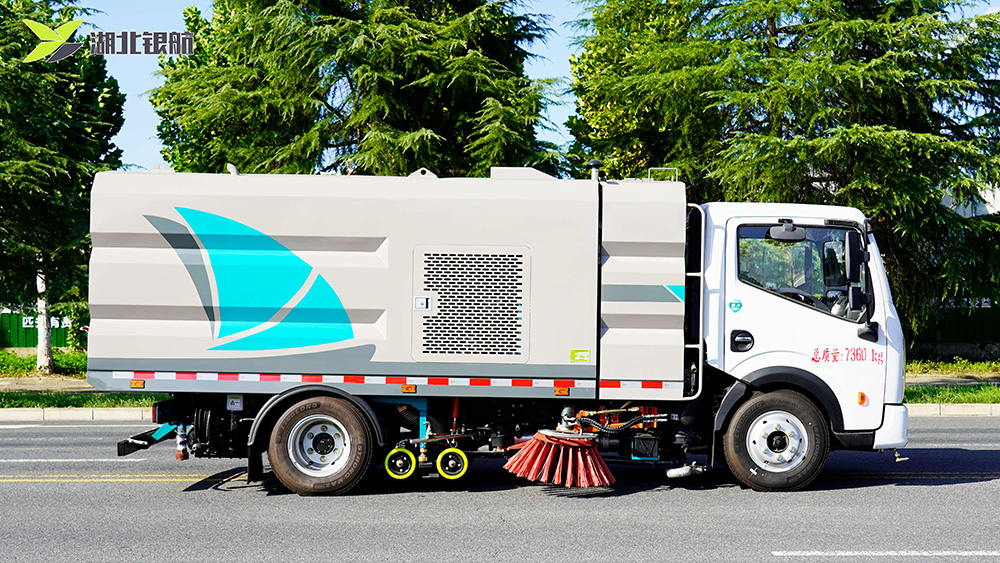

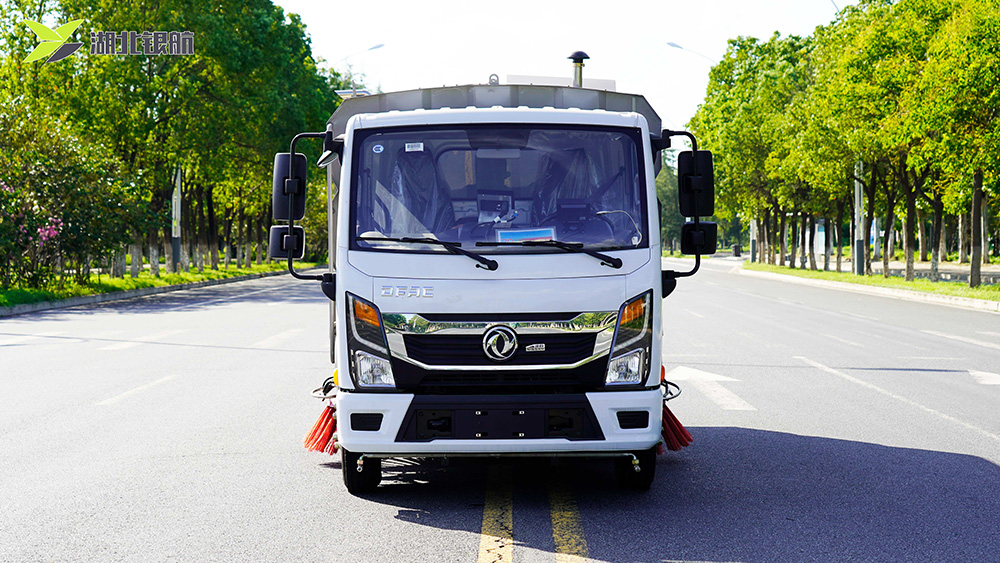

二、产品展示

三、车型配置

整车配置
车辆名称		AYH5075TXSEQ6型洗扫车
整车型号		AYH5075TXSEQ6
底盘型号		EQ1075SJ3CDF
总 质 量(kg)		7360kg
整备质量(kg)		5450,5650,5850
额定载质量(kg)		1780,1715,1580,1515,1380,1315
轴    距(mm)		3308mm
清水箱容积(m³)		2.5
垃圾箱容积(m³)		2.5
箱体材质		碳钢+不锈钢
外形尺寸(mm)		6270,6200*2090,2000*2660,2600
轮胎规格		7.00R16,7.00R16LT,7.00R16LT14PR,7.50R16LT 16PR
轴    荷(mm)		2640/4720
前悬/后悬(mm)		1055/1837,1050/1842,1125/1837
前轮距（mm）		1525,1519,1503,1613,1540,1609(mm)
后轮距(mm)		1498,1516,1586,1670,1650,1800,1546,1564(mm)
接近角/离去角(mm)		26/14,18/14(°)
**车速(km/h)		110,100(km/h)
转弯直径(mm)		14.7
驾驶室准驾人数(人)		2-3人
底盘配置
发动机	发动机型号	Q23D-143E60
	发动机生产企业	安徽全柴动力股份有限公司
	发动机功率(kw)	103
	发动机排量(L)	2300
	发动机马力(ps)	143
变速箱		6档
轮胎数(个)		6+1备胎
前后桥(mm)		1.8/3.5
板簧片数		6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5 ,3/3+2,2/2,3/8+6,7/10+7,8/10+7
轴数(个)		2
燃油种类		柴油
上装配置
清扫作业	清扫宽度（扫刷位置）(mm)	2800
	洗扫宽度（侧喷杆位置）(mm)	2800
	清扫速度(km/h)	5-20
	清扫效率(%)	90-95
	清扫能力(㎡/h)	56000
吸盘	吸盘波纹管直径(mm)	180
	吸盘工作时离地间隙(mm)	5-10
	吸盘材质	碳钢
	吸盘形式	真空
高压水泵	型号	IHG40/GT-40
	压力(Mpa)	10/10
	流量(L/min)	150/145
低压水泵	型号	40/50
	扬程(m)	50
	流量(㎡/h)	40
液压系统	主要部件	液压油箱 液压泵 液压阀 液压油管 液压油缸
	压力(Mpa)	10-14
	容积(L)	50
风机	品牌	晨风牌
	型式	离心式
	型号	5.6C
	传动方式	皮带传动
	转速(r/min)	2200
整车电控	厂家	百兆富
	主要原件	触摸屏 单路屏 气/液阀模块 继电器盒
	工作电压(V)	12V
副发动机	型号	JX493
	品牌	江西五十铃
	功率(kw)	64
	马力(ps)	87

四、注意事项

1.只有熟悉本洗扫车的操作保养要求，并受过专门训练的人员才允许驾驶本车。

2.驾驶员和维护员应严格执行说明书规定操作注意事项和保养要求。

3.作业时应避免无关人员靠近车辆，特别是车辆后部。

4.车辆在行驶作业过程中，注意避让砖头等大块垃圾。

5.车辆在排泄污水时，请先打开后门排污阀，待排污阀不再排水后再打开后门进行垃圾倾倒。

6.车辆在排污时请在专用的排污点进行排污，箱体后门5米内不得站人。垃圾箱在没有落下且锁止前，不得进入正常行驶。

7.作业前，认真检查车辆的状态符合作业要求开始作业。

8.作业完毕车辆熄火,关闭电源总开关,检查车辆各连接点是否正常。

9.定期清洗车辆内部；按时做保养；及时处理故障，不带“病”作业。

10.垃圾箱门未打开时不可倾翻垃圾箱；垃圾箱翻起后严禁移动车辆；吸嘴未收起时，严禁倒车作业。

11.当上装液压系统出现故障大箱不能正常举升时，可操作手动液压泵使大箱举升到适合检修的角度，需要翻起垃圾箱进行保养或检修时，应用支撑杆可靠地支撑，严禁无保护支撑在垃圾箱下工作。

12.当车辆提示报**时，应立即停止作业并处理故障，待故障彻底消除后方可继续作业；专业的维修项目应交给生产厂家或厂家认可的修理点进行维修；车辆发生事故时，应打开尾部箭头灯（双闪），按照**事故处理程序等待处理或救援。

13.错误操作可能造成车辆功能不正常；作业效果差；车辆结构或配件的损坏；操作人员或周边人群的人身财产安全。同时因错误操作或人为造成的损坏也不在免费保修范围内。

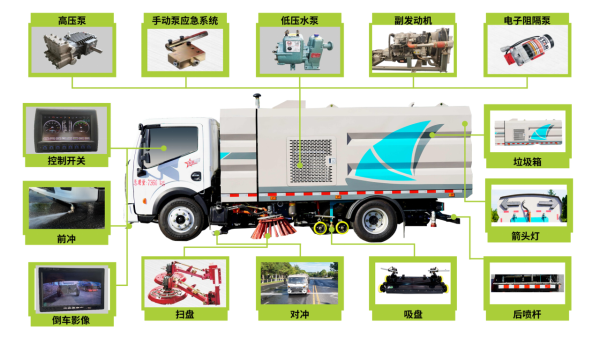

五、产品分解图

六、细节配置

图片	名称	配置
	整体上装	垃圾箱为优质不锈钢垃圾箱，水箱为碳钢板加电泳（特殊情况可选装不锈钢），底板整体折边无缝焊接，杜绝了泄漏风险，同时有效增加实际装填容积，超过同类产品，不易变形、耐磨损、耐腐蚀性强。
	底盘配置	东风T17S驾驶室，宽1730/单排，轴距3308，全柴Q23-143E60，功率/扭矩103/350，变速箱万里扬6TS40，轮胎7.00E16LT  14PR，前后桥1.8/3.5，板簧6/6+5，车架760-192*65*（5+3），原厂空调，气刹，尿素罐/油箱容积16/80，准乘人数2人，后桥速比4.875。
	车前**冲洗装置	高压水泵带动、可配合洗扫作业、前期可对路面**污垢进行冲洗清理、并避免洗扫作业时扬尘。又可在较干净的路面配合低压冲洗作业、进行路面降燥处理。
	低压冲洗	对环境较干净的路面、可启动低压冲洗功能、由底盘取力器驱动洒水泵、实现洒水车低压冲洗功能。
	路沿和路沿石立面洗刷	在洗扫作业过程中、对高于路面的人行道和立面墙体、可打开左、右喷杆上的路沿清洗弯管上的球阀、高压水经喷水管喷水、形成的高压水幕可完成路沿和路沿石立面洗刷。
	后喷雾降尘	在洗扫车后部垃圾箱下方配有喷雾喷杆、喷雾喷杆上装有多个喷雾喷嘴。为避免车辆在作业过程中扬起的灰尘造成二次污染、可打开后喷雾开关、高压水流经喷嘴以雾状喷出、洒落地面、 可有效降底空气中的浮尘、达到净化空气的目的。
	高压清洗	整车配备15米自动缠绕卷盘和高压长**一把、便于用户驻车清洗车辆、保持车辆清洁、避免灰尘的积落引起油路、气路堵塞、影响车辆使用寿命。
	自洁功能	为避免垃圾箱倾灰过程中、垃圾箱内固态垃圾残渣吸附在箱体内、长时间会造成箱体腐蚀、影响产品使用寿命、在箱内加装自洁喷头、产生的高压水流可将垃圾残渣全部冲出箱外。

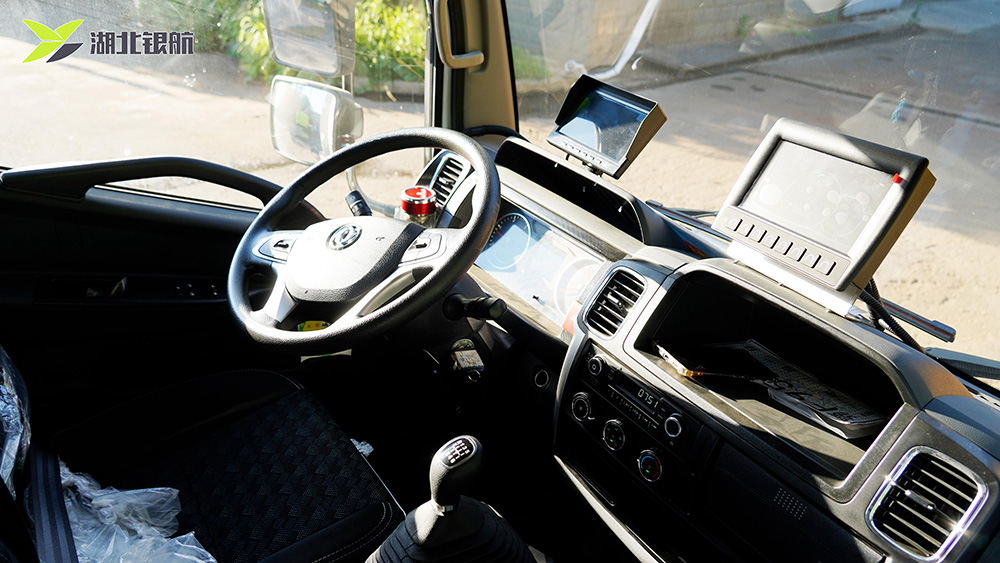

	**开关	集成叠加设计，PLC驾驶室电液集中**，方便操作。
	影像系统	洗扫车车体后方装有监视探头，实时监控作业情况并显示在驾驶室内显示屏上，**限度的保证清吸效果。
	吸盘	吸盘内置高压喷水支架，左右二边带高压侧喷支架，有效冲洗地面顽固泥渍。

七、产品特点

1.垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强， 美观。垃圾箱采用不锈钢制作，永不锈蚀。

2.工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。

3.中置两盘+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆结构，实现路面的洗扫及吸尘。

4.左右侧喷杆V形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾全部归拢**吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。

5.清水箱和垃圾箱分体布置，有效空间利用**化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大 流量高压喷嘴，可快速冲洗垃圾箱。

6.左右高压侧喷杆具有双向自动避障保护及复位功能。可减少左右高压侧喷杆损坏，作业时整车安全性也提高。

7.中置宽吸嘴具有自动找平功能，有效的延长橡胶滚轮的寿命。

8.采用PLC 编程、智能化**系统， 电、液、气集中**， 驾驶员可在驾驶室内完成各种动作的操作。

八、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    设备后，我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    完成后，技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

生产设备

Production Equipment

案例展示

Case Display

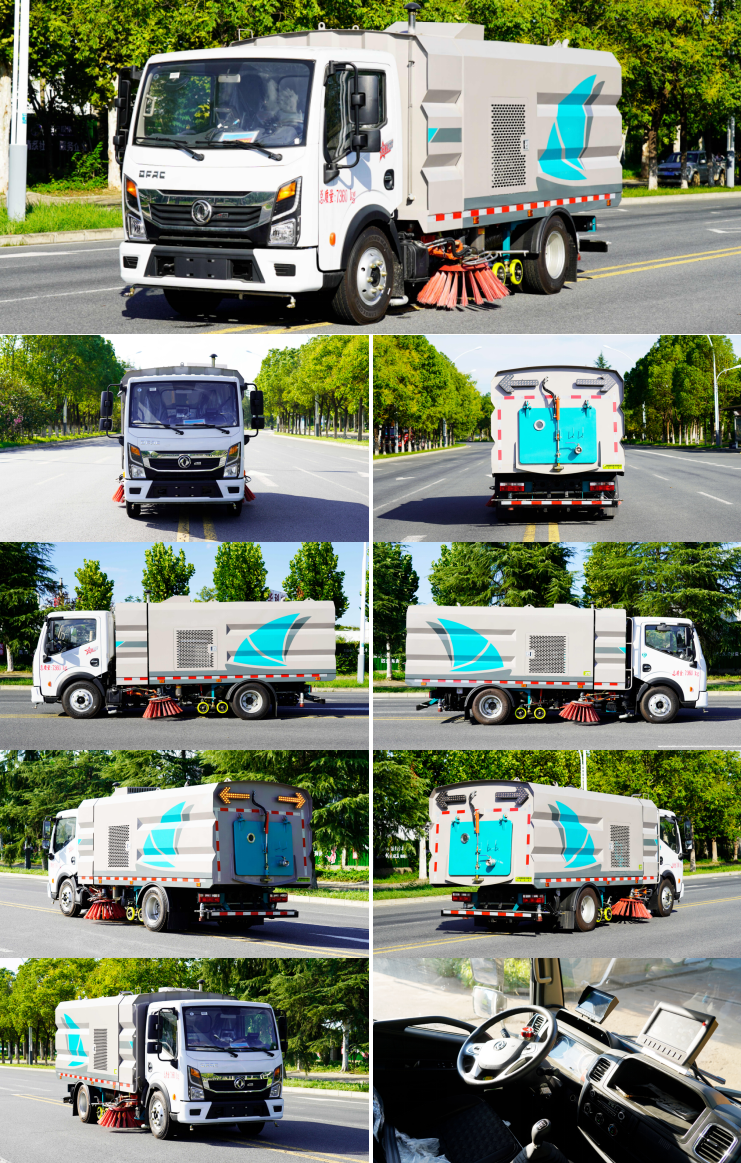

多方位图
