一、产品概述

重汽豪沃勾臂垃圾车(AYH5317ZXXZZ6)，基于重汽成熟商用车底盘打造的一款高效、多功能、适用于城市及乡镇环卫系统的特种作业车辆。其核心设计理念是实现“一车多厢，循环运输”，极大提高了车辆利用率和环卫作业效率。

一辆勾臂车可配备多个垃圾集装箱（如垃圾斗、移动压缩箱），实现“联合作业、循环运输”，装满的垃圾箱被拉运**处理场后，车辆可迅速卸下，并勾取另一个空箱继续工作，避免了传统垃圾车等待装卸的闲置时间。

采用全液压**系统，驾驶员在驾驶室内或通过遥控器即可**完成勾取、锁紧、举升、卸料全部动作。

整个作业流程仅需1-3分钟，省时省力，降低了劳动强度，采用高强度合金钢制作的勾臂系统，结构稳定，抗扭力强，关键液压部件（如油缸、油泵、多路阀）选用国内知名品牌，确保长时间高负荷工作的可靠性。

提高单车的综合使用效率，减少了车辆购置和运营成本，全密封式运输，有效防止垃圾在运输过程中的抛洒滴漏和气味散发，避免二次污染。

东风华神勾臂垃圾车凭借其灵活、高效、经济、耐用的特点，已成为现代环卫系统中不可或缺的关键设备。它**诠释了“一车多能”的设计思想，是提升城乡垃圾收运体系现代化水平的理想解决方案。

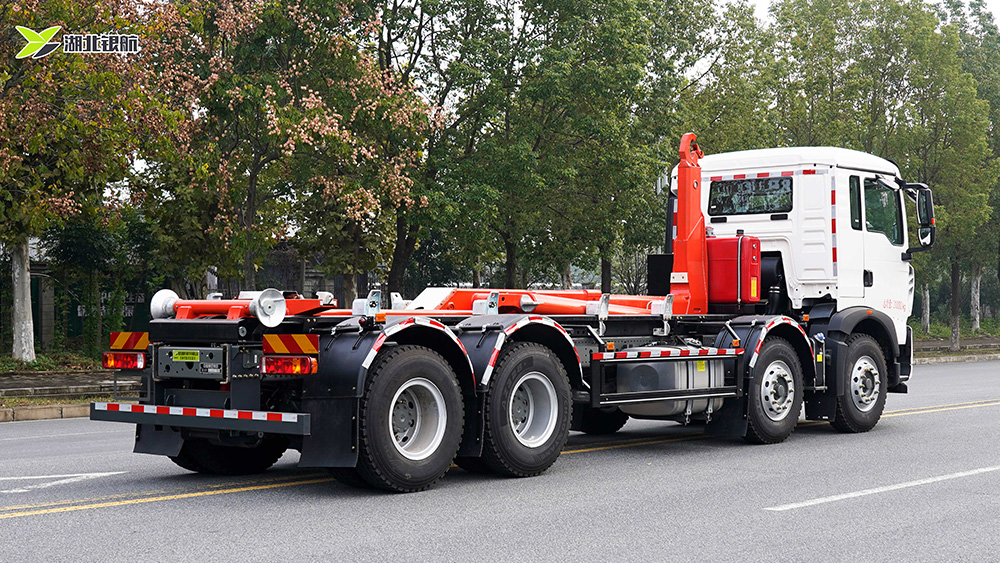

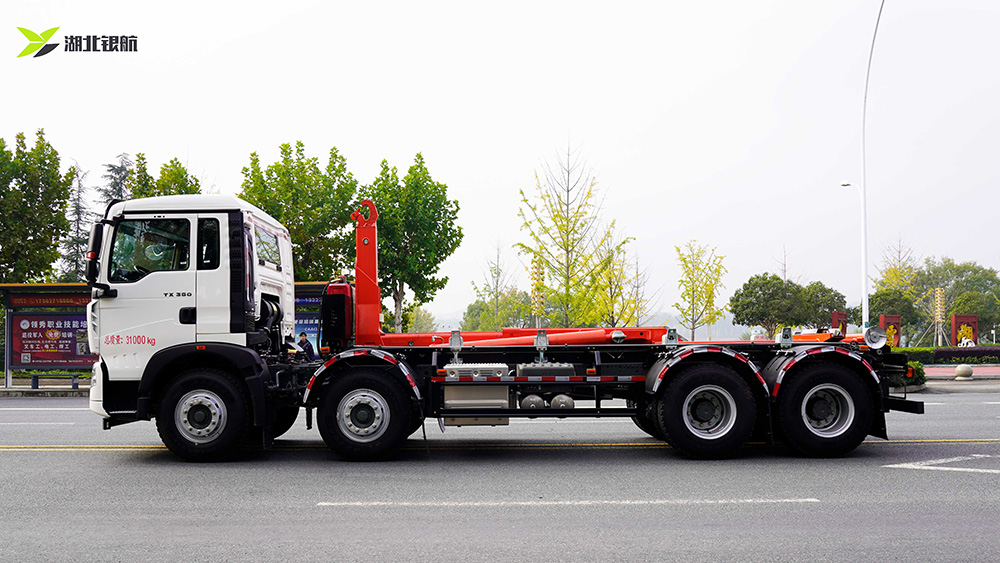

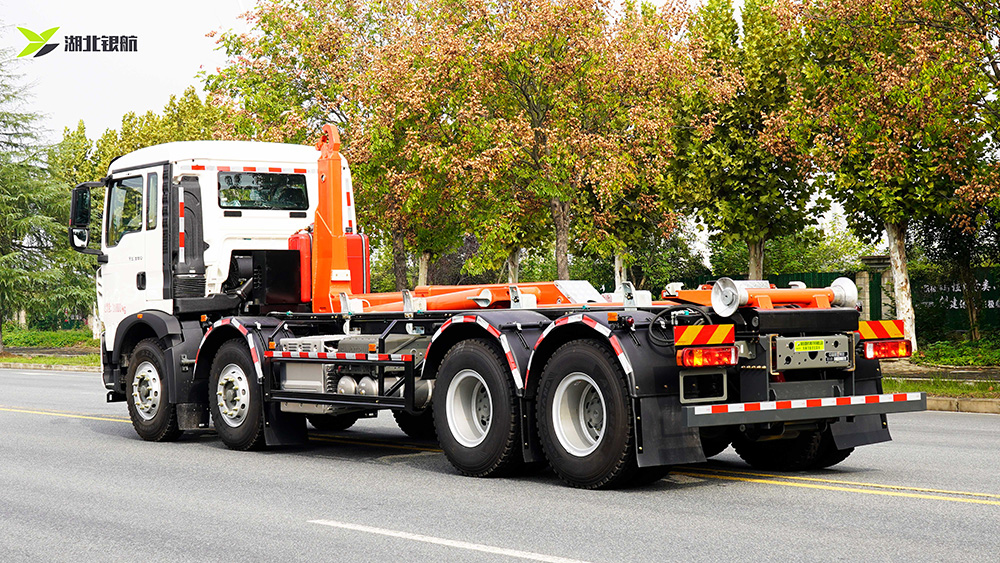

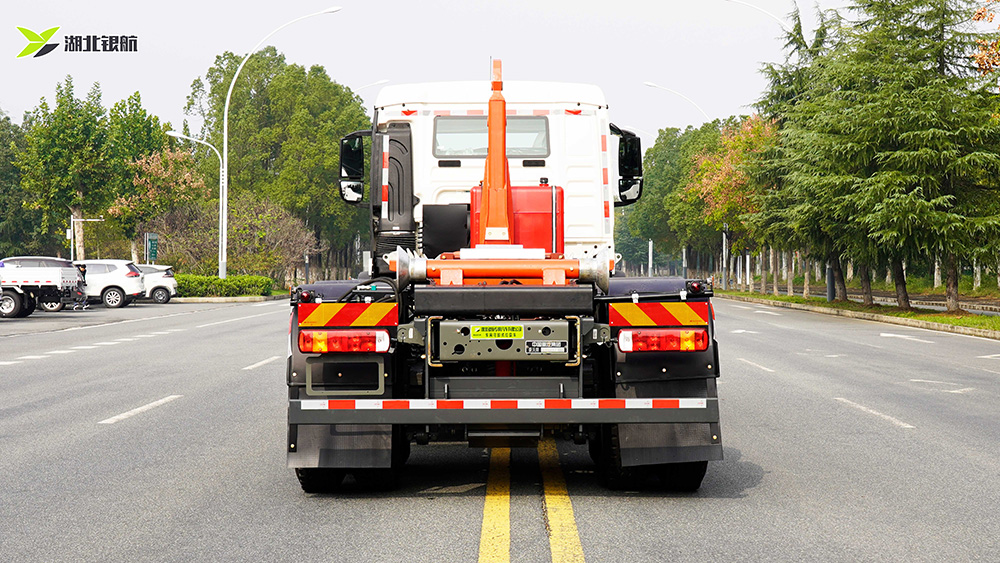

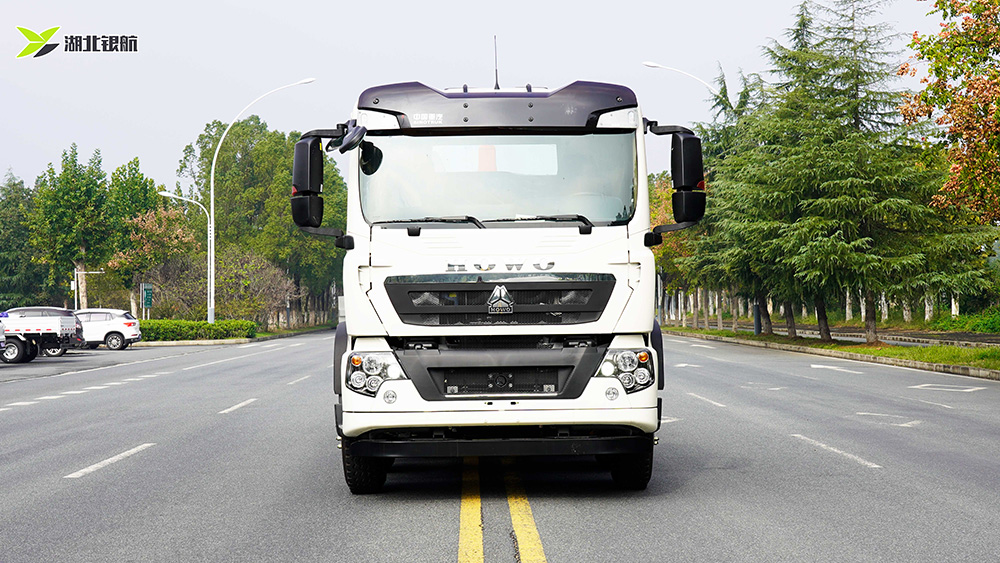

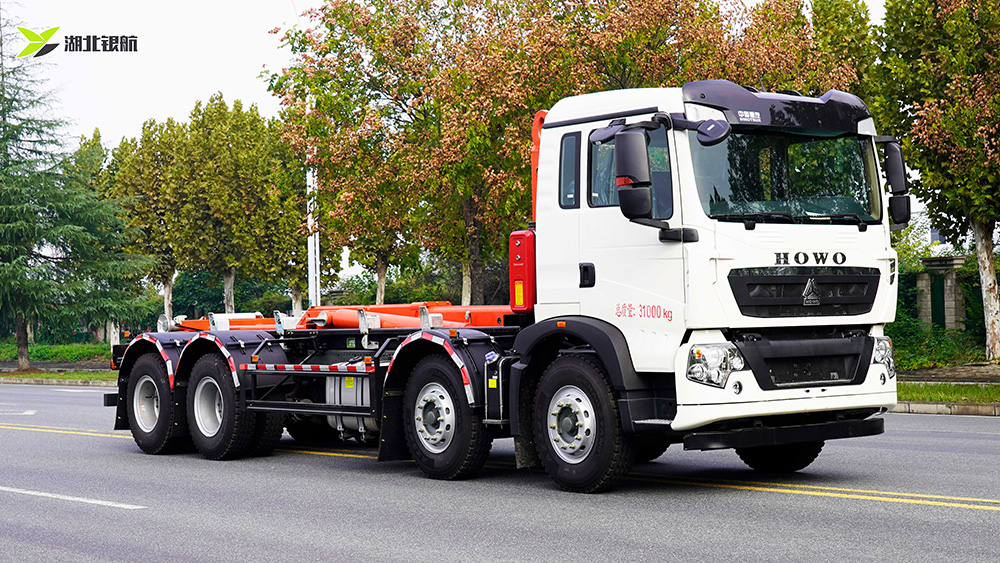

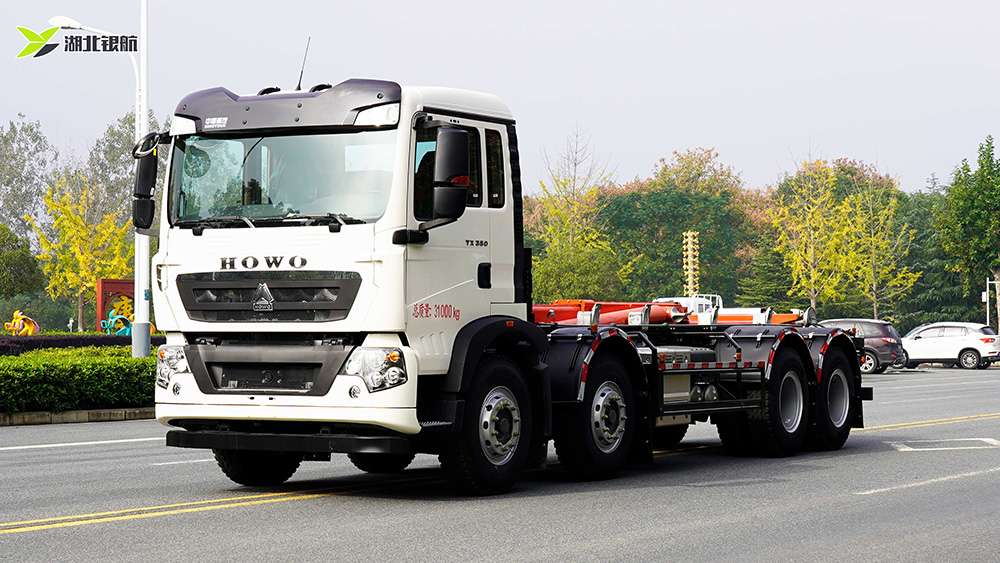

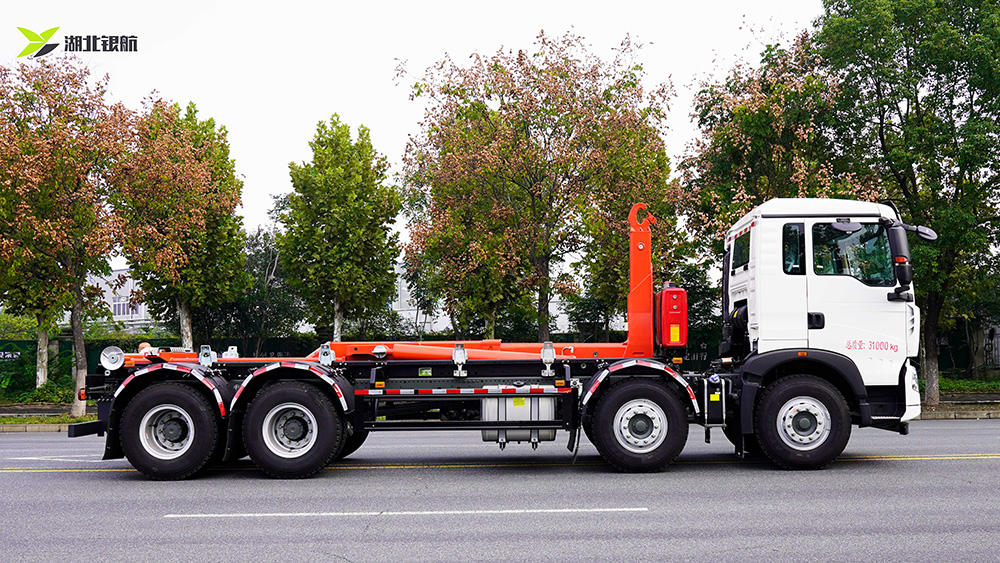

产品展示

三、车型配置

整车技术参数
车辆名称	AYH5317ZXXZZ6型车厢可卸式垃圾车
车辆型号	AYH5317ZXXZZ6
底盘型号	ZZ1317N466GF1
总质量(Kg)	31000
额定载质量(Kg)	16970,16905,17370,17305,17770,17705,18220,18155
整备质量(Kg)	13900,13500,13100,12650
驾驶室准乘人数(人)	2,3人
轴距（mm）	1800+3800+1350,1800+3300+1350
外形尺寸(mm)	9500,9300,9000,8800*2550,2500*3335,3280,3230,3150,3100,3035
前悬/后悬(mm)	1430/1120,1500/1050,1430/920,1500/850
发动机	MC07H.35P-61
发动机**净功率（kw）	254
发动机**转速（r/min）	2200
备注	/
上装配置
箱体容积(m³)	18-22方
操作方式	电控/手动/遥控
其他(加装)	撒布机，雪铲，雪滚
拉臂钩钩起能力（T）	16-25
钩臂**水平滑动距离（mm）	1415
油泵排量（Ml/r）	84-110
钩箱时间（s)	≤60
卸箱时间（s)	≤60
倾卸角（°）	≥50
拉臂钩钩心高度（mm）	1565
导轨宽度（mm）	1060
**电压（V）	24
举升油缸内径（mm）	80/180
套臂内滑动油缸内径（mm）	60/125
套臂厚度（mm）	平移厚度：12mm/立柱厚度：12mm
多路阀	四联DCV110/4-0078
油漆工艺	抛丸，喷粉

四、注意事项

1. 我公司所生产车辆，在出厂前均已严格按照相关程序进行了调试，交付使用时均为**状态。在使用中需要重新调试 请委托厂家售后人员进行或在售后人员的指导下进行。

3. 作业前，认真检查车辆的状态符合作业要求；启动发动机，检查并确认气压达到安全行驶要求

4. 作业时应避免无关人员靠近车辆，特别是车辆后部。

5. 作业完毕后车辆熄火，关闭电源总开关，检查车辆各连接点是否正常。

6. 每天作业后，请仔细清洗车辆内外部，洗车时，避免用水**直接冲洗电器元件。

7. 及时处理故障，不带“病”作业。

8. 车辆行驶途中请关闭取力器，以免损坏车辆。

9. 当车辆提示报**时，应立即停止作业并处理故障，待故障彻底消除后方可继续作业。

10. 专业的维修项目应交给生产厂家或厂家认可的修理点进行维修。

11. 错误操作可能造成车辆功能不正常；车辆作业效果差；车辆结构或配件的损坏；影响操作人员或周边人群的人身财产 安全。

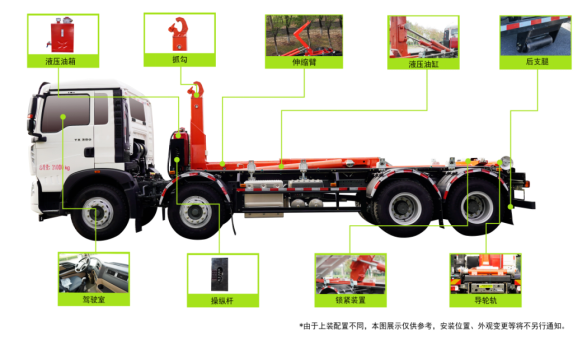

五、产品分解图

六、细节配置

图片	名称	功能介绍
	底盘配置	ZZ1317N466GF1.豪沃；TX5；专用车；环卫；TX-M驾驶室 沃盈版；电动电加热后视镜；主气囊+副简易型座椅；MC07H.35P-61发动机；HW13709XSTC2变速箱+HW70法兰式取力器
	多路阀	手动**系统，实现勾臂垃圾车手动装载，本公司使用的多路阀均与专车匹配使用，故障率低。
	液压油缸	压填机构的举升装置采用了液压举升安全回路。
	锁紧装置	锁紧固定垃圾箱，安全运输
	导轮轨	收取和卸下垃圾箱时，稳定引导垃圾箱
	抓钩	连接、固定垃圾箱，带动垃圾箱到车上
	伸缩臂	采用加强型油缸，增加勾起重量

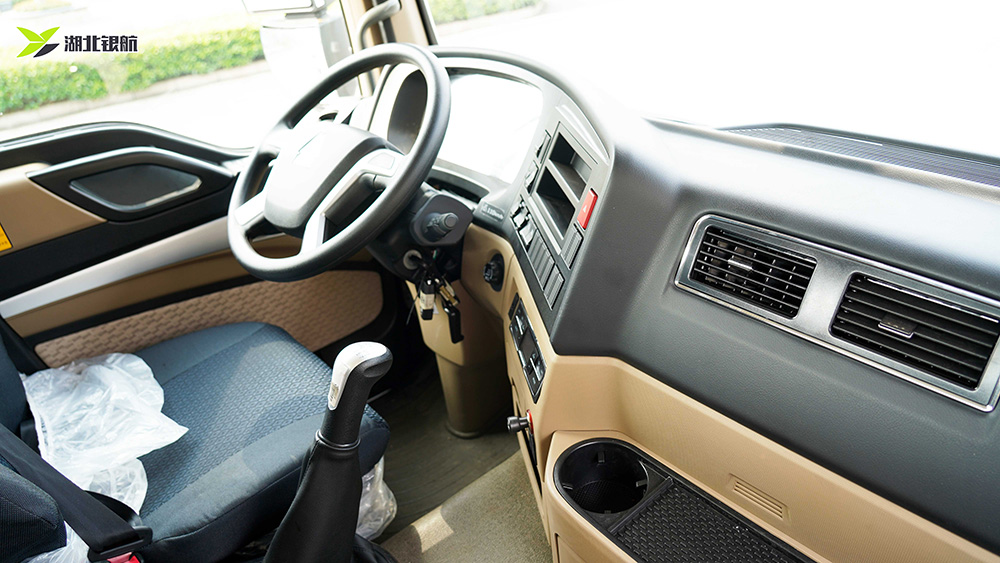

	驾驶室 集中**	可在驾驶室**车辆所有动作。
	液压油箱	加大型液压油箱能够装载更多液压油，使液压系统在工作时降温更快，且带有过滤装置
	后支腿	收取和卸下垃圾箱时，提供支撑点，稳定作业

七、产品特点

1.**系统：电控+手动操作，快捷安全﹑专有技术﹑行业**；

2.液压系统：油缸、泵、阀系我公司特殊设计，国内知名工厂生产，匹配合理﹑性价比高；关键部位采用进口密封件，性能稳定、质量可靠；

3.安全保护：

（1）主油缸特设内置双向卸荷阀，行程末端有效降低系统压力，保护整个液压系统及拉臂经久耐用；

（2）升降系统配置平衡装置，空载或重载均可匀速运动，避免强烈冲击造成车辆或设备损坏；

（3）液压系统及各分支油路均设置双向过载保护，根据各运动部位实际工作状况调整设置额定压力，有效避免系统超载或使用不当造成车辆非正常损坏；

（4）液压系统均设置油路防爆锁止装置，防止因油管爆裂出现安全隐患，保证人员及车辆安全；

（5）勾臂上装设置加强型液压箱体锁紧装置，正确使用确保运输安全。

4.互锁保护：各动作关联互锁保护，防止误操作引起液压或机械故障，消除安全隐患，延长车辆使用寿命；

5.勾臂结构：勾臂结构件系采用高强钢制造，局部特殊处理，承载力强﹑不易变形。

6.勾臂上装：勾臂上装均经抛光除锈处理，多道工序上漆，确保外观及色泽符合要求；勾臂上装总成均经过专用台架试验及重负荷负载试验，确保品质。

八、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    设备后，我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    完成后，技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

生产设备

Production Equipment

案例展示

Case Display

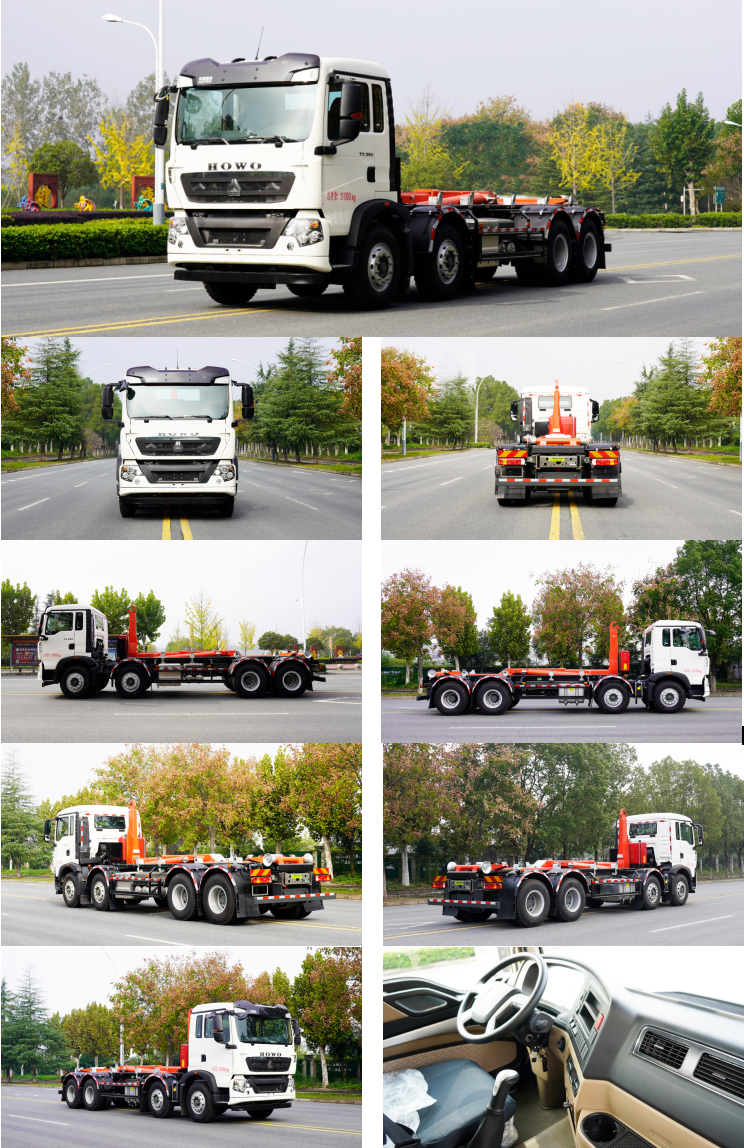

多方位图
