一、产品概述

福田飞碟勾臂垃圾车是北汽福田汽车股份有限公司基于成熟商用车底盘与技术，针对现代城镇、社区、工业园区等垃圾收集与转运需求，精心研发的一款高效、灵活、可靠的专用车辆，它融合了福田汽车的制造工艺与专业的改装技术，是城乡环卫系统中不可或缺的装备。

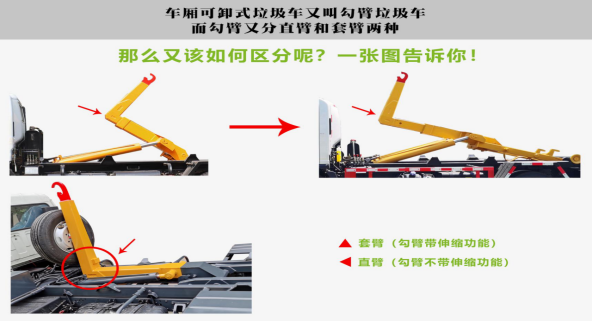

采用勾臂式（也称拉臂式）设计，可实现与多个配套垃圾箱的快速分离与结合，车辆将满载垃圾箱运**处理场后，可迅速卸下并勾取另一个空箱继续作业，极大提高了车辆利用率和工作效率。

减少车辆等待时间，勾臂机构采用高强度钢板制作，关键部位进行强化处理，液压系统运行平稳、力量强劲，操作通过驾驶室内或车旁的**器完成，勾拉、升降、卸料动作简单快捷，降低了作业人员劳动强度。

特别适用于垃圾中转站、大型社区、商业区、**等垃圾产生量集中且需要巡回收集的场所，一车配多箱的模式减少了总投资成本，运营管理灵活。

福田飞碟勾臂垃圾车凭借福田品牌的售后服务网络优势、成熟可靠的底盘技术、灵活高效的作业模式以及较高的性价比。

在环卫车辆市场中具有较强的竞争力，它有效解决了垃圾收集点分散与集中处理之间的矛盾，是提升环卫作业机械化水平和效率的理想选择。

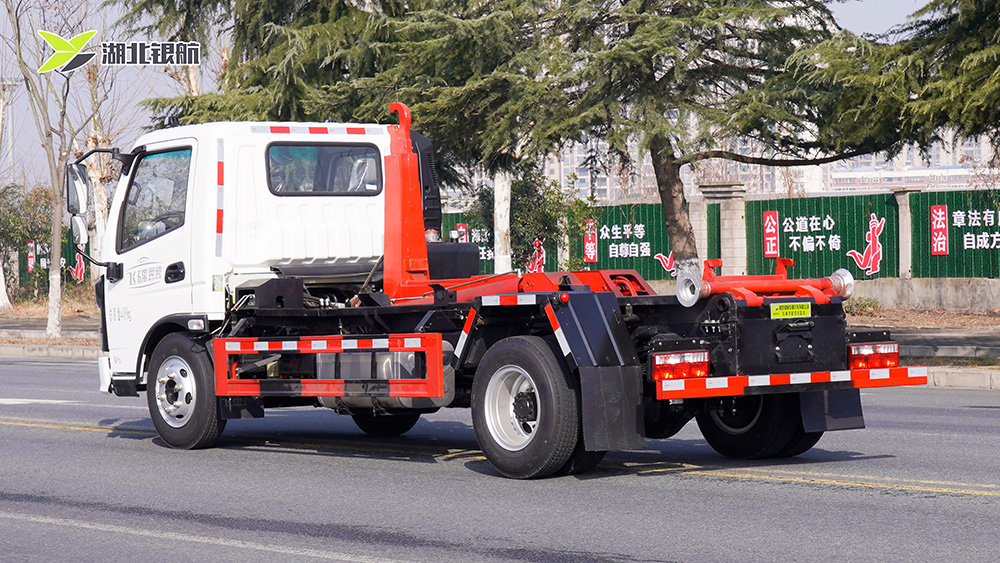

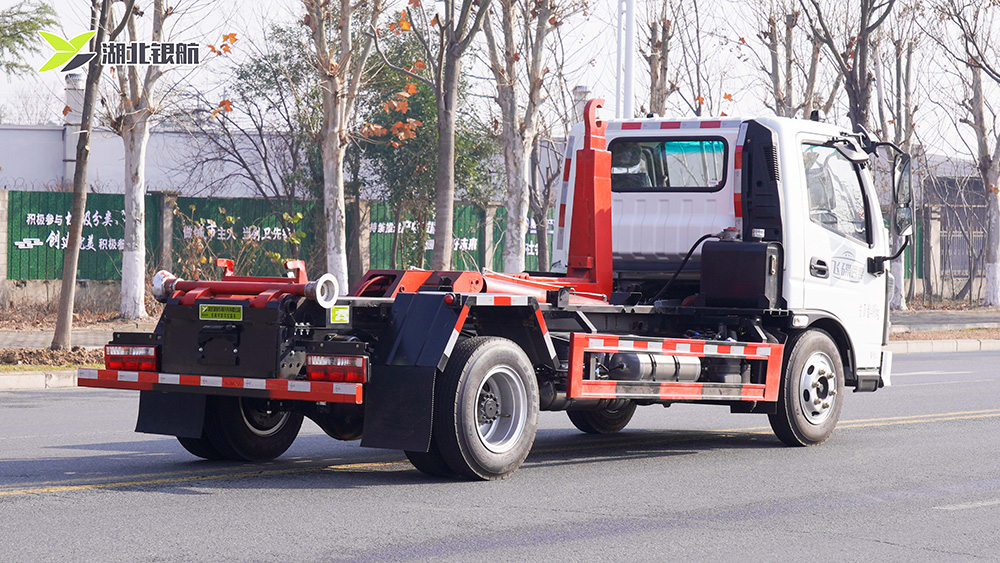

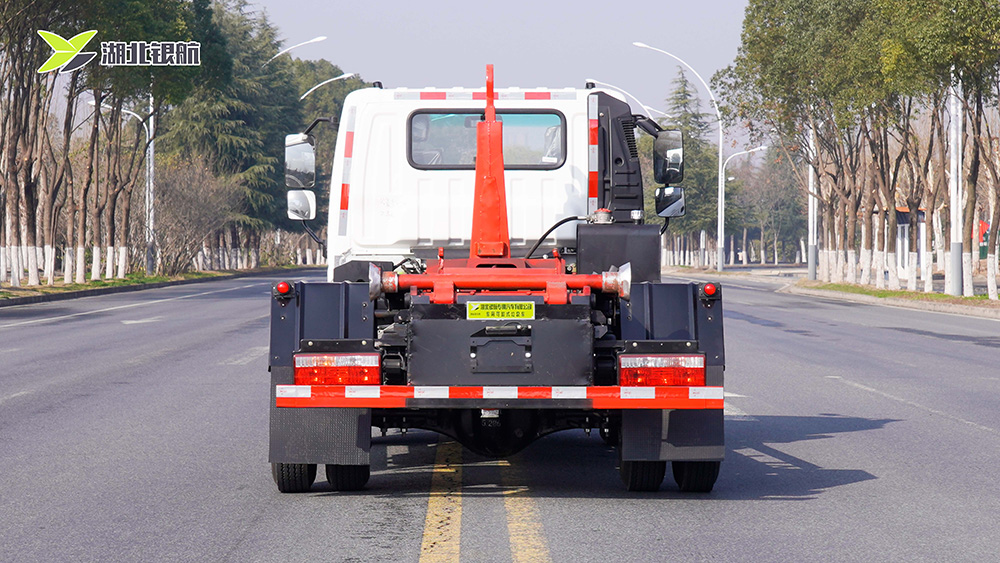

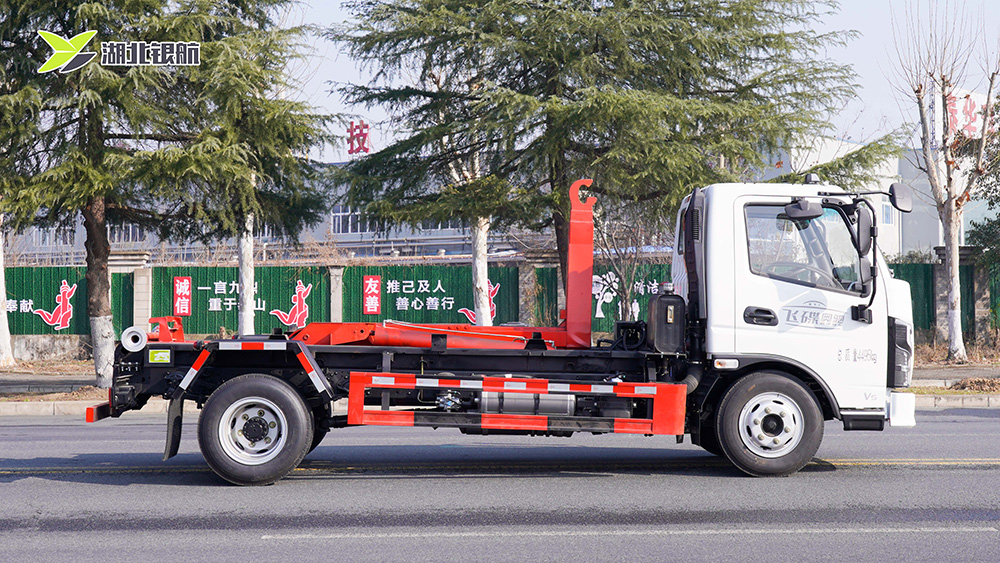

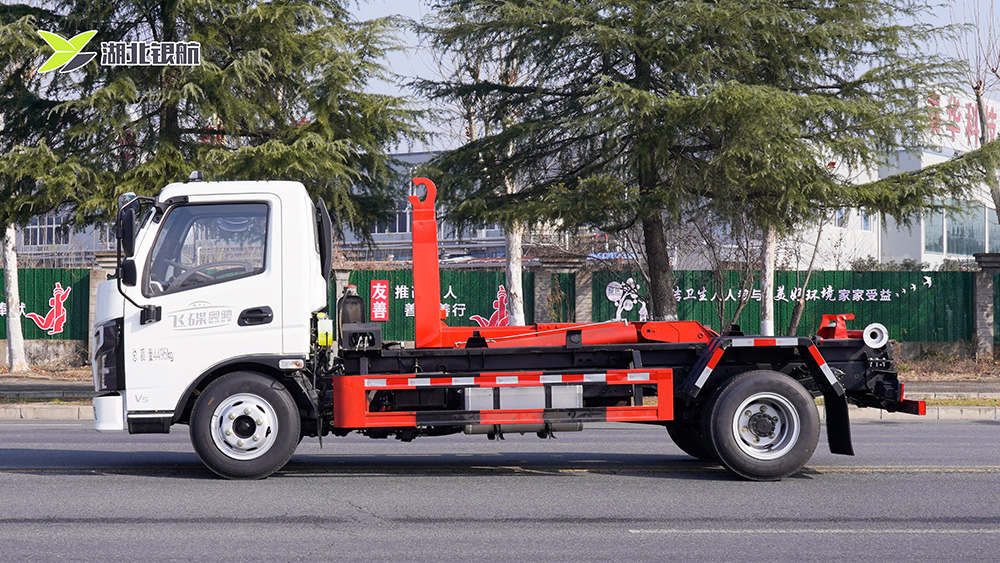

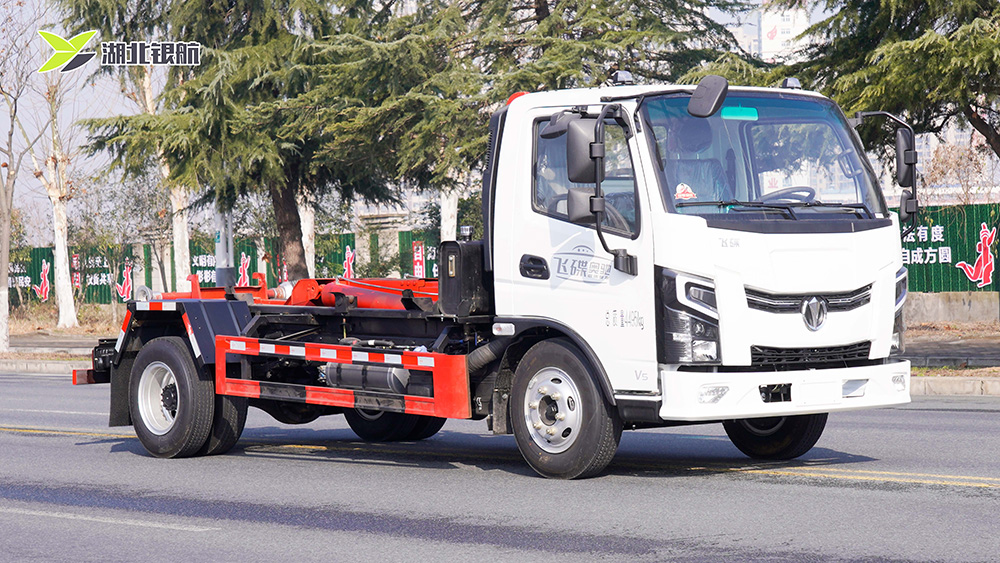

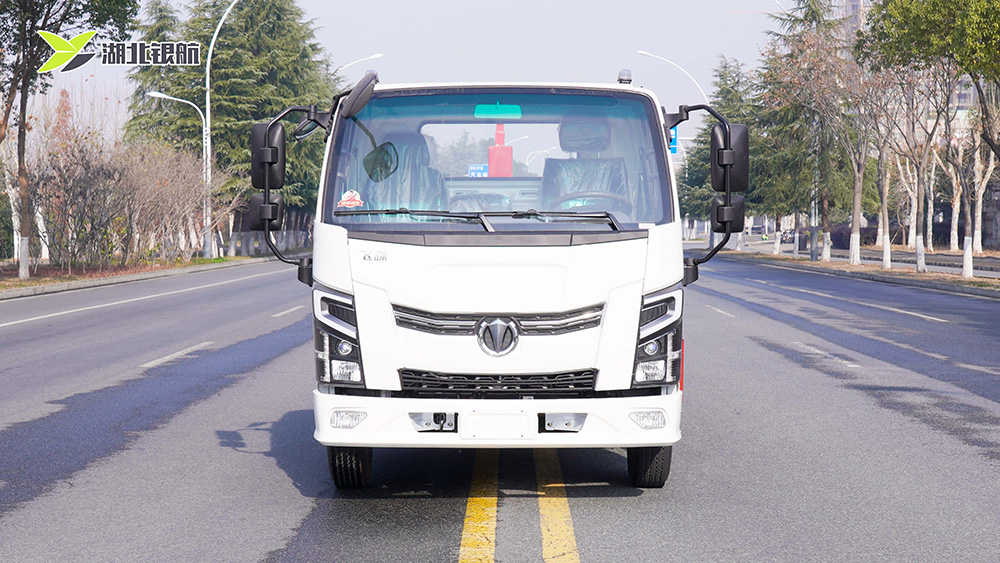

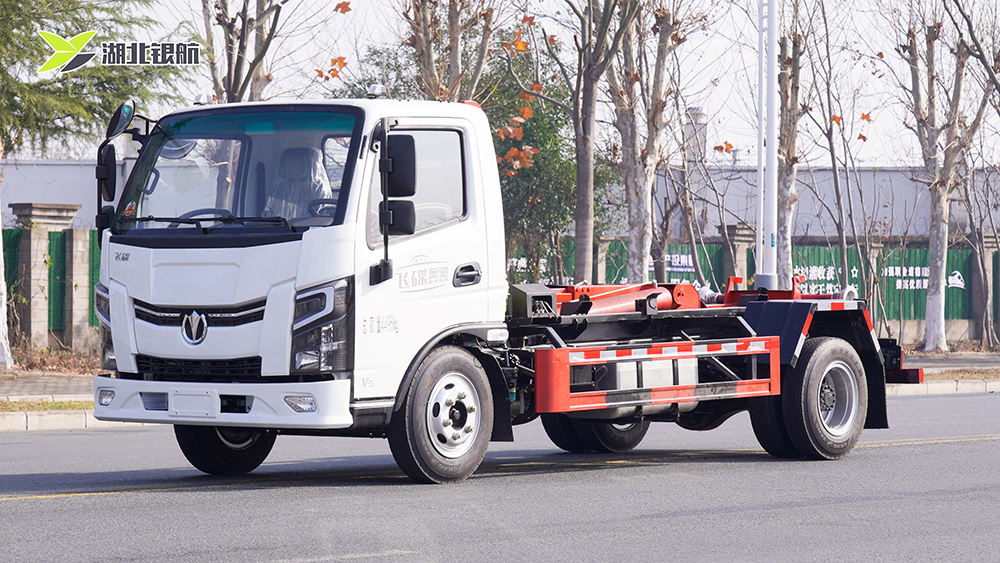

二、产品展示

三、车型配置

整车技术参数
车辆名称	AYH5042ZXXFD6型勾臂垃圾车
车辆型号	AYH5042ZXXFD6
底盘型号	FD1042W63K6
总质量(Kg)	4495
额定载质量(Kg)	1735,1800
整备质量(Kg)	2565
驾驶室准乘人数(人)	2
轴距（mm）	3600,3360,3300
外形尺寸(mm)	5870,5630,5570*2280,2240,2200,2100*2370,2310,2280,2185,2150,2100
前悬/后悬(mm)	1130/1140,1110/1160,1140/1130
发动机型号	YCF251160-66
发动机**净功率（kw）	116
**车速(km/h)	88
备注	/
上装配置
箱体容积(m³)	3
操作方式	电控/手动/遥控
其他(加装)	/
拉臂钩钩起能力（T）	1-2
钩臂**水平滑动距离（mm）	/
油泵排量（Ml/r）	25-30
钩箱时间（s)	12≤
卸箱时间（s)	17≤
倾卸角（°）	≥50
拉臂钩钩心高度（mm）	985
导轨宽度（mm）	920
**电压（V）	12/24
举升油缸内径（mm）	45/80
反转臂厚度（mm）	平移厚度：6mm/立柱厚度：8mm
电磁阀	12-2板式手电一体
油漆工艺	抛丸，喷粉

四、注意事项

1. 我公司所生产车辆，在出厂前均已严格按照相关程序进行了调试，交付使用时均为**状态。在使用中需要重新调试 请委托厂家售后人员进行或在售后人员的指导下进行。

3. 作业前，认真检查车辆的状态符合作业要求；启动发动机，检查并确认气压达到安全行驶要求

4. 作业时应避免无关人员靠近车辆，特别是车辆后部。

5. 作业完毕后车辆熄火，关闭电源总开关，检查车辆各连接点是否正常。

6. 每天作业后，请仔细清洗车辆内外部，洗车时，避免用水**直接冲洗电器元件。

7. 及时处理故障，不带“病”作业。

8. 车辆行驶途中请关闭取力器，以免损坏车辆。

9. 当车辆提示报**时，应立即停止作业并处理故障，待故障彻底消除后方可继续作业。

10. 专业的维修项目应交给生产厂家或厂家认可的修理点进行维修。

11. 错误操作可能造成车辆功能不正常；车辆作业效果差；车辆结构或配件的损坏；影响操作人员或周边人群的人身财产 安全。

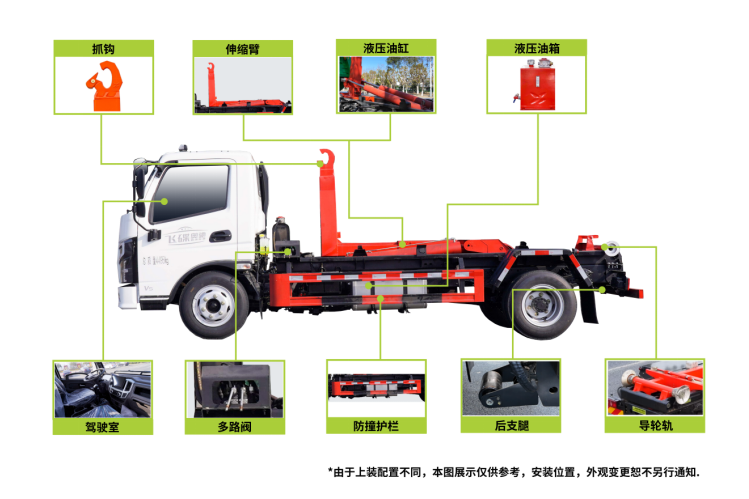

五、产品分解图

六、细节配置

图片	名称	功能介绍
	底盘配置	豪华单排驾驶室，700R16钢丝胎，断气刹，1080后桥（8吨后桥），大梁220*6，电动门窗，中控锁，ABS，遥控钥匙，液晶仪表盘，空调。
	多路阀	手动**系统，实现勾臂垃圾车手动装载，本公司使用的多路阀均与专车匹配使用，故障率低。
	液压油缸	压填机构的举升装置采用了液压举升安全回路。
	导轮轨	收取和卸下垃圾箱时，稳定引导垃圾箱。
	抓钩	连接、固定垃圾箱，带动垃圾箱到车上。
	伸缩臂	采用加强型油缸，增加勾起重量。

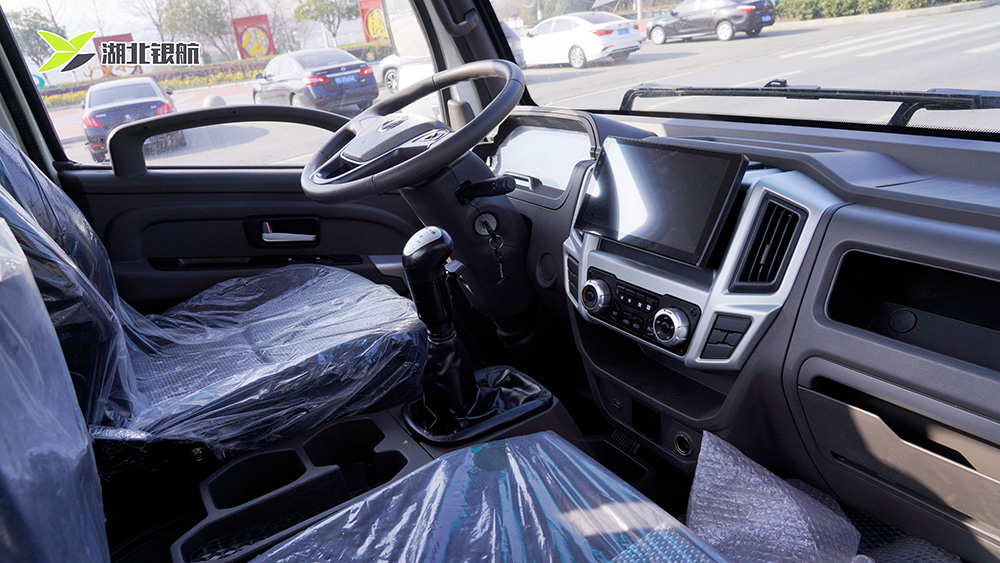

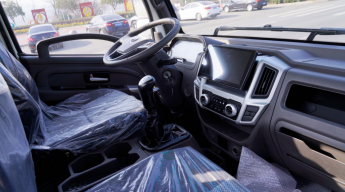

	驾驶室 集中**	可在驾驶室**车辆所有动作。
	液压油箱	加大型液压油箱能够装载更多液压油，使液压系统在工作时降温更快，且带有过滤装置。
	后支腿	收取和卸下垃圾箱时，提供支撑点，稳定作业。

七、产品特点

福田飞碟勾臂垃圾车是一款高效、多功能的环卫车辆，结合了福田汽车的底盘技术和专用勾臂系统，广泛应用于城市、乡镇的垃圾收运场景。

采用勾臂式设计，可快速换装不同垃圾箱，实现“一车配多箱”的循环作业，减少车辆空载时间，提升运输效率，液压**系统集成化高，通过驾驶室内或遥控操作即可完成垃圾箱的拉取、卸料、放置，节省人力，勾臂结构采用高强度钢材，经优化设计，确保长期重载作业下的稳定性和耐用性，搭载福田成熟商用车底盘（如欧曼、时代等系列），动力强劲（常用柴油发动机），承载能力强，适应复杂路况，驾驶室设计人性化，视野开阔，配置空调、减震座椅等，减轻驾驶员工作疲劳。

液压安全保护，系统配备过载保护、液压锁止等装置，防止误操作或突发故障，稳定钩拉，勾臂机构在装卸过程中平稳升降，避免箱体晃动，保障作业安全，高强度车厢，垃圾箱体采用加厚钢板或防腐材料，抗变形、耐腐蚀，延长使用寿命。

福田飞碟勾臂垃圾车以高效灵活、皮实耐用、适应性强为核心优势，通过“车箱分离”模式大幅提升垃圾收运效率，是现代化环卫体系中重要的装备之一，具体配置和性能可能因车型版本和用户定制需求有所不同，建议结合当地实际作业条件选择合适的型号。

八、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    设备后，我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    完成后，技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

生产设备

Production Equipment

案例展示

Case Display

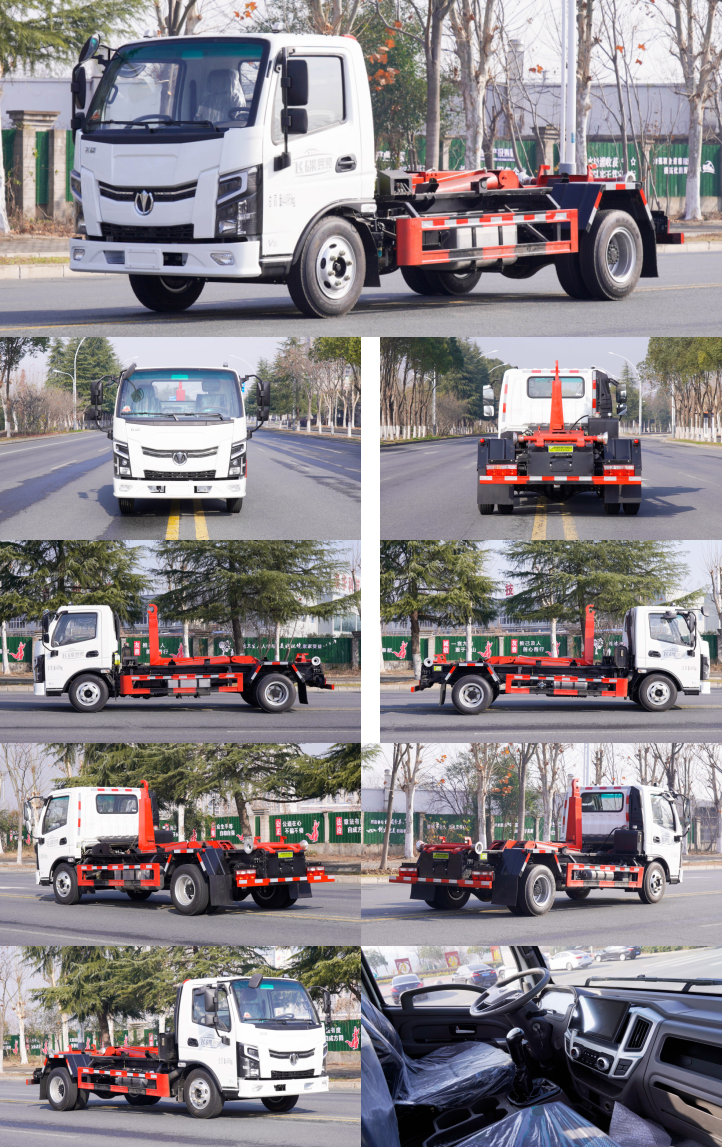

多方位图
