一、产品概述

东风天锦勾臂垃圾车，是东风商用车基于成熟可靠的东风天锦中卡底盘，与专业上装制造企业联合开发的一款高效、灵活、多功能的城市垃圾转运车辆。它被誉为“移动的垃圾箱”，是现代城市环卫系统、社区物业、工程建筑垃圾清运的关键装备。

车辆定位，中短途垃圾收集与转运的主力车型，适用于城镇、街道、园区等区域的分散垃圾点集中清运作业，它的核心优势为，一车多箱，高效循环，一台勾臂车可配多个专用垃圾箱体。

实现“箱体站点收集、车辆巡回运输”的模式，车辆无需等待装卸，极大提高运营效率，机动灵活，适用性强， 相较于大型压缩式垃圾车，天锦底盘尺寸适中，能更好地穿行于狭窄街道、社区内部和乡镇道路。

产品优点：1.模式灵活，效率高，是解决垃圾收运“**一公里”和中间转运的利器。2.东风品牌保值率高，二手市场流通性好。3.使用和维修成本相对较低，对驾驶员操作要求适中。

东风天锦勾臂垃圾车凭借其 “可靠底盘 + 灵活上装” 的**组合，成功地将多功能性与运营经济性融为一体。

它不仅是环卫部门的得力工具，也是众多环卫服务公司的创收资产，在选择时，用户需根据自身的日常运量、垃圾种类、道路条件及预算，与销售方详细沟通，确定**适合的底盘型号、箱体容积和附加功能配置。

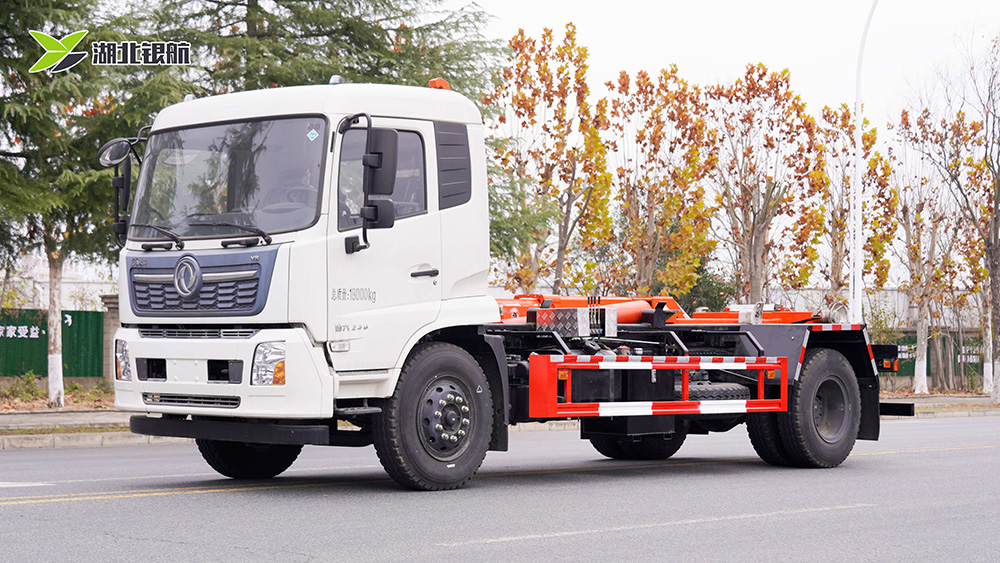

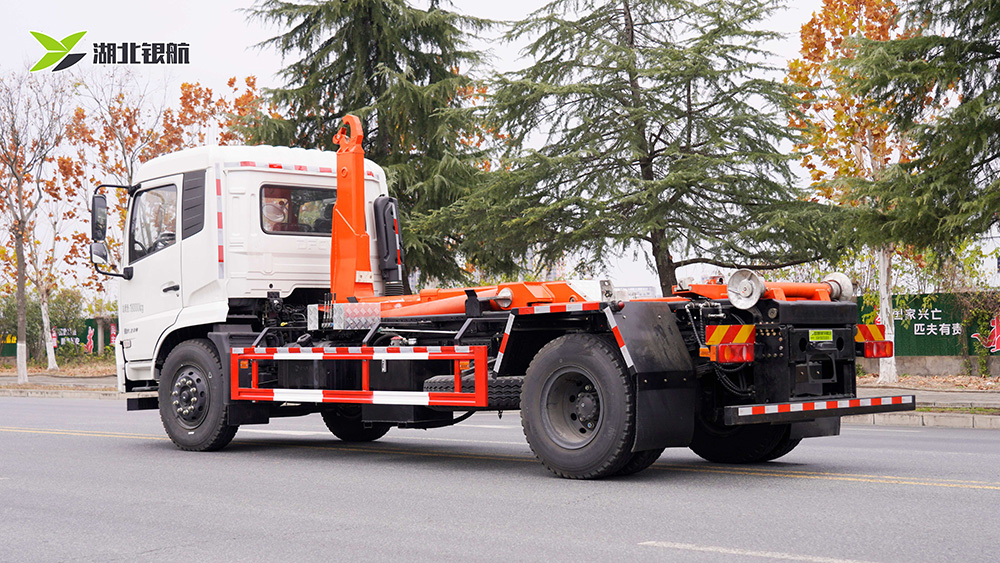

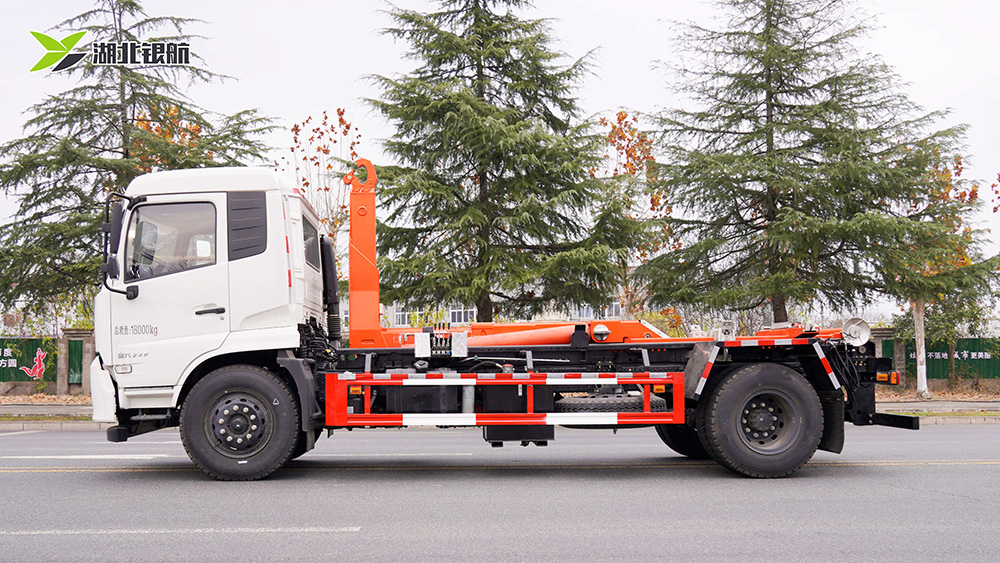

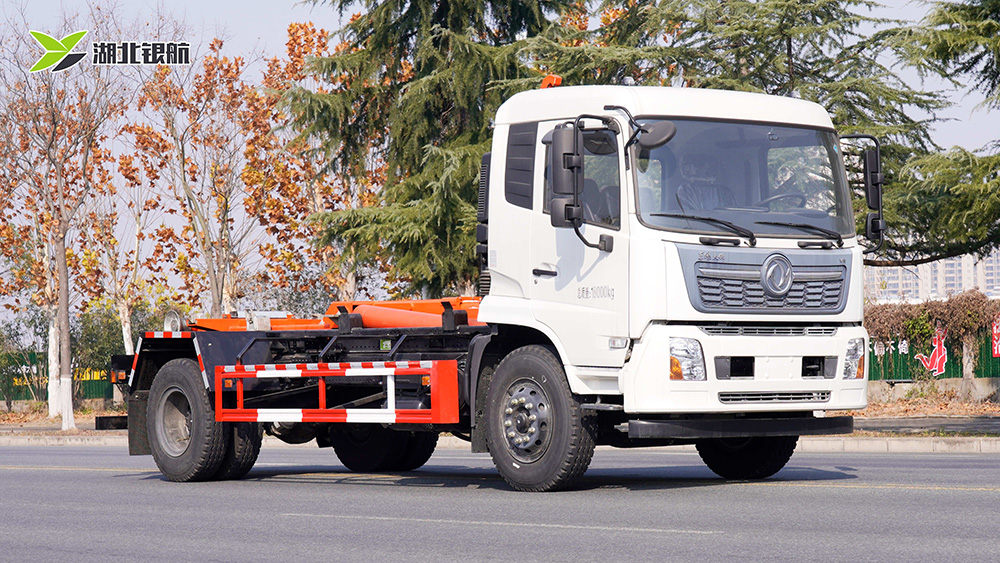

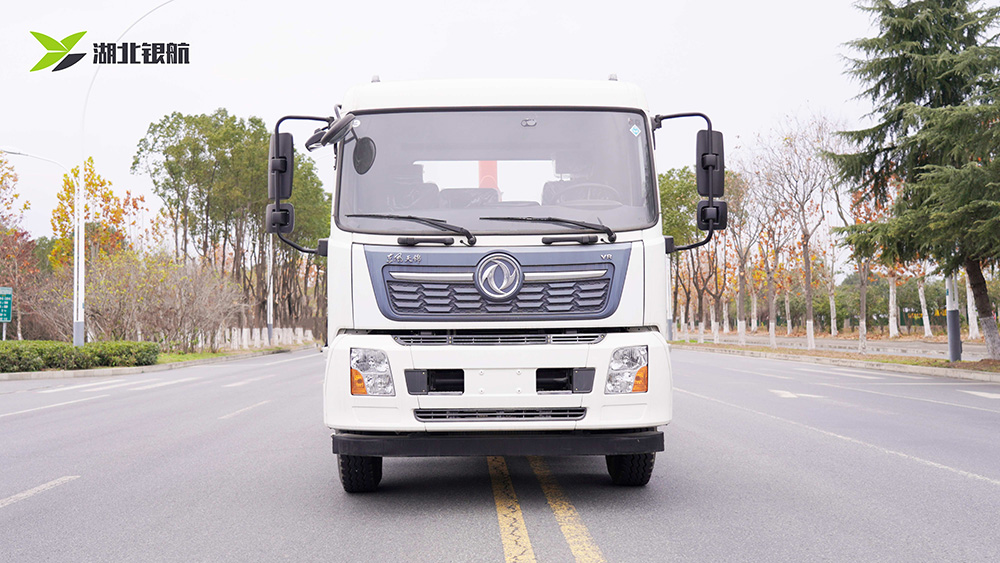

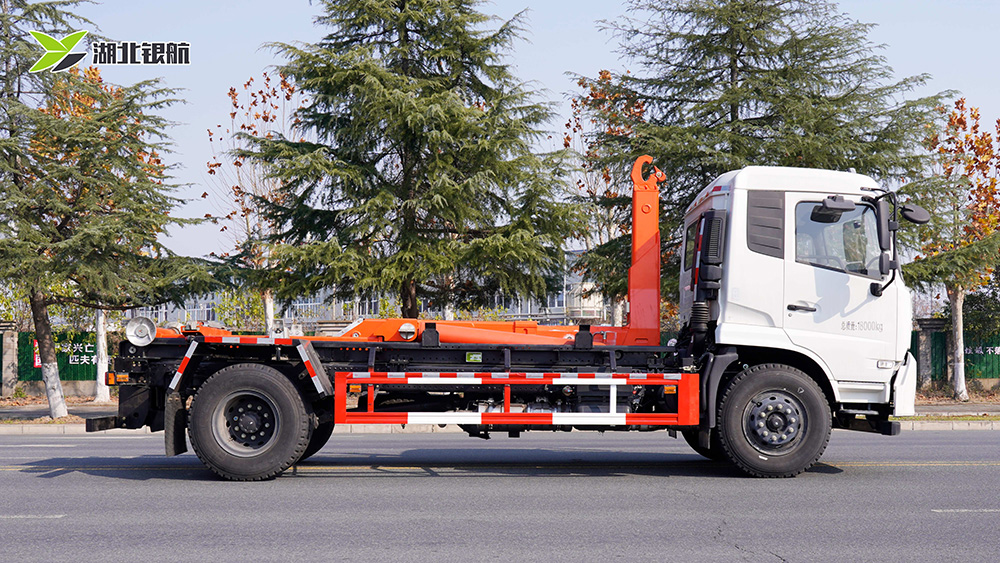

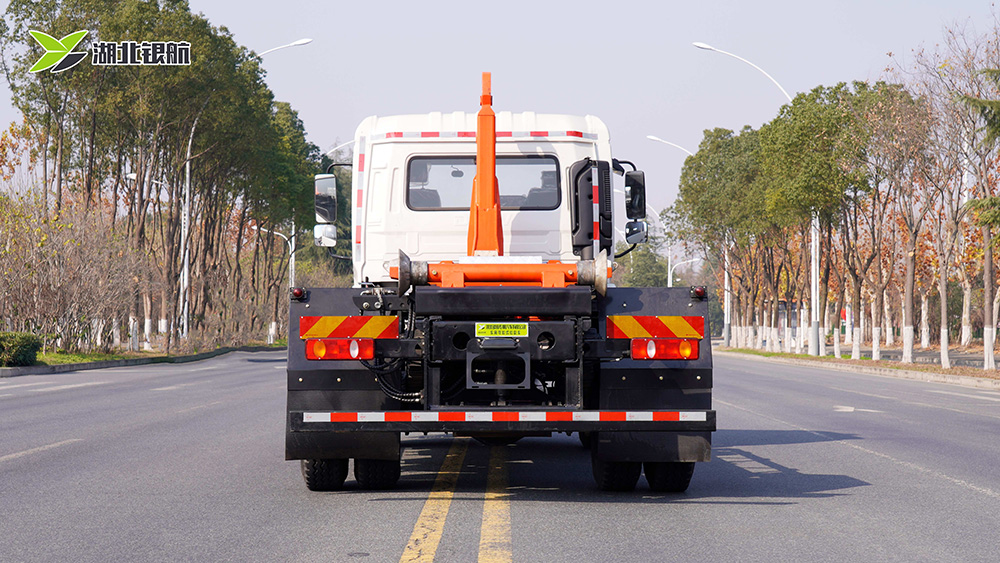

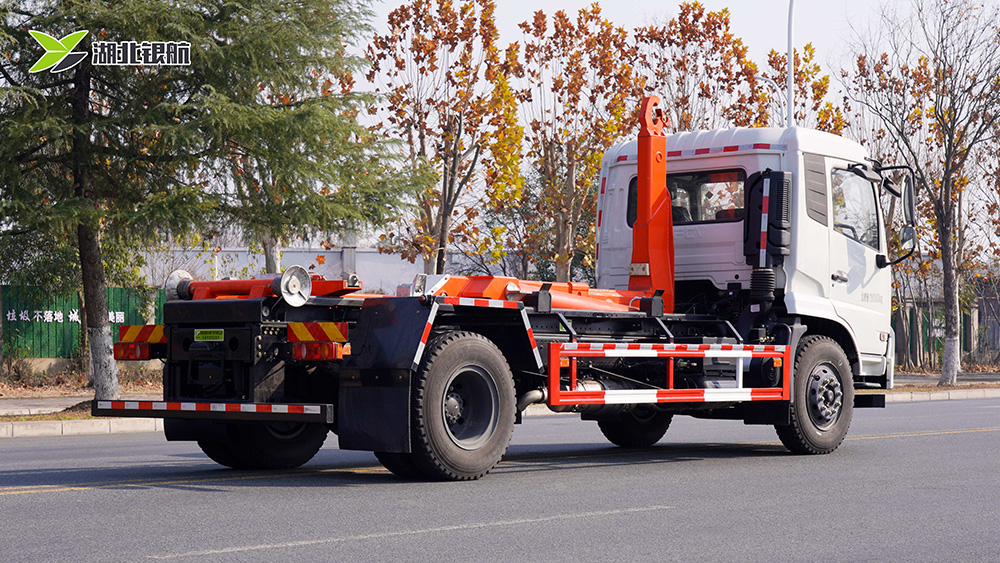

二、产品展示

三、车型配置

整车技术参数
车辆名称	AYH5180ZXXDFH6型勾臂垃圾车
车辆型号	AYH5180ZXXDFH6
底盘型号	DFH1180EX8
总质量(Kg)	18000
额定载质量(Kg)	9570,9505,9950,9885,10320,10255
整备质量(Kg)	8300,7920,7550
驾驶室准乘人数(人)	2/3
轴距（mm）	4700
外形尺寸(mm)	7500,7350,7300,7150,6750,6600*2550,2500*3200,3150,3100,3050,2950
前悬/后悬(mm)	1400/1400,1430/1370,1455/1345,1400/1250,1430/1220,1455/1195
发动机型号	DDi47E260-60
发动机**净功率（kw）	187
发动机**转速（r/min）	2300
备注	/
上装配置
箱体容积(m³)	12
操作方式	电控/手动/遥控
其他(加装)	撒布机，雪铲，雪滚
拉臂钩钩起能力（T）	9-16
钩臂**水平滑动距离（mm）	780
油泵排量（Ml/r）	84/110
钩箱时间（s)	≤60
卸箱时间（s)	≤60
倾卸角（°）	≥50
拉臂钩钩心高度（mm）	1565
导轨宽度（mm）	1060
**电压（V）	24
举升油缸内径（mm）	80/180
套臂内滑动油缸内径（mm）	60/125
套臂厚度（mm）	平移厚度：12mm/立柱厚度：12mm
多路阀	四联DCV110/4-0078
油漆工艺	抛丸，喷粉

四、注意事项

1. 我公司所生产车辆，在出厂前均已严格按照相关程序进行了调试，交付使用时均为**状态。在使用中需要重新调试 请委托厂家售后人员进行或在售后人员的指导下进行。

3. 作业前，认真检查车辆的状态符合作业要求；启动发动机，检查并确认气压达到安全行驶要求

4. 作业时应避免无关人员靠近车辆，特别是车辆后部。

5. 作业完毕后车辆熄火，关闭电源总开关，检查车辆各连接点是否正常。

6. 每天作业后，请仔细清洗车辆内外部，洗车时，避免用水**直接冲洗电器元件。

7. 及时处理故障，不带“病”作业。

8. 车辆行驶途中请关闭取力器，以免损坏车辆。

9. 当车辆提示报**时，应立即停止作业并处理故障，待故障彻底消除后方可继续作业。

10. 专业的维修项目应交给生产厂家或厂家认可的修理点进行维修。

11. 错误操作可能造成车辆功能不正常；车辆作业效果差；车辆结构或配件的损坏；影响操作人员或周边人群的人身财产安全。

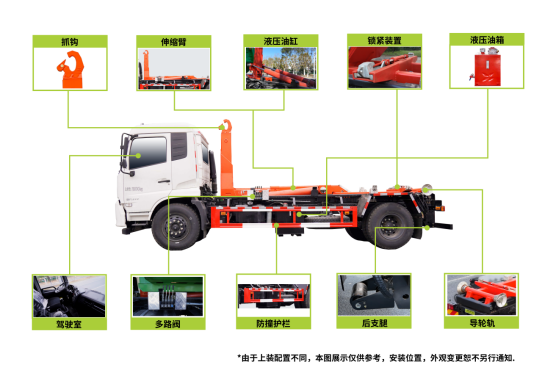

五、产品分解图

六、细节配置

图片	名称	功能介绍
	底盘配置	康机230马力，法士特8档变速箱，D530排半标准顶，4.5T前桥，9T后桥10.00钢丝胎，250双层大梁，断气刹，空调，电动门窗。
	多路阀	手动**系统，实现勾臂垃圾车手动装载，本公司使用的多路阀均与专车匹配使用，故障率低。
	液压油缸	压填机构的举升装置采用了液压举升安全回路。
	锁紧装置	锁紧固定垃圾箱，安全运输。
	导轮轨	收取和卸下垃圾箱时，稳定引导垃圾箱。
	抓钩	连接、固定垃圾箱，带动垃圾箱到车上。

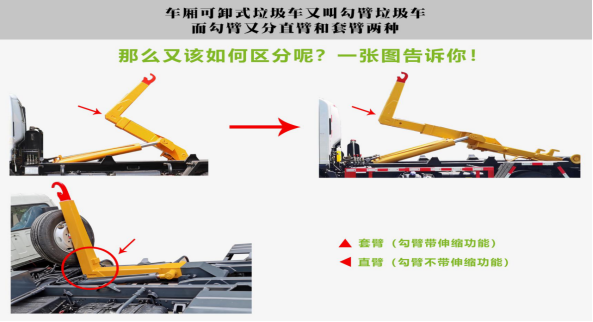

	伸缩臂	采用加强型油缸，增加勾起重量。

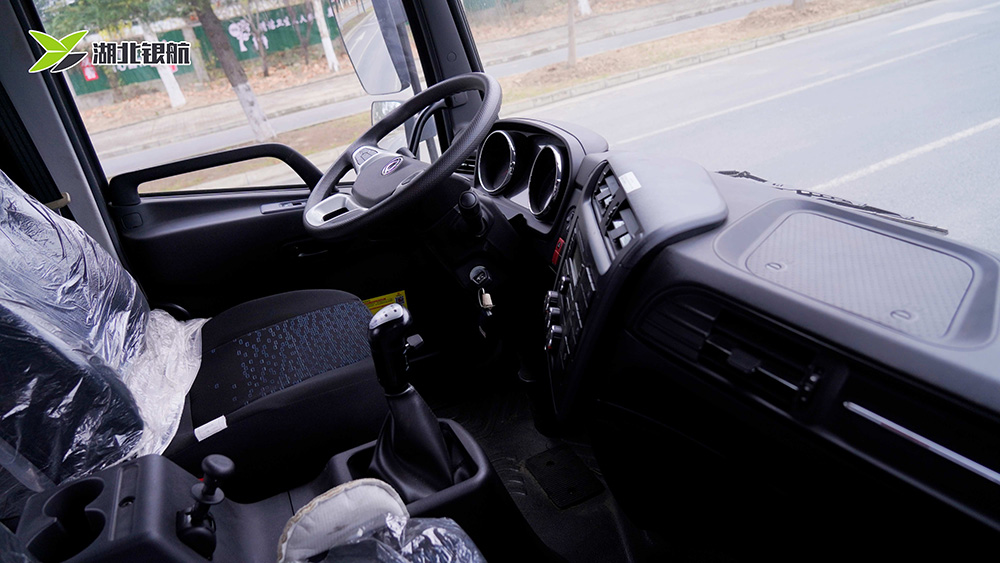

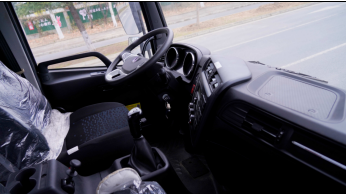

	驾驶室 集中**	可在驾驶室**车辆所有动作。
	液压油箱	加大型液压油箱能够装载更多液压油，使液压系统在工作时降温更快，且带有过滤装置。
	后支腿	收取和卸下垃圾箱时，提供支撑点，稳定作业。

七、产品特点

底盘坚实可靠，基于东风商用车成熟的“东风天锦”系列底盘改装，该底盘市场保有量大，技术成熟，维修保养方便，配件供应充足，搭载东风康明斯或玉柴等知名品牌的发动机，动力充沛，油耗经济，满足国六排放标准，适应城市环保要求，天锦驾驶室宽敞，密封性好，噪音低，标配空调、气囊座椅（部分车型），减轻驾驶员长时间作业的疲劳感，采用高强度车架和可靠的后桥，承载能力强，能够适应垃圾转运的重载工况。

上装结构，一车配多厢，高效灵活，一台勾臂车可配备多个垃圾箱体（如标准垃圾斗、密闭式垃圾箱、垃圾压缩箱等），实现“一车多箱”循环运输。车辆将满载的垃圾箱拉**处理场，放下后，再将空箱或另一个满载箱拉回，大大减少车辆等待时间，提高运营效率，强大的液压勾臂系统，采用高强度钢板制成的臂架和钩臂，结构牢固，受力均匀，耐用性强，由液压油缸驱动，动作平稳有力。通过驾驶室内的多路阀操纵杆**，可轻松完成锁紧、抬起、放下、卸料等一系列动作，操作简单便捷。

配备可靠的机械锁紧机构，确保垃圾箱在运输过程中牢固锁定，防止滑落，保障行车安全，液压系统通常设有安全溢流阀，防止系统过载。

东风天锦勾臂垃圾车是一款集成熟底盘、高效作业模式和出色经济性于一体的多功能环卫装备，是城市和乡村垃圾清运体系中的重要一环。

八、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    设备后，我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    完成后，技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

生产设备

Production Equipment

案例展示

Case Display

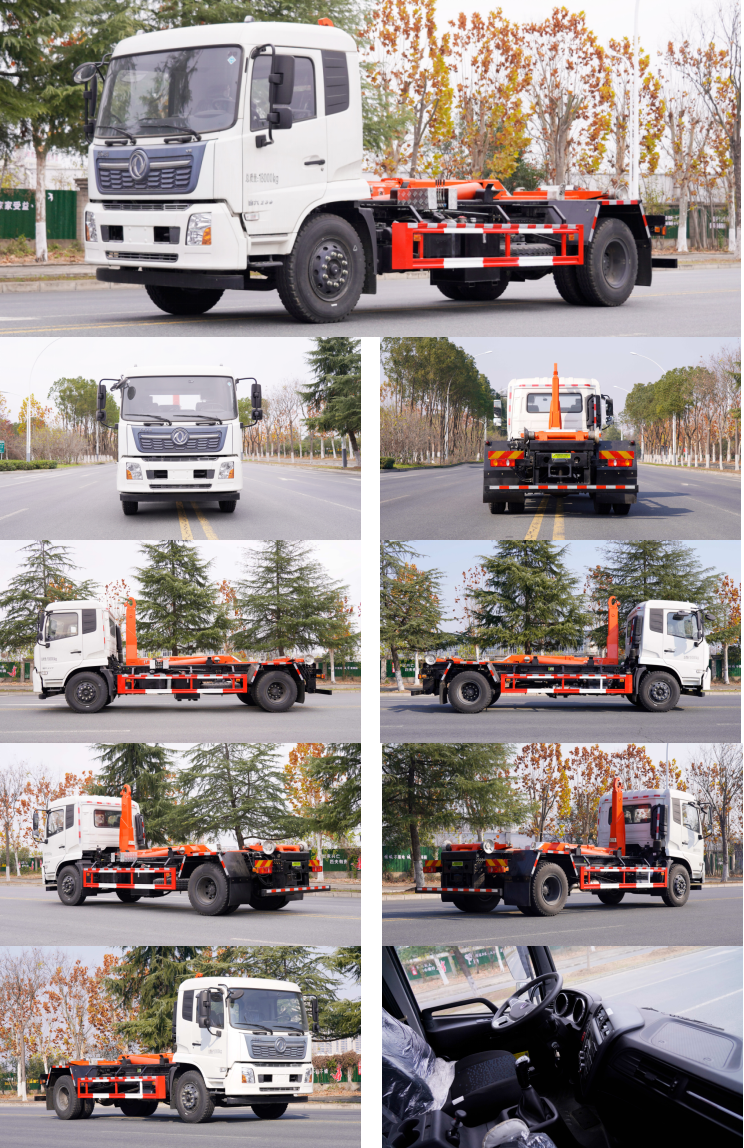

多方位图
