详细参数

一、产品概述

洗扫车是道路清扫车系列中的一款路面清扫保洁车辆，具有路面清洗、路面清扫路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。该车既可单独作为扫路车进行路面清扫抽吸作业；又可作为高压冲洗车进行路面冲洗抽吸作业；还可将路面清扫抽吸与高压冲水组合作为洗扫车使用，实现清扫、高压冲洗、抽吸的多种组合选择使用，以满足不同用户的多种需求，该车可广泛适用于：市政城区主干道路及高架桥路面的日常保洁，冲洗、清扫作业。

上汽跃进纯电动洗扫车是上汽跃进响应**"双碳"战略，针对城市环卫痛点研发的新能源环卫装备标杆产品。该系列产品以纯电动为核心技术路线，搭载宁德时代磷酸铁锂电池组（容量覆盖41.86 kWh），匹配永磁同步驱动电机（峰值功率60kW），实现零排放作业的同时，单次充电可满足5-6小时高强度作业需求，特别适配夜间"谷电"充电模式，显著降低运营成本。

上汽跃进纯电动洗扫车是上汽跃进针对城市道路清扫、抑尘需求推出的新能源专用作业车辆，聚焦“绿色环卫”理念，依托纯电动动力系统，实现零排放、低噪音的作业模式，适用于小区、园区、城市道路等场景的路面清扫、垃圾回收及高压冲洗作业。

产品采用"中置双盘扫+后置宽吸嘴+内置高压喷杆"的模块化设计，集成智能液压浮动系统与自动避障功能，作业时同步完成洗扫、吸尘、高压冲洗三重净化，较传统车型节能30%以上。单人操作效率较人工清扫提升3倍，特别适用于城市道路、厂区路沿、干道等的清洗、清扫工作。

可作为市政环卫**合作车型，其应用不仅解决了传统环卫车噪音大、污染重、人工依赖度高等问题，推动环卫行业向绿色化、智能化转型升级，为"打赢蓝天保卫战"提供创新解决方案。

三、车型配置

整车配置
车辆名称		AYH5037TXSSHBEV型纯电动洗扫车
整车型号		AYH5037TXSSHBEV
底盘型号		SH1037PCEVNZY1
总 质 量(kg)		3250
整备质量(kg)		2800,2700
额定载质量(kg)		320,420
轴    距(mm)		2500
清水箱容积(m³)		1.1
垃圾箱容积(m³)		2.4
电池品牌		宁德时代
电池类别		磷酸铁锂蓄电池
电池电量(kWh)		41.86
电池额定电压(V)		334.88
电池额定容量(Ah)		125
续驶里程(满载40km/h等速法)		250
充电时间(h)		0.5 -1
建议充电桩功率(KW)		80
电池能量密度(W.h/kg)		137.6
取电口(有/无)		有
底盘电机**功率(KW)		60
电池布局形式		底挂
燃料种类		纯电
箱体材质		不锈钢
外形尺寸(mm)		5100,5020*1750,1700,1670*2350,2300,2250,2200
轮胎型号		185R14LT 8PR
轴    荷(mm)		1550/1700
前悬/后悬(mm)		1090/1410
前轮距/后轮距(mm)		1305,1330/1300
接近角/离去角(mm)		18/7
**车速(km/h)		90
驾驶室准驾人数(人)		2
底盘配置
底盘 电机	电机生产企业/型号	上汽大通汽车有限公司/ TZ210XSKCJ
	电机功率(kw)/马力(ps)	60/82
	电机额定功率(KW)	30
	电机峰值功率(KW)	60
**器	驱动电机**器型号	KTZ33X38SYJ01
	驱动电机**器生产企业	上汽大通汽车有限公司
	驱动电机**方式	矢量**
	驱动电机**器冷却方式	液冷
上装配置
清扫 作业	清扫宽度(扫刷位置)(mm)	1800
	洗扫宽度(侧喷杆位置)(mm)	2000
	清扫速度(km/h)	5-20
	清扫效率(%)	96%
	清扫能力(㎡/h)	36000
吸盘	吸盘波纹管直径(mm)	140
	吸盘工作时离地间隙(mm)	5-8
	吸盘材质	优质碳钢
	吸盘形式	后置
高压 水泵	型号	7.5kw高压水泵动力机组
	压力(Mpa)/流量(L/min)	15/30
液压 系统	主要部件	齿轮泵、摆线马达、液压缸、电磁阀、集成块、手动液压应急泵等
	压力(Mpa)/容积(L)	10/22
风机	品牌/型号	长沙捷尔美/SLFJ5-0A
	型式	离心式风机
	传动方式	电动直驱
	转速(r/min)/功率(kw)	3000/7.5
整车 电控	厂家/品牌	百兆富
	主要原件	**单元、现场传感器、液压阀块单元、气控箱、上装电机电气元件及喷淋水路电气装置
	工作电压(V)	12
其他(加装)

四、注意事项

1.根据现行**相关政策,本产品的使用期限为8-15年(以当地车管所/行**管部门**规定及当时**政策为准),使用期限满后,可向当地车管所申请报废,使用期间必须按照车管所要求按时参加车辆年检。

2.为了保证您的洗扫车正常使用，要求操作人员在使用前及使用中勤检查、勤保养、以充分发挥洗扫车的技术性能和效益，延长使用寿命。

① 例行保养是各级保养的基础，以清洁、检查为**，要求每日作业完成后进行。

② 在清扫灰尘较大的路面时，应每日清理垃圾箱体。

③ 冲洗垃圾箱内部、吸管、后门密封条、车身及各总成外部，擦拭玻璃及后视镜等。

④ 查看电池电量剩余状态，确保充电接口干燥无腐蚀；

⑤ 检查液压油面，必要时添加；

⑥ 检查风机、水泵传动皮带张紧情况，必要时调整；

⑦ 启动电机后，听其运转是否有异常或杂音；

⑧ 查看作业时操纵及仪表是否正常；

⑨ 检查整车有无渗油、漏水、漏气现象，必要时排除；

⑩ 检查轮胎螺母、各部螺栓、螺母及销轴的固定是否松动；

⑪ 检查轮胎外观及气压、驻车制动器及转向系统是否正常，必要时紧固、加气；

⑫ 打开水滤器下部的放水开关，将过滤器内杂质排除；

⑬ 排除当日发生的故障。

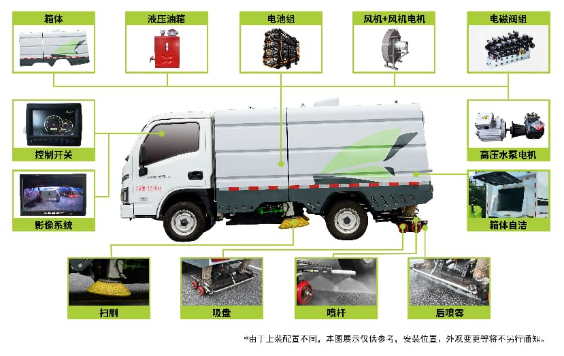

五、产品分解图

六、细节配置

图片	名称	功能介绍
	底盘配置	采用上汽跃进二类汽车底盘改装，加装风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、扫盘降尘系统、液压系统等改装而成。
	路沿石立面刷洗	在洗扫作业过程中、对高于路面的人行道和立面墙体、可打开左、右喷杆上的路沿清洗弯管上的球阀、高压水经喷水管喷水、形成的高压水幕可完成路沿和路沿石立面洗刷。
	后喷雾	为避免车辆在作业过程中扬起的灰尘造成二次污染、可打开后喷雾开关、高压水流经喷嘴以雾状喷出、洒落地面、可有效降低空气中的浮尘、达到净化空气的目的。
	卷盘冲洗	整车配备 15 米自动缠绕卷盘和高压长**一把、便于用户驻车清洗车辆、保持车辆清洁、避免灰尘的积落引起油路、气路堵塞、影响车辆使用寿命。
	箱体自洁	为避免垃圾箱倾灰过程中,垃圾箱内固态垃圾残渣吸附在箱体内,长时间会造成箱体腐蚀,影响产品使用寿命.箱内加装自洁喷头,产生的高压水流可将垃圾残渣全部冲出箱外。
	后置吸盘	采用吸滚扫一体式吸盘，吸盘内部带喷水降尘，比传统纯吸式吸盘效果更佳。
	扫  盘	中置两扫盘，单边一只，打开时呈V字形，可将垃圾聚拢**吸盘处。

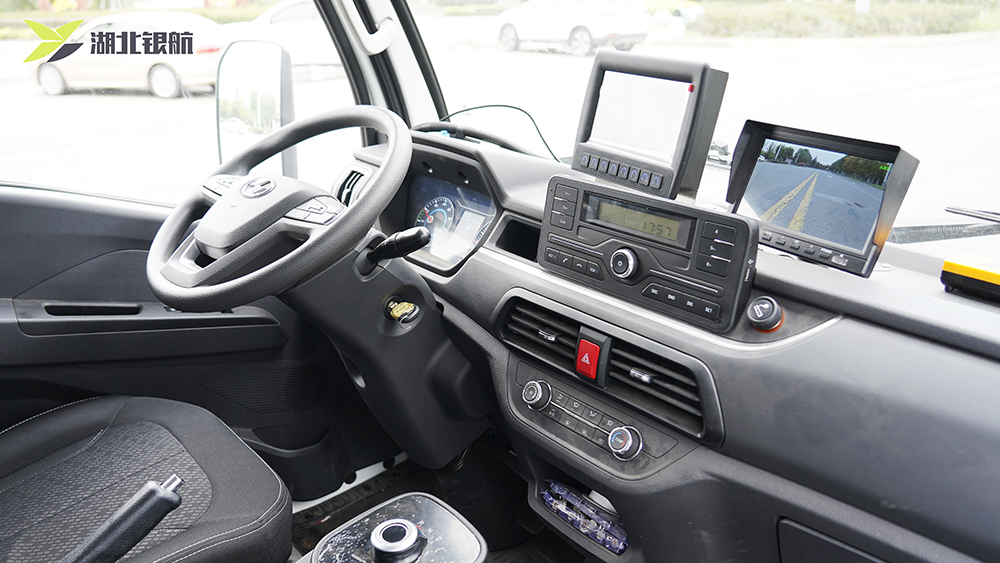

	驾驶室 集中**	可在驾驶室**车辆所有动作。
	上装箱体	不锈钢垃圾箱，用于储存清水与收集污水，底板整体折边无缝焊接，杜绝了泄漏风险。抗变形性能强、结构可靠性好，同时有效增加实际装填容积，不易变形、耐磨损、耐腐蚀性强。
	风机 + 风机电机	风机采用大功率耐磨离心式免维护风机，无噪音效率高，风量大，使用寿命长。
	自动 离合器	减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
	电磁阀	电磁阀组是车辆液压系统的核心部件，**整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀**盒罩，有效避免灰尘及垃圾物进入盒内。
	**面板	集成叠加设计，驾驶室旋钮式集中**，方便操作。
	电子 隔膜泵	**尾部喷水杆，喷水抑尘。
	电池组	采用‌磷酸铁锂电芯‌，具备长循环寿命、-20℃-60℃宽温域工作及快速充电三大核心优势。配合智能BMS系统实现过充/过放保护、实时温度监控及电量均衡，确保全天候作业稳定。相比传统燃油动力，电池组能耗成本降低60%以上，且支持夜间谷电充电，进一步优化运营经济性。防爆结构设计及IP67防护等级，有效应对洗扫车高湿、高尘的恶劣工况。

七、产品特点

① 上装箱体

垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强美观。垃圾箱采用不锈钢制作不锈蚀。

② 结构布局

工作装置采用“中置两盘扫+后置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”结构形式，实现路面的洗扫及吸尘。

③ 清洗装置型式

左右侧喷杆 V 形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾 全部归拢赶**吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。

④ 有效空间利用**化

清水箱和垃圾箱分体布置，有效空间利用**化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大流量高压喷嘴，可快速冲洗垃圾箱。

⑤ 高压侧喷杆

左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏，作业时整车安全性也提高。

⑥ 吸 盘

中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。

⑦ 配备电磁隔膜泵

该产品搭载电磁隔膜泵，分别向左、右扫盘输送低压水，实现扫盘作业降尘；泵体由电控系统自动**，无需人工操作。系统设置多种作业模式，支持一键启停，方便节能且减少误操作。驾驶室操作平台采用人体工程学设计，所有作业旋钮与监控仪表集成在驾驶员右侧操作盒上，布局简单直观、操作便捷。产品性能达到国际**水平，在市场上具备较强竞争力。

⑧ 驾驶室集中**

采用 PLC 编程、智能化**系统,电、液、气集中**,驾驶员可在驾驶室内完成各种动作的操作。

⑨ 专人试车

模拟各种复杂工作环境，所有洗扫车在发车前实物测试。

⑩ 适用场景：

广泛适用于：城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙等路面、路沿的清洁工作及工地、厂区等干道的清洗、清扫工作。

八、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

生产设备

Production Equipment

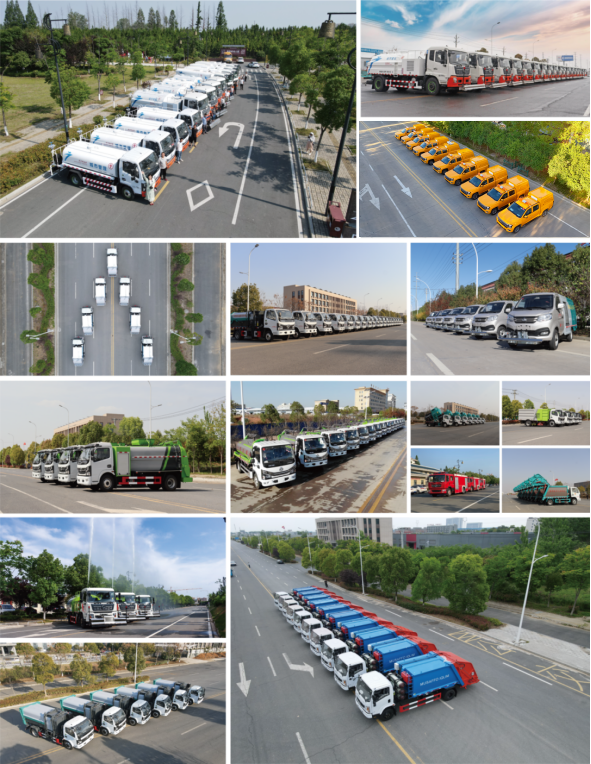

案例展示

Case Display

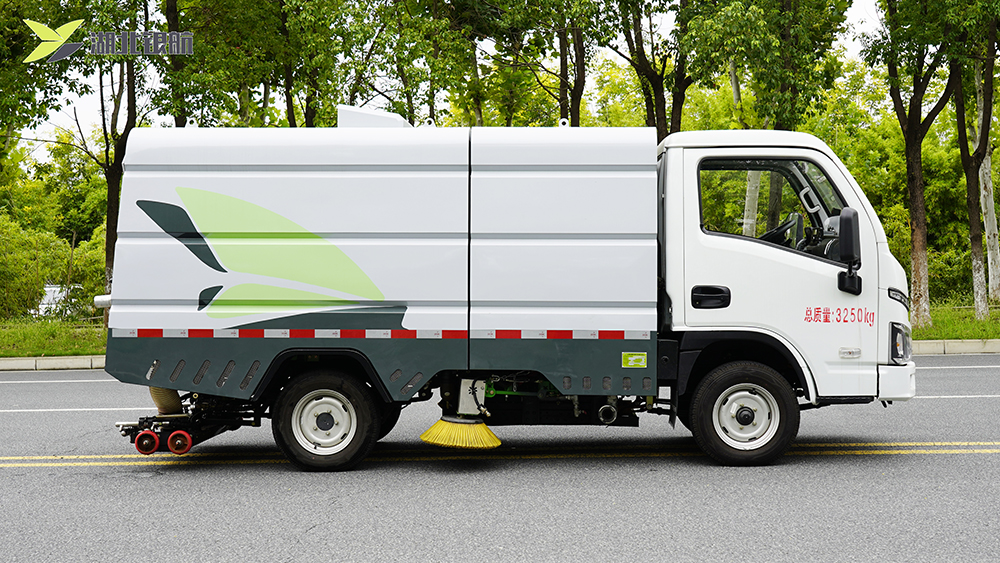

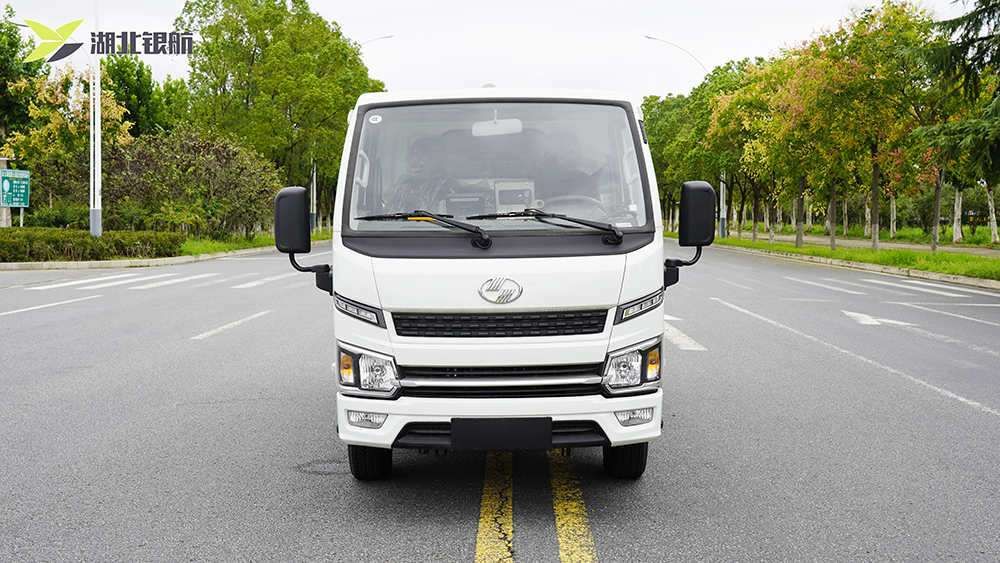

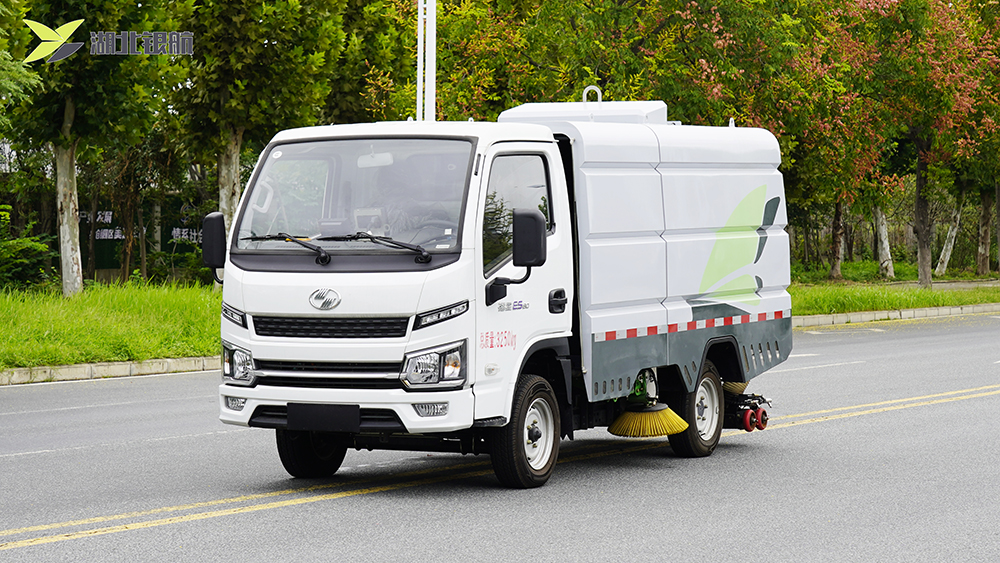

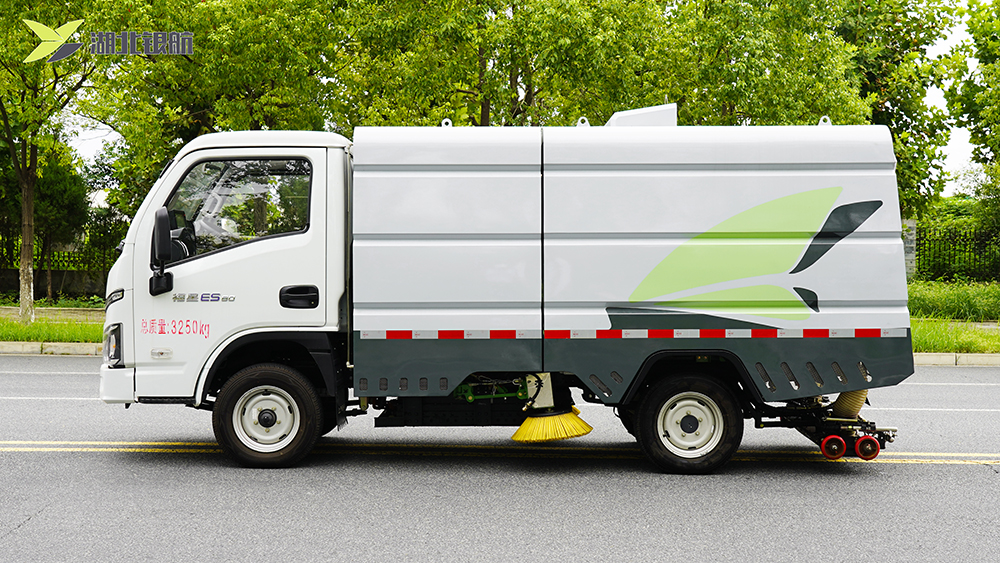

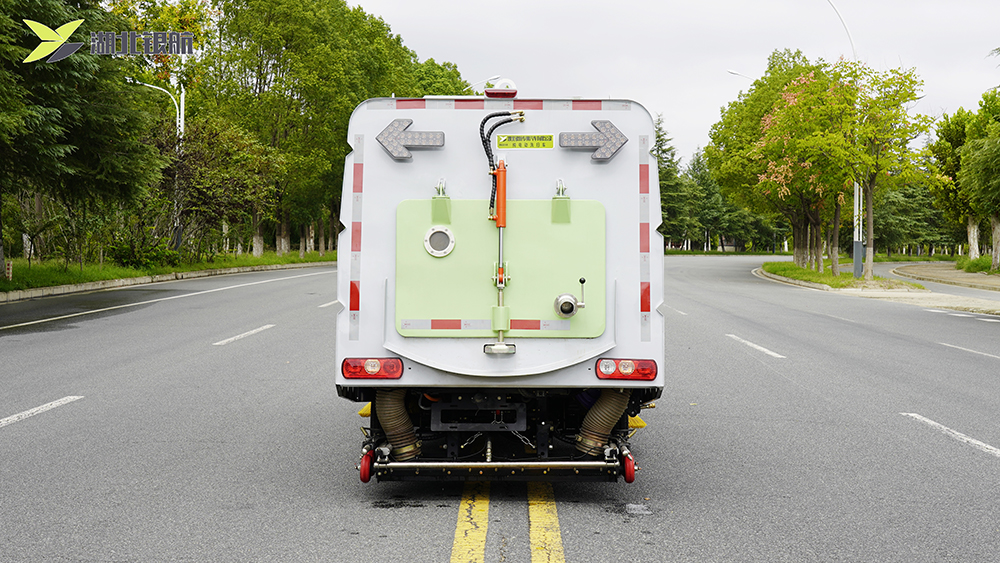

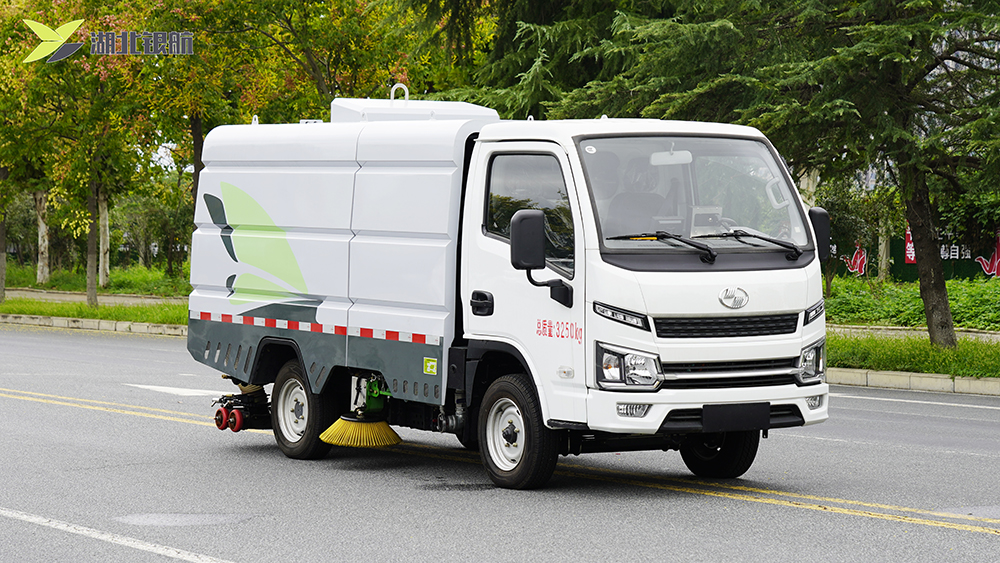

多方位图
