一、产品概述

我公司生产的AYH5120TXSSXBEV型陕汽德创纯电洗扫车是我公司生产的12吨规格的洗扫车，采用陕汽德创SX1120EV421N型**纯电动二类底盘改装，加装上装电机、清扫装置、垃圾箱、高压水路、低压水路、清水箱、液压系统、电控系统等改装而成；工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式，左右侧喷杆V形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾全部归拢赶**吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。吸盘装置具有遇障自动避让保护功能和自动复位功能。该功能有效地解决了吸尘装置易碰损的问题。全浮动吸嘴，具有吸尘宽度大，吸尘效率高的特点，并有利于吸嘴的调整和维护。车箱前部设有手压泵自动应急系统；尾部有选装喷水降尘装置；开、关垃圾箱门及垃圾倾倒都可在驾驶室内操作，安全、方便、可靠。

该洗扫车采用**的清扫技术，具有强大的清扫能力和高效的垃圾回收系统，能够迅速清除路面上的各种污垢和垃圾。同时，其冲洗系统能够确保路面干净整洁，提高城市环境卫生水平。此外，该洗扫车还具备出色的稳定性和耐用性，能够在各种恶劣路况下稳定工作，延长使用寿命。

该洗扫车采用纯电动驱动，零排放、低噪音，具有路面清扫、垃圾转运、环境净化等多功能，是一种高效环保的清洁设备。适用于城市道路、高速公路、广场、机场、码头、桥梁的机械化清扫、降尘等清洁作业。

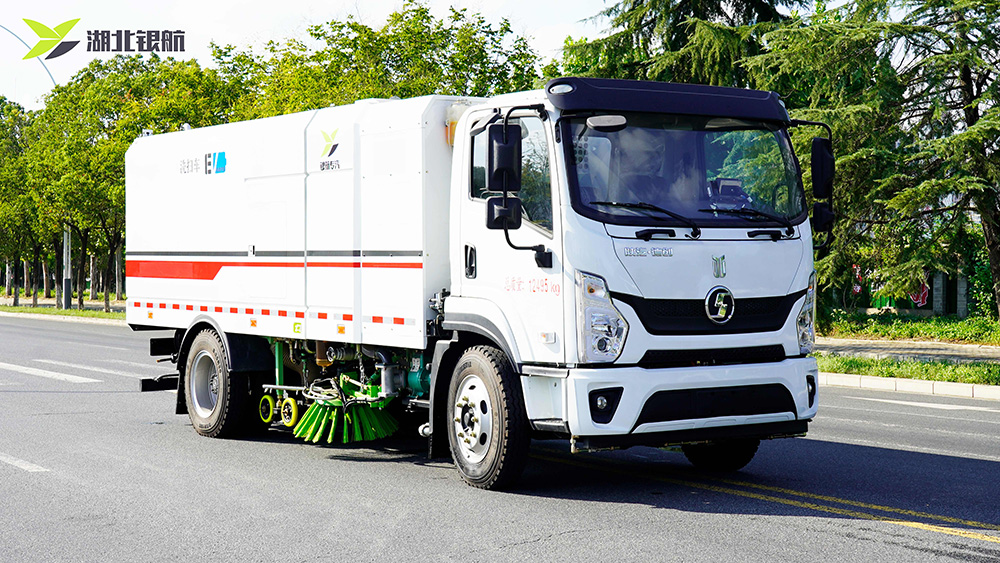

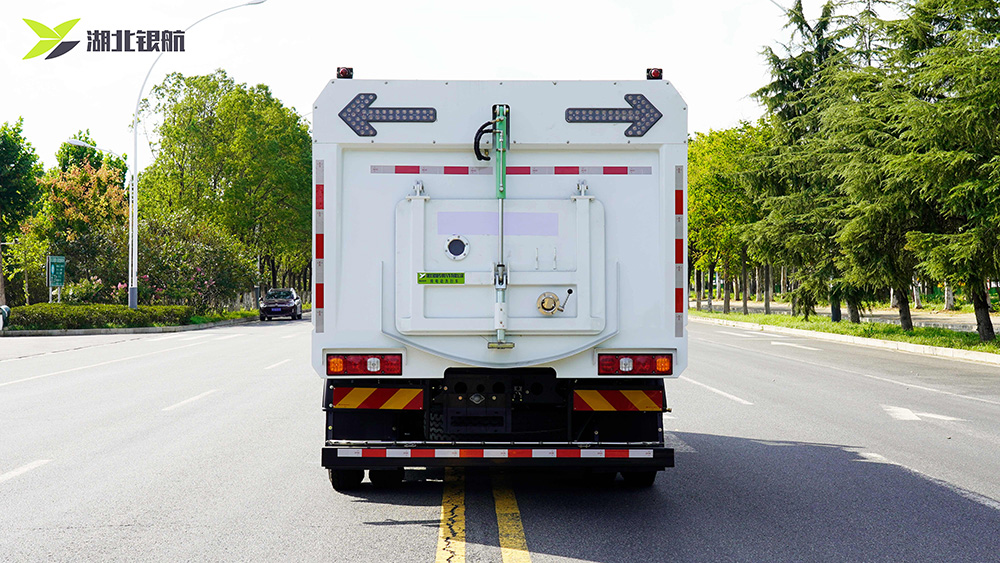

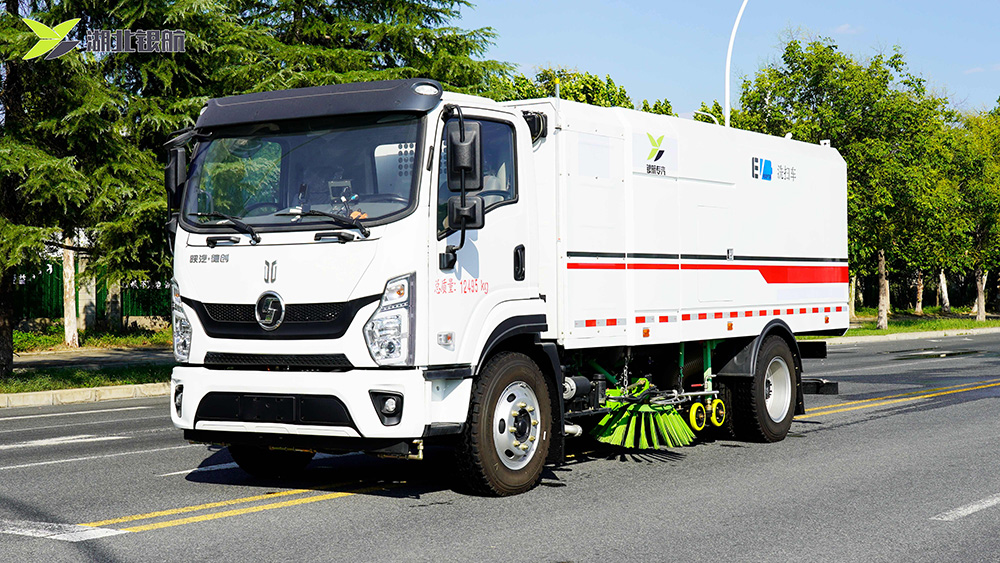

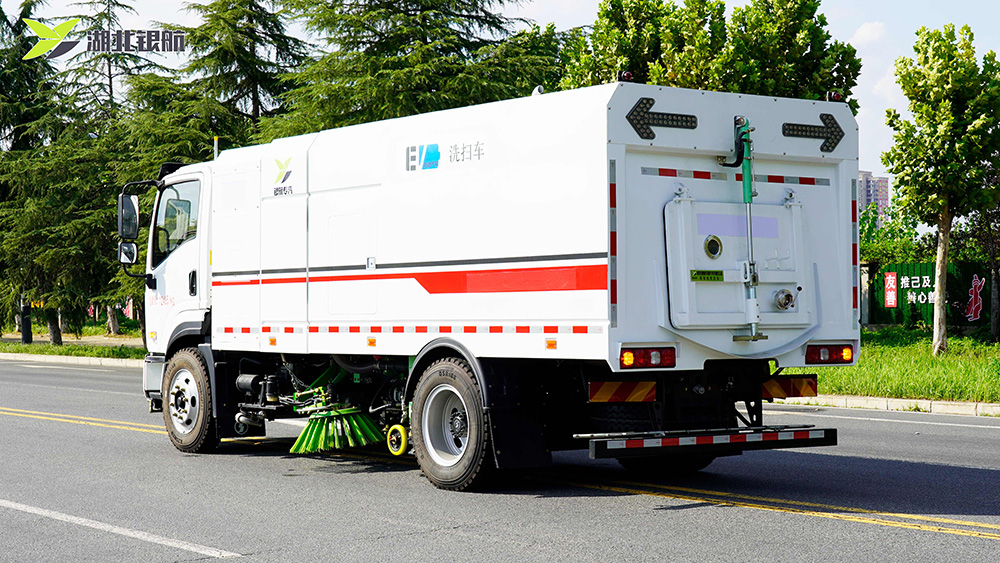

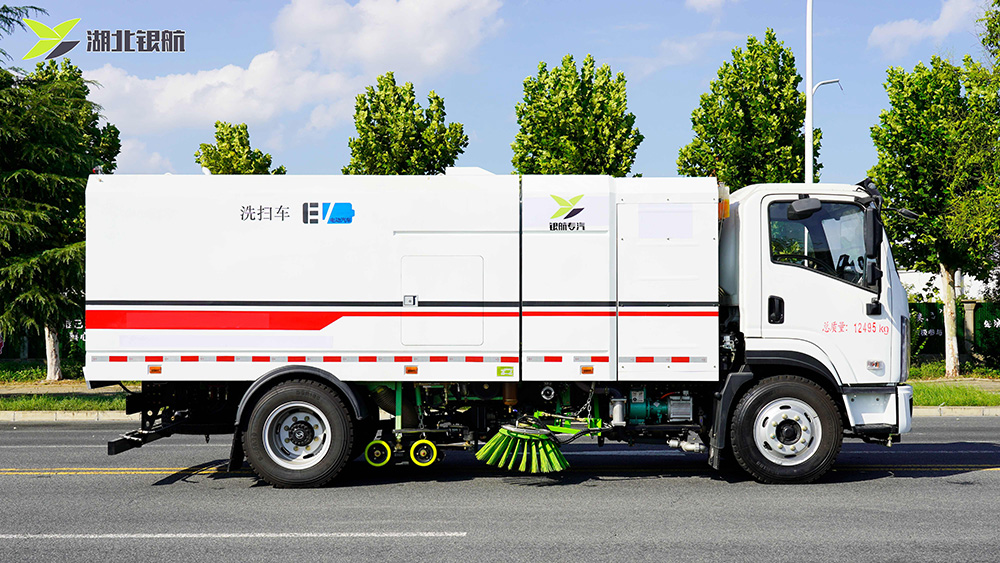

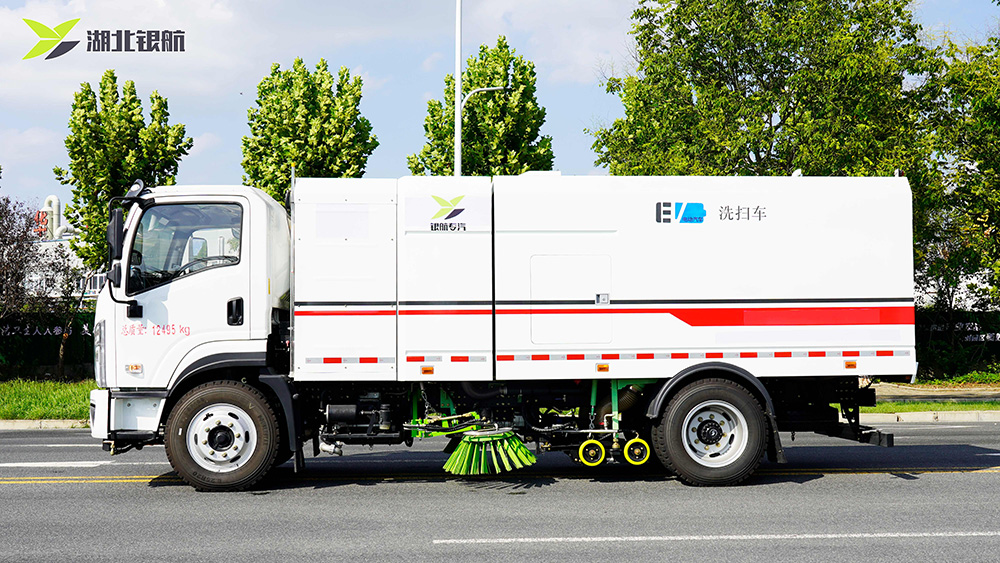

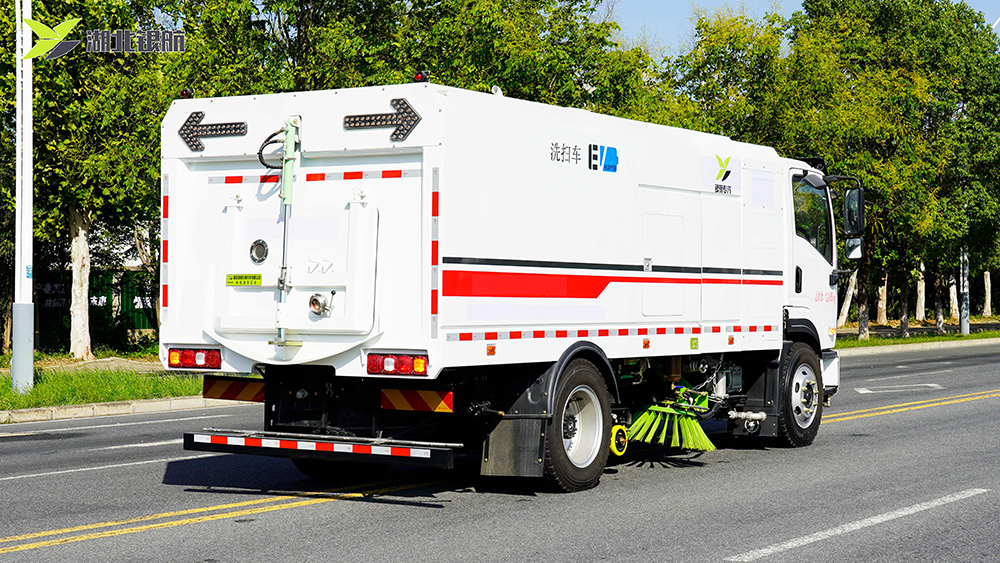

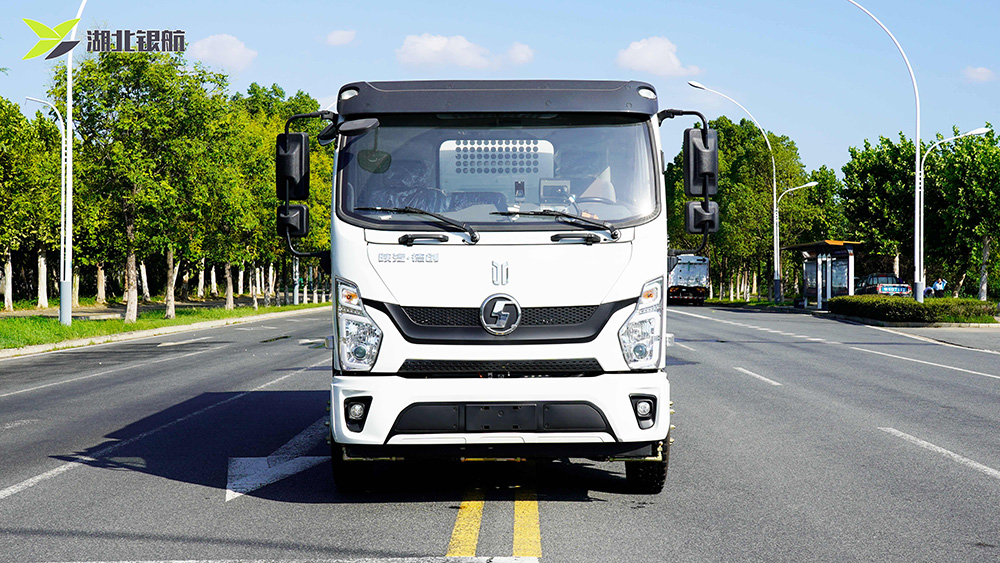

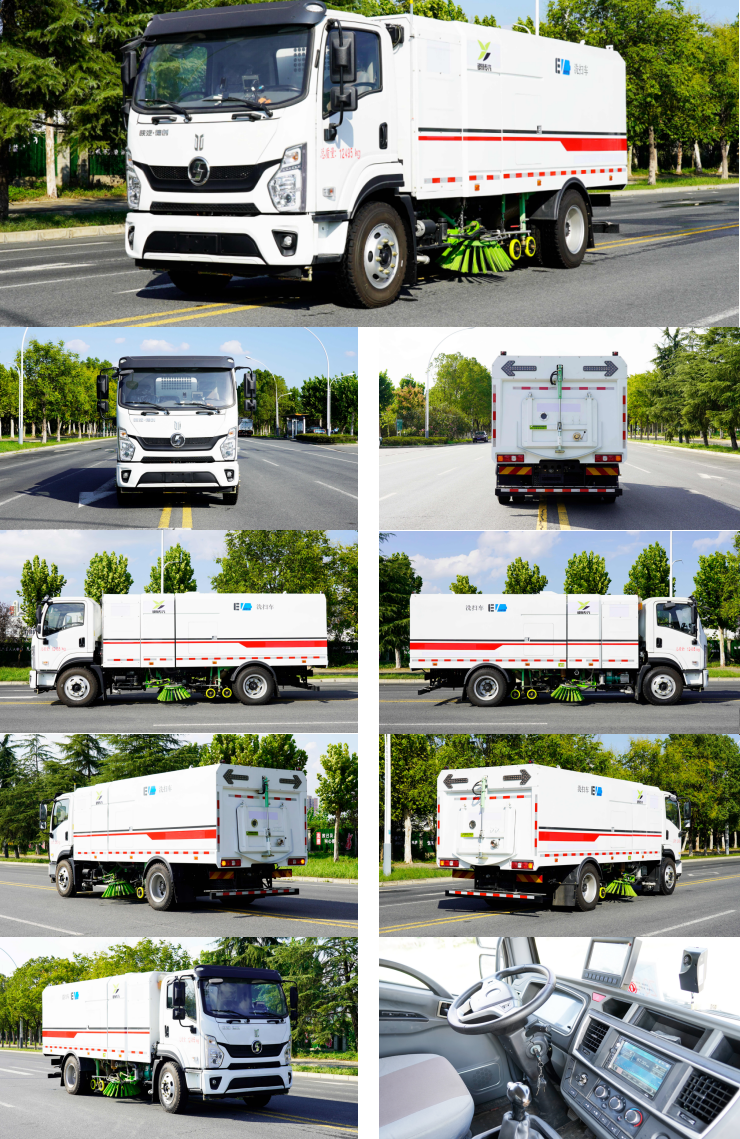

二、产品展示

三、车型配置

整车配置
车辆名称		AYH5120TXSSXBEV型纯电洗扫车
整车型号		AYH5120TXSSXBEV
底盘型号		SX1120EV421N
总 质 量(kg)		12495
整备质量(kg)		9950,9500,9100
额定载质量(kg)		2415,2350,2865,2800,3265,3200
轴    距(mm)		4200
清水箱容积(m³)		6
垃圾箱容积(m³)		5.5
电池品牌		宁德时代
电池类别		磷酸铁锂蓄电池
电池电量(kWh)		264
电池额定电压(V)		579.6
电池额定容量(Ah)		302
续驶里程(满载40km/h等速法)		250
充电时间(h)		快充1.5
建议充电桩功率(KW)		120
上装每小时消耗电量(kWh)		41
上装电机额定功率(KW)		80
底盘电机**功率(KW)		160
电池布局形式		后背
燃料种类		纯电动
箱体材质		优质碳钢+不锈钢
外形尺寸(mm)		7450,7350×2300,2350,2400×2850,2900,2950,3000
轮胎型号		8.25R20
轴    荷(mm)		4165/8330
前悬/后悬(mm)		1195/2055,1195/1955
前轮距/后轮距(mm)		1800,1951/1725,1806
接近角/离去角(mm)		20/8
**车速(km/h)		89
驾驶室准驾人数(人)		2，3
底盘配置
底盘 电机	电机生产企业/型号	精进电动 / TZ365XSC12
	电机功率(kw)/马力(ps)	105/218
	电机额定功率/扭矩(KW/N.m)	105/500
	电机峰值功率/扭矩(KW/N.m)	160/1050
**器	驱动电机**器型号	KTZ58X40SG55050
	驱动电机**器生产企业	深圳市英威腾电动汽车驱动技术有限公司
	驱动电机**方式/冷却方式	转矩转速**/水冷
变速箱		法士特4E120
上装配置
清扫 作业	清扫宽度(扫刷位置)(mm)	3300
	洗扫宽度(侧喷杆位置)(mm)	3500
	清扫速度(km/h)	3-20
	清扫效率(%)	96%
	清扫能力(㎡/h)	66000
吸盘	吸盘波纹管直径(mm)	Φ180
	吸盘工作时离地间隙(mm)	5-8
	吸盘材质/吸盘形式	Q235/中置
高压 水泵	型号	GTM-GF40
	压力(Mpa)/流量(L/min)	12/169
低压 水泵	型号	豪威40-45
	扬程(m)/流量(L/min)	45/40
液压 系统	厂家/品牌	海普瑞斯
	主要部件	齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等
	压力(Mpa)/容积(L)	12/60
风机	品牌/型号	晨风牌
	型式	7.1#专用高压离心风机
	传动方式	底盘电机带齿耐高温A带传动(4根)
	转速(r/min)/功率(kw)	2000/80
整车 电控	厂家/品牌	百兆富
	主要原件	**单元、现场传感器、液压阀块单元、气控箱、上装电机电气元件及喷淋水路电气装置
	工作电压(V)	24
	功率(kw)/马力(ps)/排量(L)	160/217/0
其他(加装)		/

四、注意事项

1. 只有熟悉本洗扫车的操作保养要求，并受过专门训练的人员才允许驾驶本车。

2.驾驶员和维护员应严格执行说明书规定操作注意事项和保养要求。

3.作业时应避免无关人员靠近车辆，特别是车辆后部。

4.车辆在行驶作业过程中，注意避让砖头等大块垃圾。

5.车辆在排泄污水时，请先打开箱门上的排污阀，待排污阀不再排水后再打开箱门继续排放污水；**举升箱体进行垃圾卸料。

6.卸料后打开自洁功能清洗垃圾箱体内部，再打开卷盘功能冲洗箱门及车身。

7.车辆在排污时请在专用的排污点进行排污，箱体后门5米内不得站人。垃圾箱在没有完全落下且箱门没有锁止前，不得进入正常行驶。

8.作业前，认真检查车辆的状态符合作业要求开始作业。

9.作业完毕车辆熄火,关闭电源总开关,检查车辆各连接点是否正常。

10.定期清洗车辆内部；按时做保养；及时处理故障，不带“病”作业。

11.垃圾箱门未打开时，严禁升起箱体倾倒垃圾；箱体升起后严禁移动车辆；吸盘未收起时，严禁倒车作业。

12.当上装液压系统出现故障，大箱不能正常举升时，可操作手动液压泵使大箱举升到适合检修的角度，需要升起垃圾箱进行保养或检修时，必须用支撑杆可靠地支撑，严禁无保护支撑在垃圾箱下工作。

13.当车辆提示报**时，应立即停止作业并检查处理故障，待故障彻底消除后方可继续作业；专业的维修项目应交给生产厂家或厂家认可的修理点进行维修；车辆发生事故时，应打开尾部箭头灯（双闪），按照**事故处理程序等待处理或救援。

14.错误操作可能造成车辆功能不正常；作业效果差；车辆结构或配件的损坏；操作人员或周边人群的人身财产安全。同时因错误操作或人为造成的损坏也不在免费保修范围内。

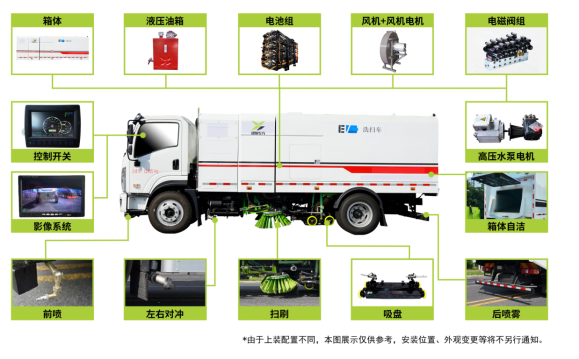

五、产品分解图

六、细节配置

图片	名称	功能介绍

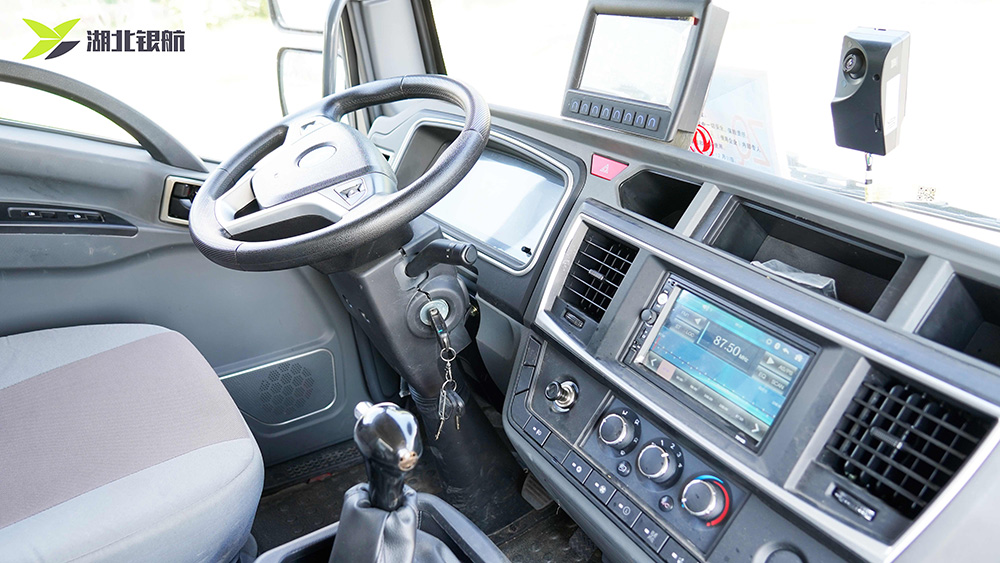

	底盘配置	采用陕汽重卡底盘，搭载陕汽L5000标准驾驶室，空间宽敞；配备中控锁、电动摇窗机、多功能方向盘、原厂空调等配置，提升驾驶员操作便捷性与舒适性。采用宁德时代磷酸铁锂电池，搭配永磁同步电机，动力强劲且能耗低；充电时间约2小时，续航里程可达300公里以上。
	高压前喷	高压水泵带动、可配合洗扫作业、前期可对路面**污垢进行冲洗清理、并避免洗扫作业时扬尘。又可在较干净的路面配合低压冲洗作业、进行路面降噪处理。
	左右对冲	对环境较干净的路面、可启动低压冲洗功能、由底盘取力器驱动洒水泵、实现洒水车低压冲洗功能。
	路沿石立面刷洗	在洗扫作业过程中、对高于路面的人行道和立面墙体、可打开左、右喷杆上的路沿清洗弯管上的球阀、高压水经喷水管喷水、形成的高压水幕可完成路沿和路沿石立面洗刷.
	后喷雾	为避免车辆在作业过程中扬起的灰尘造成二次污染、可打开后喷雾开关、高压水流经喷嘴以雾状喷出、洒落地面、可有效降低空气中的浮尘、达到净化空气的目的。
	卷盘冲洗	整车配备 15 米自动缠绕卷盘和高压长**一把、便于用户驻车清洗车辆、保持车辆清洁、避免灰尘的积落引起油路、气路堵塞、影响车辆使用寿命。
	箱体自洁	为避免垃圾箱倾灰过程中,垃圾箱内固态垃圾残渣吸附在箱体内,长时间会造成箱体腐蚀,影响产品使用寿命.箱内加装自洁喷头,产生的高压水流可将垃圾残渣全部冲出箱外。
	中置吸盘	采用吸滚扫一体式吸盘，吸盘内部带喷水降尘，比传统纯吸式吸盘效果更佳。
	扫  盘	中置两扫盘，单边一只，打开时呈V字形，可将垃圾聚拢**吸盘处。
	驾驶室 集中**	可在驾驶室**车辆所有动作。
	上装箱体	不锈钢垃圾箱，水箱为碳钢板，3mm 边板，4mm 底板，用于储存清水与收 集污水，底板整体折边无缝焊接，杜绝了泄漏风险。抗变形性能强、结构可靠性好，同时有效增加实际装填容积，不易变形、耐磨损、耐腐蚀性强。
	电池组	采用‌磷酸铁锂电芯‌，具备长循环寿命、-20℃-60℃宽温域工作及快速充电三大核心优势。配合智能BMS系统实现过充/过放保护、实时温度监控及电量均衡，确保全天候作业稳定。相比传统燃油动力，电池组能耗成本降低60%以上，且支持夜间谷电充电，进一步优化运营经济性。防爆结构设计及IP67防护等级，有效应对洗扫车高湿、高尘的恶劣工况。
	高压水泵电机	以零排放特性契合绿色城市需求，其搭载的高效电机在清洁顽固污渍时展现强劲动力，同时智能温控系统与轻量化设计保障了长时间作业的稳定性与续航能力。相较于传统燃油机型，纯电驱动显著降低噪音和维护成本，尤其适合对环保要求严苛的背街小巷等场景，成为现代环卫升级的核心技术支撑。
	风机 + 风机电机	离心式风机：风机采用大功率耐磨离心式免维护风机，无噪音，效率高，风量大，使用寿命长。 风机电机作为核心清扫动力部件,以永磁同步电机技术为核心，具备高效节能、稳定耐用、智能适配等优势。经济性上，能耗成本较燃油驱动降55%以上,暂停作业可低功耗待机;环保性突出,且无尾气排放。
	自动 离合器	减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
	电磁阀	电磁阀组是车辆液压系统的核心部件，**整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀**盒罩，有效避免灰尘及垃圾物进入盒内。
	**面板	集成叠加设计，驾驶室旋钮式集中**，方便操作。
	电子 隔膜泵	**尾部喷水杆，喷水抑尘。
	应急系统	可通过手动应急液压泵来**全车液压系统。

七、
产品特点

（一）、优点

① 零排放。纯电动汽车使用电能，在行驶中无废气排出，不污染环境。

② 能源利用率高。有研究表明，同样的原油经过粗炼，送**电厂发电，经充入电池，再由电池驱动汽车，其能量利用效率比经过精炼变为汽油，再经汽油机驱动汽车的要高。

③ 结构简单。因使用单一的电能源，省去了油箱、发动机、变速器、冷却系统和排气系统，相比传统汽车的内燃汽油发动机动力系统，其结构大为简化。

④ 噪声小。在行驶过程中振动及噪声小，车厢内外十分安静。

⑤ 原料广。使用的电力可以从多种一次能源获得，如煤、核能、水力等，解除了人们对石油等资源枯竭的担心。

⑥ 移峰填谷。对于发电企业和电力公司来说，电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电，可以平抑电网的峰谷差，使发电设备日夜都能充分利用，从而大大提高经济效益。

（二）、特点

1、垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强， 美观。垃圾箱采用不锈钢制作，永不锈蚀。

2、工作装置采用“中置两盘扫+后置吸嘴+后置高压主喷杆+左右高压侧喷杆”布置形式。

3、中置两盘+后置吸嘴+吸盘后置高压主喷杆+左右高压侧喷杆结构，实现路面的洗扫及吸尘。

左右侧喷杆V形布置和吸嘴后置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾全部归拢赶**吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。

4、清水箱和垃圾箱分体布置，有效空间利用**化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大 流量高压喷嘴，可快速冲洗垃圾箱。

5、左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏，作业时整车安全性也提高。

6、后置吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。

7、采用PLC编程、智能化**系统，电、液、气集中**，驾驶员可在驾驶室内完成各种动作的操作。

八、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    设备后，我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    完成后，技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。
