详细参数

一、产品概述

我公司生产的福田智蓝18吨纯电动洗扫车是我公司生产的18吨规格的洗扫车，加装上装电机、清扫装置、垃圾箱、高压水路、低压水路、清水箱、液压系统、电控系统等改装而成，工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式，左右侧喷杆V形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾全部归拢赶**吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳，吸盘装置具有遇障自动避让保护功能和自动复位功能，该功能有效地解决了吸尘装置易碰损的问题，全浮动吸嘴，具有吸尘宽度大，吸尘效率高的特点，并有利于吸嘴的调整和维护，箱体内部4组高分子滤筒高效过滤，有效地降低了扬尘带来的二次污染，车箱前部设有手压泵自动应急系统，尾部有选装喷水降尘装置，开、关垃圾箱门及垃圾倾倒都可在驾驶室内操作，安全、方便、可靠。

该洗扫车采用**的清扫技术，具有强大的清扫能力和高效的垃圾回收系统，能够迅速清除路面上的各种污垢和垃圾，同时，其冲洗系统能够确保路面干净整洁，提高城市环境卫生水平，此外，该洗扫车还具备出色的稳定性和耐用性，能够在各种恶劣路况下稳定工作，延长使用寿命。

该洗扫车采用纯电动驱动，零排放、低噪音，具有路面清扫、垃圾转运、环境净化等多功能，是一种高效环保的清洁设备，适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁的机械化清扫、降尘等清洁作业。

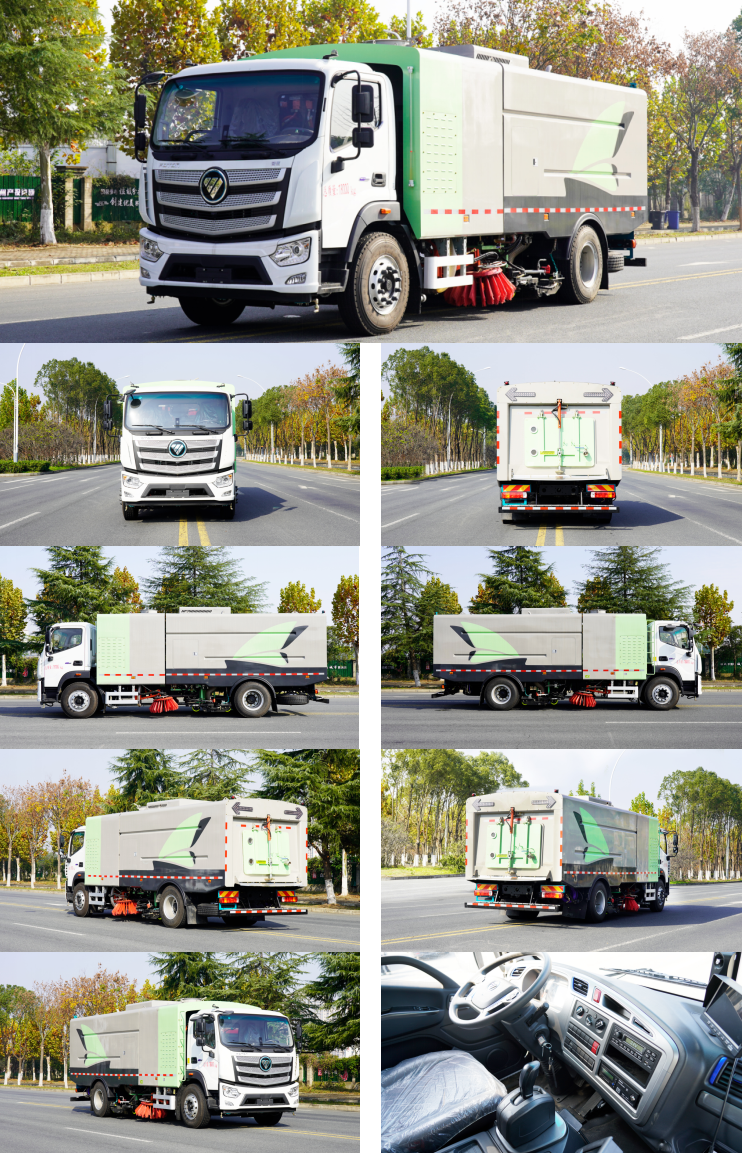

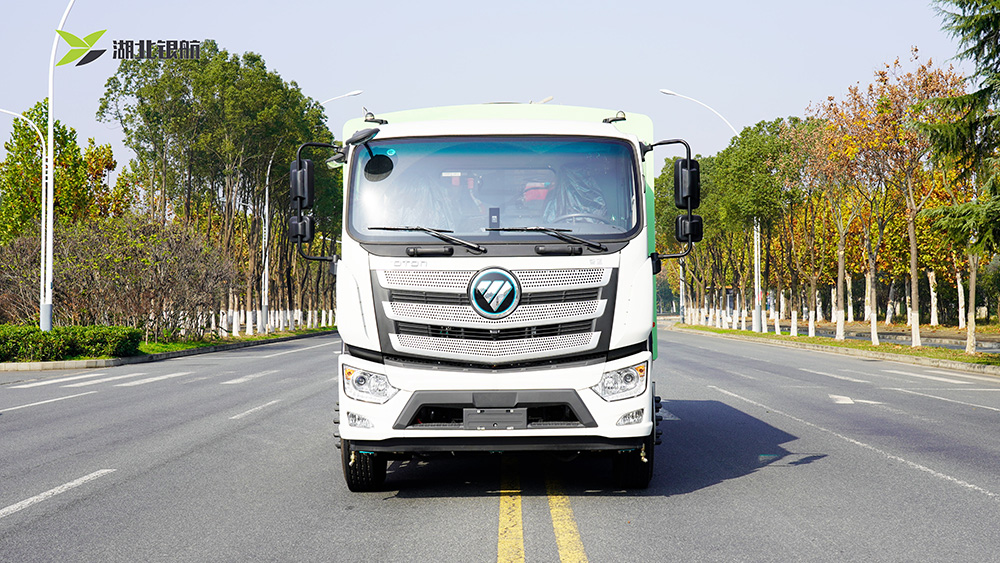

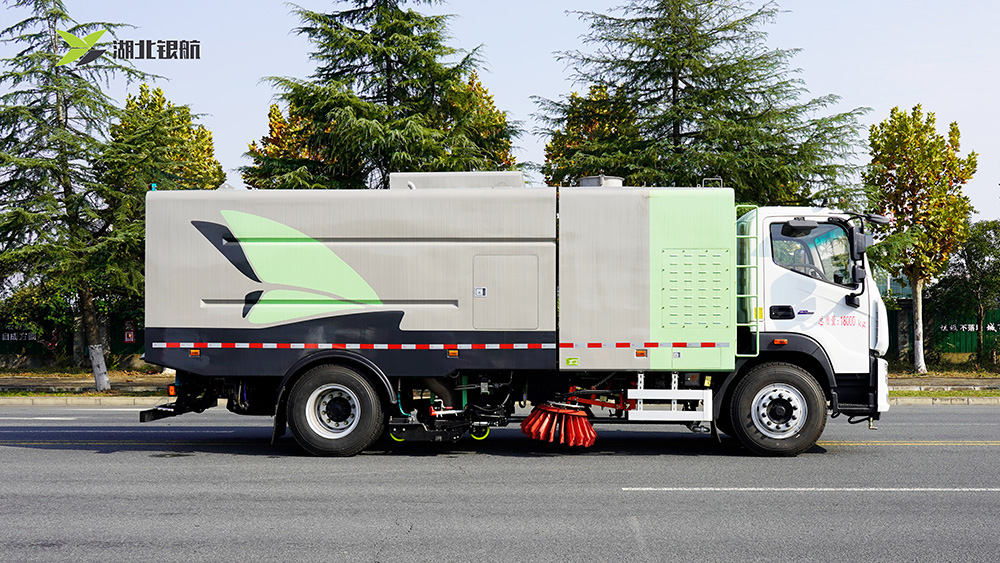

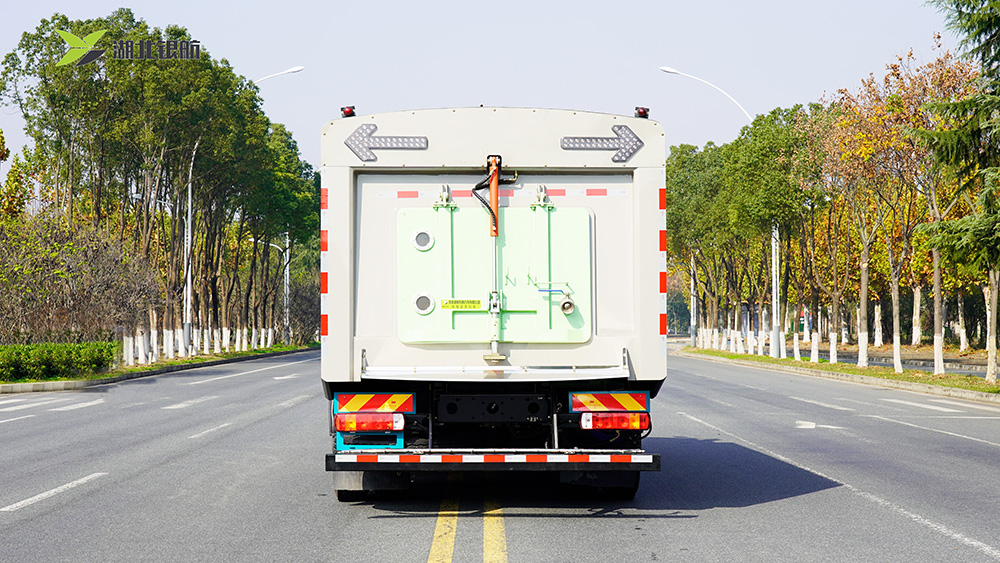

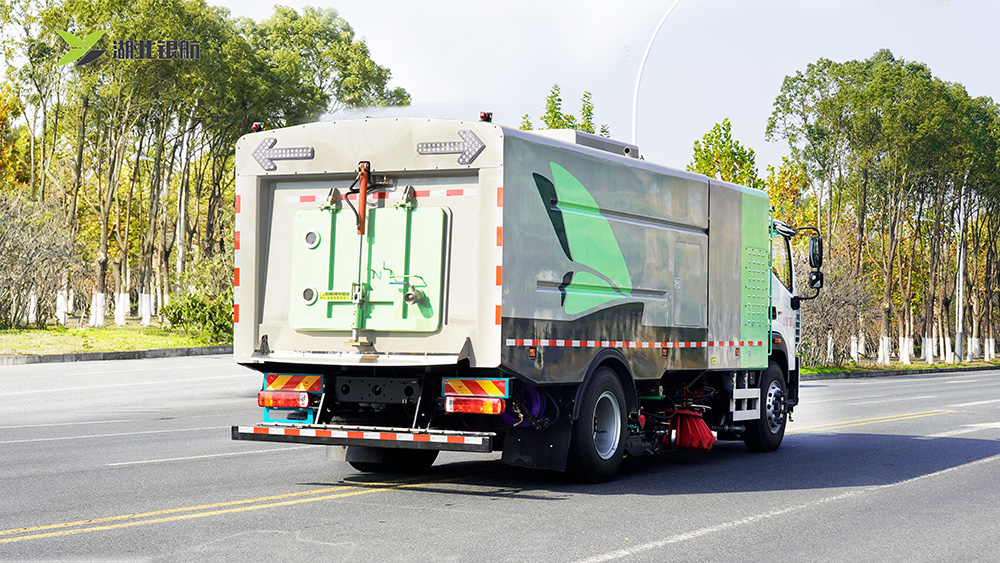

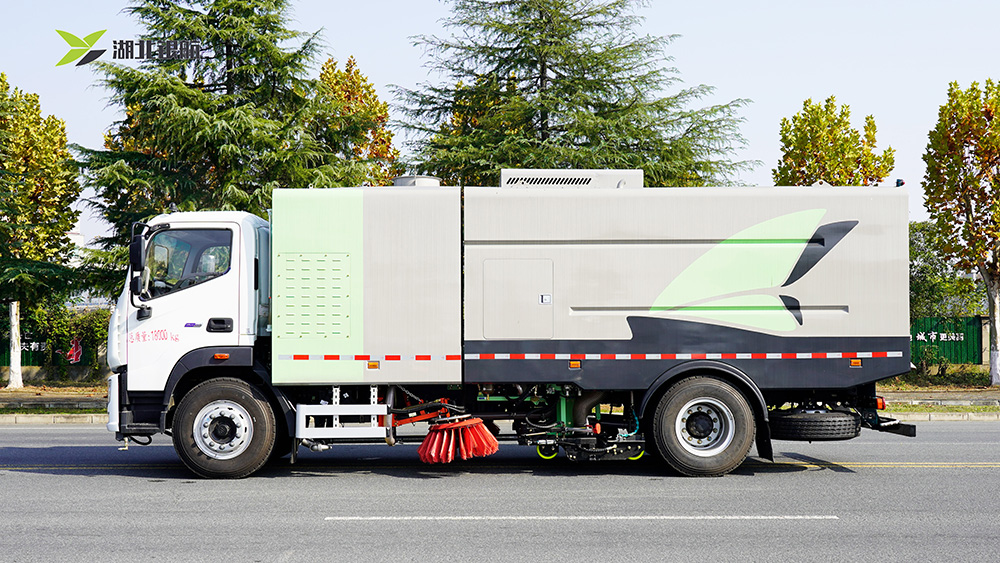

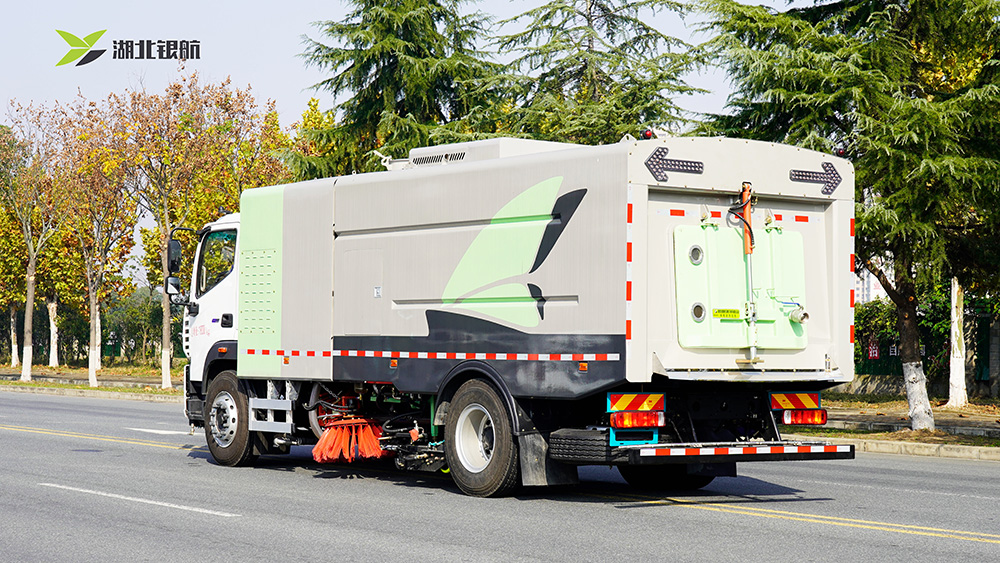

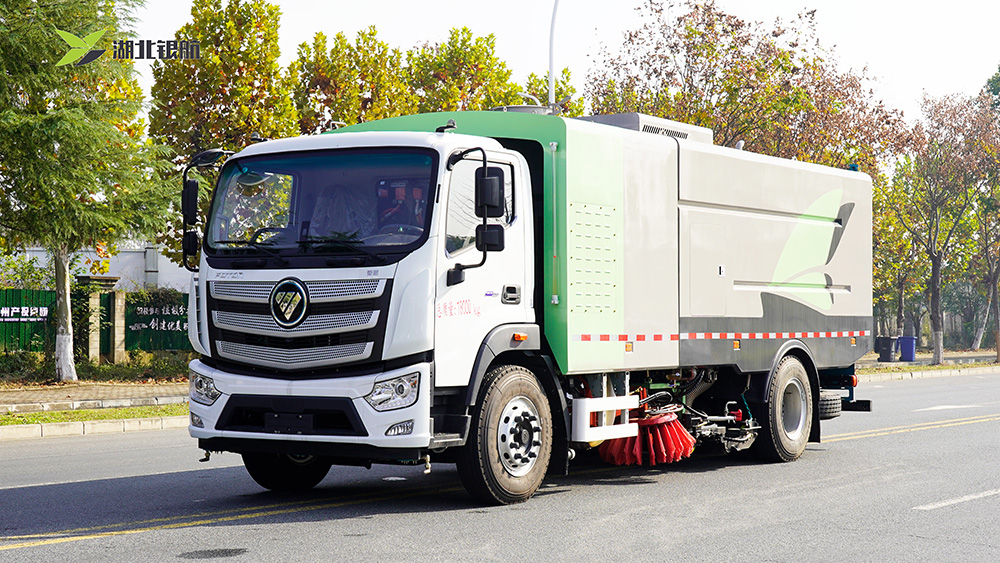

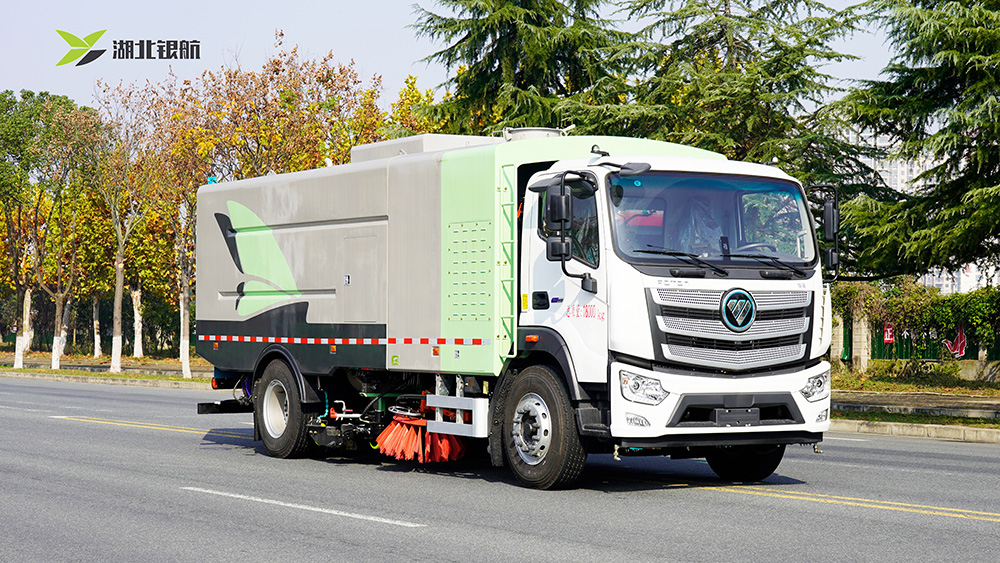

二、产品展示

三、车型配置

整车配置
车辆名称		AYH5186TXSBJBEV型纯电动洗扫车
整车型号		AYH5186TXSBJBEV
底盘型号		BJ1186EVJA1
总 质 量(kg)		18000
整备质量(kg)		13250,12850
额定载质量(kg)		5020,4955
轴    距(mm)		4900,4800,4500
清水箱容积(m³)		8.5
垃圾箱容积(m³)		7.6
箱体材质		304不锈钢
外形尺寸(mm)		8450,8350,8050×2550,2500×3300,3250,3200
轮胎型号		10.00R20 18PR,11R22.5 18PR,295/80R22.5 18PR,275/80R22.5 18PR
轴    荷(kg)		6500/11500
前悬/后悬(mm)		1270/2280
前轮距/后轮距(mm)		2008,2020,2060/1860
接近角/离去角(mm)		17/22
**车速(km/h)		85,89,90
转弯半径(mm)		/
驾驶室准驾人数(人)		3,2
底盘配置
底盘电机	底盘电机型号
	底盘电机生产企业
	底盘电机功率(kw)
	底盘电机马力(ps)
变速箱
轮胎数(个)		6
板簧		10/8+8,3/8+3,3/7+3
轴数(个)		2
燃油种类		/
上装配置
清扫作业	清扫宽度（扫刷位置）(mm)	3500
	洗扫宽度（侧喷杆位置）(mm)	3500
	清扫速度(km/h)	5-10
	清扫效率(%)	95
	清扫能力(㎡/h)	35000（按10km/h）
吸盘	吸盘波纹管直径(mm)	180
	吸盘工作时离地间隙(mm)	8-10
	吸盘材质	/
	吸盘形式	/
高压水泵	型号	/
	压力(Mpa)	10
	流量(L/min)	150L/min
低压水泵	型号	60/90
	扬程(m)	90
	流量(L/min)	60
液压系统	主要部件	液压阀
	压力(Mpa)	10-12
	容积(L)	70
风机	品牌	北玻
	型式	离心式风机
	型号	7.5a
	传动方式	皮带传动
	转速(r/min)	2900
整车电控	厂家	百兆富
	主要原件	/
	工作电压(V)	24V
上装电机	电机生产企业	福建万润新能源科技有限公司
	电机型号	WR510-01297
	电机额定功率	80KW
	电机峰值功率	130KW
其他(加装)		/

四、注意事项

1.只有熟悉本洗扫车的操作保养要求，并受过专门训练的人员才允许驾驶本车。

2.驾驶员和维护员应严格执行说明书规定操作注意事项和保养要求。

3.作业时应避免无关人员靠近车辆，特别是车辆后部。

4.车辆在行驶作业过程中，注意避让砖头等大块垃圾。

5.车辆在排泄污水时，请先打开后门排污阀，待排污阀不再排水后再打开后门进行垃圾倾倒。

6.车辆在排污时请在专用的排污点进行排污，箱体后门5米内不得站人。垃圾箱在没有落下且锁止前，不得进入正常行驶。

7.作业前，认真检查车辆的状态符合作业要求开始作业。

8.作业完毕车辆熄火,关闭电源总开关,检查车辆各连接点是否正常。

9.定期清洗车辆内部；按时做保养；及时处理故障，不带“病”作业。

10.垃圾箱门未打开时不可倾翻垃圾箱；垃圾箱翻起后严禁移动车辆；吸嘴未收起时，严禁倒车作业。

11.当上装液压系统出现故障大箱不能正常举升时，可操作手动液压泵使大箱举升到适合检修的角度，需要翻起垃圾箱进行保养或检修时，应用支撑杆可靠地支撑，严禁无保护支撑在垃圾箱下工作。

12.当车辆提示报**时，应立即停止作业并处理故障，待故障彻底消除后方可继续作业；专业的维修项目应交给生产厂家或厂家认可的修理点进行维修；车辆发生事故时，应打开尾部箭头灯（双闪），按照**事故处理程序等待处理或救援。

13.错误操作可能造成车辆功能不正常；作业效果差；车辆结构或配件的损坏；操作人员或周边人群的人身财产安全。同时因错误操作或人为造成的损坏也不在免费保修范围内。

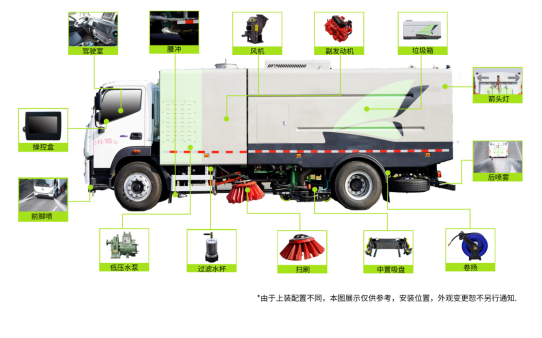

五、产品分解图

六、细节配置

图片	名称	配置
	底盘配置
	前喷	前喷装置通过向地面喷洒细密的水雾，提前将粉尘湿润、增重，使其无法飘散到空气中，从而极大地减少了作业过程中的粉尘污染，改善了驾驶员的作业环境和道路周边的空气质量。
	腰冲	腰冲系统实现了自动化清洗，在作业过程中或作业结束后，驾驶员在驾驶室内一键操作即可完成对侧面的冲洗，减轻工人的劳动强度，提高了整体作业效率。
	后喷杆	后喷杆是洗扫车实现高效路面清洗和清扫功能的核心组件之一，主要负责在车辆后方进行高压喷水作业。
	自洁	自洁功能通过一套预设的程序，利用车载的高压水泵、喷淋臂和喷嘴，用高压水流自动冲洗这些关键部位，将残留物清除并排出。
	卷扬	卷扬功能是其作为道路清洁设备的“心脏”，它结合了高效的机械清扫、精准的电驱动**、智能的喷水降尘三大核心，依托比亚迪**的纯电动底盘技术，零排放的显著优势，代表了当前环卫设备发展的**方向。
	扫盘	中置两扫盘，将垃圾聚拢**吸盘前方。
	中置吸盘	中置吸盘是安装在洗扫车底盘中部、车辆两个驱动轮之间的一个负压吸拾装置，它是现代洗扫车能否高效回收污水和垃圾的**关键部件，直接决定了车辆的清扫效率和作业效果。
	清洗喷杆	清洗喷杆，通常也称为喷水杆或冲洗杆，是洗扫车实现路面清洗和冲刷功能的关键执行部件，它直接决定了车辆的清洗宽度、效率和效果。
	尾部操作盒	洗扫车的尾部操作盒，操作人员在此完成绝大部分的作业设置和调整，它通常位于车辆尾部，方便工作人员在车后观察和操作设备。
	**开关	这是**面板的核心，通常由一系列旋钮开关或触摸按钮组成，每个开关**一个**的作业机构。
	海普瑞斯电磁阀组	海普瑞斯电磁阀组是车辆液压系统的核心部件，**整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀**盒罩，有效避免灰尘及垃圾物进入盒内。
	手动泵	通常也被称为“手动应急泵”或“手摇泵”，是液压系统中的一个重要备用装置，它的主要作用是在车辆主电源或主液压泵发生故障时，通过人力操作来驱动液压系统，完成关键动作，从而将车辆转移到安全状态或进行检修。
	低水位报**器	水位低于临界值，自动报**。
	电子隔膜泵	电子隔膜泵，**扫刷上方 的喷水支架，有效对扫盘扫刷产生的二次扬尘进行抑尘。

七、产品特点

1、垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强， 美观，垃圾箱采用不锈钢制作，永不锈蚀。

2、工作装置采用“中置两盘扫+后置吸嘴+后置高压主喷杆+左右高压侧喷杆”布置形式。

3、中置两盘+后置吸嘴+吸盘后置高压主喷杆+左右高压侧喷杆结构，实现路面的洗扫及吸尘，左右侧喷杆V形布置和吸嘴后置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾全部归拢赶**吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。

4、清水箱和垃圾箱分体布置，有效空间利用**化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随时加清水继续作业，垃圾箱采用双油缸自卸卸料，箱内同时设有大 流量高压喷嘴，可快速冲洗垃圾箱。

5、左右高压侧喷杆具有双向自动避障保护及复位功能，可减少左右高压侧喷杆损坏，作业时整车安全性也提高。

6、后置吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。

7、采用PLC编程、智能化**系统，电、液、气集中**，驾驶员可在驾驶室内完成各种动作的操作。

八、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    设备后，我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    完成后，技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。
