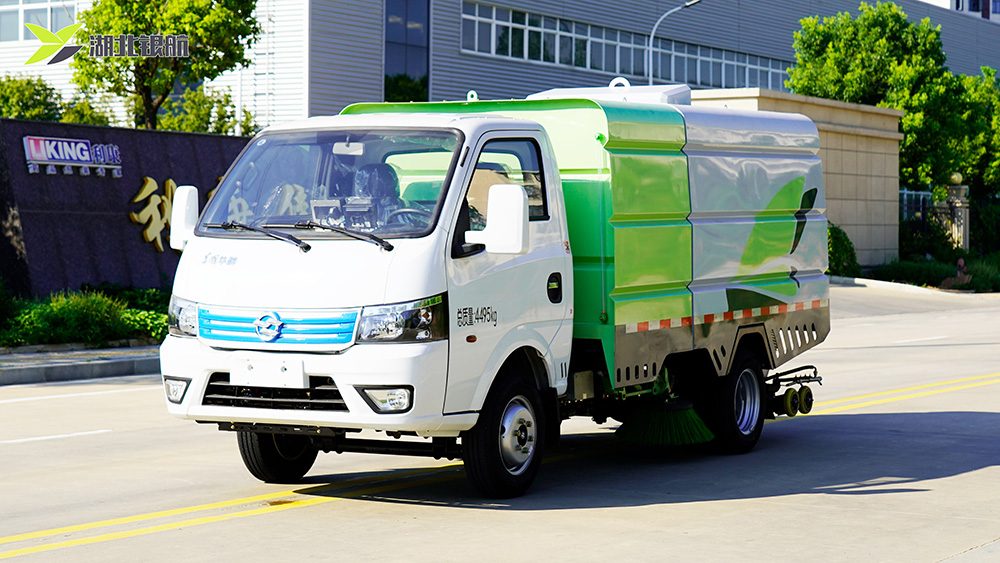

一、产品概述

采用东风华神DFD1041TLEVJ型二类汽车底盘改装，加装风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。

清水箱充分利用了车载空间，可达XXm3，垃圾箱采用单层不锈钢结构，倾翻卸料，带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。

洗扫车采用一键式操作智能化电控系统,操作简单方便，减轻了操作强度，避免了人为误操作。吸污宽度几乎与车宽平齐，大大提高了工作效率：内置高压水喷杆作业时离地高度固定不变，不随整车载荷变化，能达到**的清洗效果，并且能减少水雾与飞溅的垃圾：左右立扫，具有防碰撞避让功能，可以清扫路面，洗別路缘石立面：为便于喷晰的调节与维修更换，吸嘴内喷杆设计成可快速拉出的结构。

该产品配备电动式隔膜泵，分别向左扫盘、右扫盘提供低压水，用于扫盘作业时降尘，电动泵由电控系统自动**，无需人工操作。

此外，该产品电控系统设置了多种作业模式，用户可根据作业需要，一键起动或停止作业，方便节能，大大减少了误操作的可能性。

驾驶室操作平台采用人体工程学设计，所有作业操作旋钮和作业监控仪表均集合在位于驾驶员右侧的操作盒上，简单直观、操作便捷，在市场上具有强有劲的竞争力，产品性能达到国际****域。

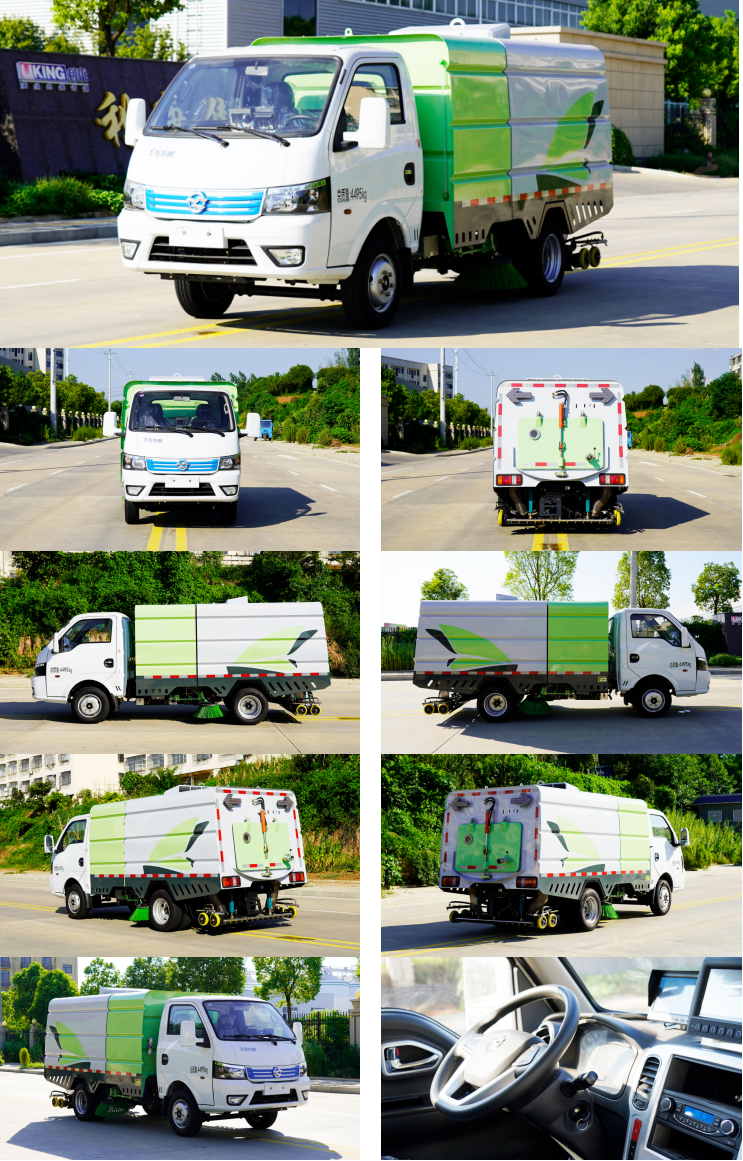

二、产品展示

三、车型配置

四、注意事项

1.只有熟悉本洗扫车的操作保养要求，并受过专门训练的人员才允许驾驶本车。

2.驾驶员和维护员应严格执行说明书规定操作注意事项和保养要求。

3.作业时应避免无关人员靠近车辆，特别是车辆后部。

4.车辆在行驶作业过程中，注意避让砖头等大块垃圾。

5.车辆在排泄污水时，请先打开箱门上的排污阀，待排污阀不再排水后再打开箱门继续排放污水；**举升箱体进行垃圾卸料。

6.卸料后打开自洁功能清洗垃圾箱体内部；再打开卷盘功能冲洗箱门及车身。

7.车辆在排污时请在专用的排污点进行排污，箱体后门5米内不得站人。垃圾箱在没有完全落下且箱门没有锁止前，不得进入正常行驶。

8.作业前，认真检查车辆的状态符合作业要求开始作业。

9.作业完毕车辆熄火,关闭电源总开关,检查车辆各连接点是否正常。

10.定期清洗车辆内部；按时做保养；及时处理故障，不带“病”作业。

11.垃圾箱门未打开时，严禁升起箱体倾倒垃圾；箱体升起后严禁移动车辆；吸盘未收起时，严禁倒车作业。

12.当上装液压系统出现故障，大箱不能正常举升时，可操作手动液压泵使大箱举升到适合检修的角度，需要升起垃圾箱进行保养或检修时，必须用支撑杆可靠地支撑，严禁无保护支撑在垃圾箱下工作。

13.当车辆提示报**时，应立即停止作业并检查处理故障，待故障彻底消除后方可继续作业；专业的维修项目应交给生产厂家或厂家认可的修理点进行维修；车辆发生事故时，应打开尾部箭头灯（双闪），按照**事故处理程序等待处理或救援。

14.错误操作可能造成车辆功能不正常，作业效果差，车辆结构或配件的损坏，同时因错误操作或人为造成的损坏也不在免费保修范围内

五、产品分解图

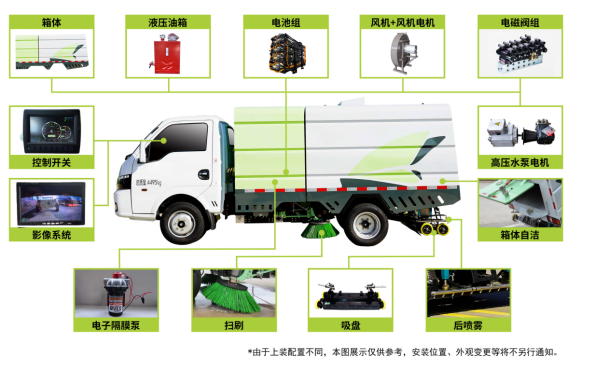

六、细节配置

七、产品特点

① 上装箱体

垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强美观。垃圾箱采用不锈钢制作不锈蚀。

② 结构布局

工作装置采用“中置两盘扫+后置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”结构形式，实现路面的洗扫及吸尘。

③ 清洗装置型式

左右侧喷杆 V 形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾 全部归拢赶**吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。

④ 有效空间利用**化

清水箱和垃圾箱分体布置，有效空间利用**化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大流量高压喷嘴，可快速冲洗垃圾箱。

⑤ 高压侧喷杆

左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏，作业时整车安全性也提高。

⑥ 吸 盘

中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。

⑦ 配备电磁隔膜泵

该产品搭载电磁隔膜泵，分别向左、右扫盘输送低压水，实现扫盘作业降尘；泵体由电控系统自动**，无需人工操作。系统设置多种作业模式，支持一键启停，方便节能且减少误操作。驾驶室操作平台采用人体工程学设计，所有作业旋钮与监控仪表集成在驾驶员右侧操作盒上，布局简单直观、操作便捷。产品性能达到国际**水平，在市场上具备较强竞争力。

⑧ 驾驶室集中**

采用 PLC 编程、智能化**系统,电、液、气集中**,驾驶员可在驾驶室内完成各种动作的操作。

⑨ 专人试车

模拟各种复杂工作环境，所有洗扫车在发车前实物测试。

⑩ 适用场景：

广泛适用于：城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙等路面、路沿的清洁工作及工地、厂区等干道的清洗、清扫工作。

八、售后服务

1、保修年限、范围、保修条件

有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。

2、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。

3、“一对一”服务

湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。

1.提供一对一用户需求沟通服务

   过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。

2.提供现场一对一使用操作指导服务

我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。

3.提供现场一对一维护保养指导服务

    后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。

4、“终身”服务

1.终身维护服务

    设备后，我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。

2.终身跟踪服务

    完成后，技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。

3.终身配件供应服务

    提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。

5、“贴心”服务

   将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。

1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。

2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。

3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

生产设备

Production Equipment

案例展示

Case Display

售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力，已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开，售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障：本公司服务是严格履行公司程序文件和质量手册，结合市场和用户的要求，给予保障。

三、服务宗旨：专业创造价值，诚信铸就未来！

四、服务机构：在销售公司下的售后服务部门，负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则

在用户严格遵循使用说明书，正常操作的情况下，自购车之日起（以车辆出厂登记卡为准）一年内，行驶里程不超过 25000公里之内，因设计、装配原因引起的产品机件损坏，经有关汽车服务站和监督部门鉴定后，在三个工作日内向我公司售后服务部门提交书面资料，售后服务部门确认后实行三包服务。

具体服务如下：

1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。

3、免费培训操作员：

⑴ 由我厂安排工程师现场指导，学习理论及实际操作；
⑵ 掌握专用车的基本理论，性能以及功能；
⑶ 按程序能熟练的操作；
⑷ 能进行正常的日常维护，排除一般技术故障。
